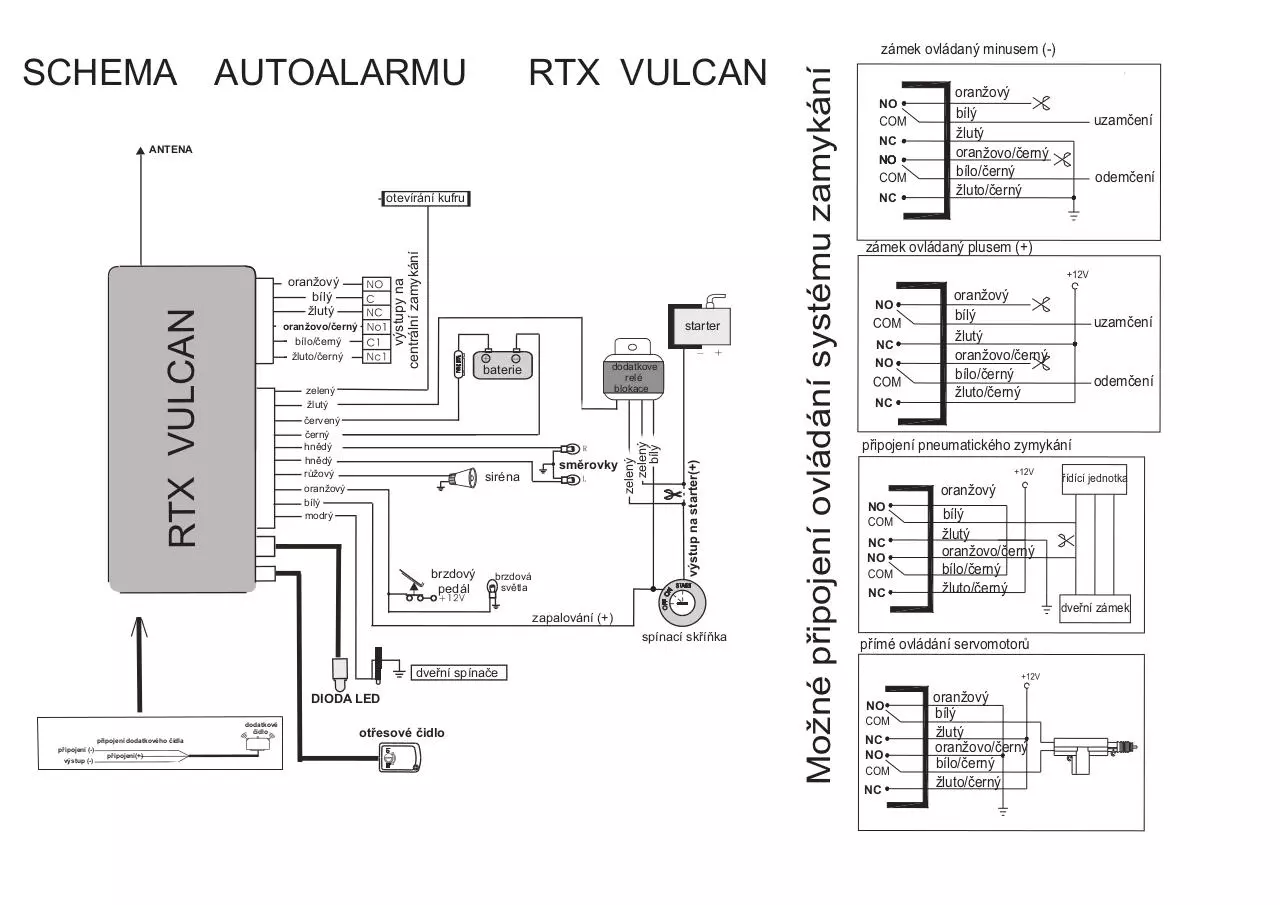

SCHEMA

AUTOALARMU

RTX VULCAN

ANTENA

výstupy na
centrální zamykání

otevírání kufru

starter

baterie

zelený
žlutý
èervený
èerný
hnìdý
hnìdý
rùžový
oranžový
bílý
modrý

siréna

brzdový
pedál

dodatkove
relé
blokace

smìrovky

brzdová
svìtla

výstup na starter(+)

oranžovo/èerný
bílo/èerný
žluto/èerný

zelený
zelený
bílý

RTX VULCAN

oranžový
bílý
žlutý

zapalování (+)
spínací skøíòka
dveøní spínaèe

DIODA LED
dodatkové
èidlo

pøipojení dodatkového èidla
pøipojení (-)
výstup (-)

pøipojení(+)

otøesové èidlo

Možné pøipojení ovládání systému zamykání

zámek ovládaný minusem (-)

NO
NC
NO
NC

oranžový
bílý
žlutý
oranžovo/èerný
bílo/èerný
žluto/èerný

uzamèení

odemèení

zámek ovládaný plusem (+)

NO
NC
NO
NC

oranžový
bílý
žlutý
oranžovo/èerný
bílo/èerný
žluto/èerný

uzamèení

odemèení

pøipojení pneumatického zymykání
oranžový
NO
NC
NO
NC

øídící jednotka

bílý
žlutý
oranžovo/èerný
bílo/èerný
žluto/èerný
dveøní zámek

pøímé ovládání servomotorù

NO
NC
NO
NC

oranžový
bílý
žlutý
oranžovo/èerný
bílo/èerný
žluto/èerný
