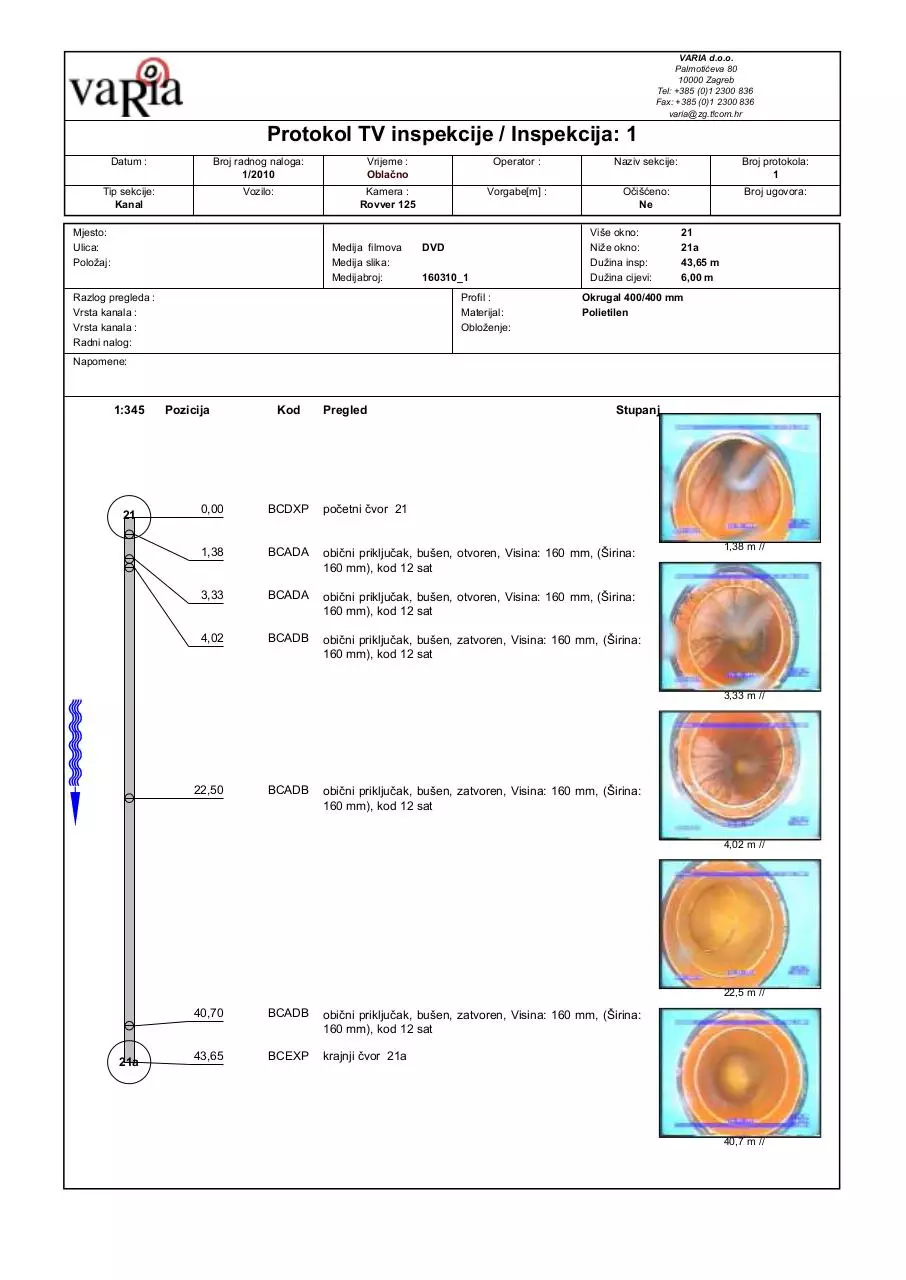

Protokol TV inspekcije / Inspekcija: 1
VARIA d.o.o.
Palmotićeva 80
10000 Zagreb
Tel: +385 (0)1 2300 836
Fax: +385 (0)1 2300 836
varia@zg.t!com.hr
Datum :
Broj radnog naloga:
1/2010
Vrijeme :
Oblačno
Operator :
Naziv sekcije:
Broj protokola:
1
Tip sekcije:
Kanal
Vozilo:
Kamera :
Rovver 125
Vorgabe[m] :
Očišćeno:
Ne
Broj ugovora:
Mjesto:
Ulica:
Položaj:
Medija filmova
Medija slika:
Medijabroj:
Razlog pregleda :
Vrsta kanala :
Vrsta kanala :
Radni nalog:
DVD
160310_1
Profil :
Materijal:
Obloženje:
Više okno:
Niže okno:
Dužina insp:
Dužina cijevi:
21
21a
43,65 m
6,00 m
Okrugal 400/400 mm
Polietilen
Napomene:
1:345
21
Pozicija
Kod
Pregled
Stupanj
0,00
BCDXP
početni čvor 21
1,38
BCADA
obični priključak, bušen, otvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
3,33
BCADA
obični priključak, bušen, otvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
4,02
BCADB
obični priključak, bušen, zatvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
1,38 m //
3,33 m //
22,50
BCADB
obični priključak, bušen, zatvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
4,02 m //
22,5 m //
21a
40,70
BCADB
obični priključak, bušen, zatvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
43,65
BCEXP
krajnji čvor 21a
40,7 m //
VARIA d.o.o.
Palmotićeva 80
10000 Zagreb
Tel: +385 (0)1 2300 836
Fax: +385 (0)1 2300 836
varia@zg.t!com.hr
Slike TV inspekcije kanala / Inspekcija: 1
Mjesto:
Ulica:
Datum :
Naziv sekcije:
Broj protokola:
1
Fotografija: 1_2A, Datenträger Nr:: 160310_1 1,38m,
obični priključak, bušen, otvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
Fotografija: 1_3A, Datenträger Nr:: 160310_1 3,33m,
obični priključak, bušen, otvoren, Visina: 160 mm, (Širina:
160 mm), kod 12 sat
Fotografija: 1_4A, Datenträger Nr:: 160310_1 4,02m, obični
priključak, bušen, zatvoren, Visina: 160 mm, (Širina: 160
mm), kod 12 sat
Fotografija: 1_5A, Datenträger Nr:: 160310_1 22,5m, obični
priključak, bušen, zatvoren, Visina: 160 mm, (Širina: 160
mm), kod 12 sat
VARIA d.o.o.
Palmotićeva 80
10000 Zagreb
Tel: +385 (0)1 2300 836
Fax: +385 (0)1 2300 836
varia@zg.t!com.hr
Slike TV inspekcije kanala / Inspekcija: 1
Mjesto:
Ulica:
Fotografija: 1_6A, Datenträger Nr:: 160310_1 40,7m, obični
priključak, bušen, zatvoren, Visina: 160 mm, (Širina: 160
mm), kod 12 sat
Datum :
Naziv sekcije:
Fotografija: 1_7A, Datenträger Nr:: 160310_1
43,65m, krajnji čvor 21a
Broj protokola:
1
1 : 9,3
-0,84
-0,75
-0,65
-0,56
-0,47
-0,38
-0,28
-0,19
-0,10
0,00
0,09
0,18
0,27
0,37
0,46
21
Ulica:
Nagib [%]
Izmjereno: B3,59
Oblik cijevi: Okrugal
Visina cijevi: 400
Širina cijevi: 400
12,13,24,35,36,47,58,69,710,811,9131415,116,217,318,419,520,621,622,7
1 : 103,7
Mjesto:
Datum:
Duljina sekcije: 21,73
21a
Visum:
Cijev
Izračun visine
