‫دراﺳﺔ واﻓﻴﺔ ﻟﻤﺸﺮوع اﻧﺸﺎء ﺟﺴﺮ ﻻﺳﻠﻜﻲ‬
‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ‬
‫‪Alghafeen.com/vb‬‬

‫ﺣﺮر ﻓﻲ‬
‫‪21-01-2011‬‬
‫اﺑﻮاﻟﻔﻴﺼﻞ‬
‫‪Alghamdi.2010@yahoo.com‬‬

‫‪1‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

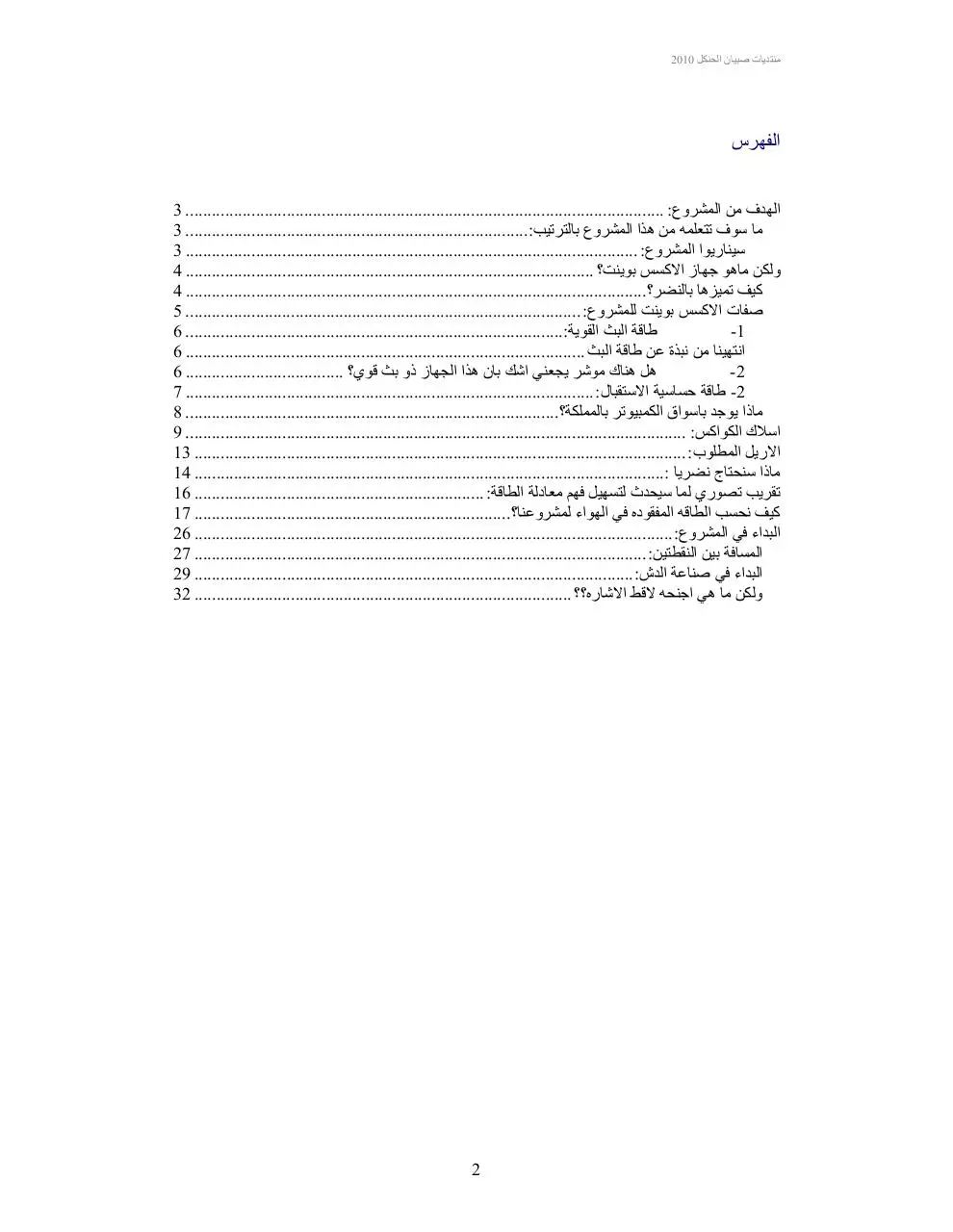

‫اﻟﻔﻬﺮس‬
‫اﻟﻬﺪف ﻣﻦ اﻟﻤﺸﺮوع‪3 ............................................................................................................. :‬‬
‫ﻣﺎ ﺳﻮف ﺗﺘﻌﻠﻤﻪ ﻣﻦ هﺬا اﻟﻤﺸﺮوع ﺑﺎﻟﺘﺮﺗﻴﺐ‪3 ..............................................................................:‬‬
‫ﺳﻴﻨﺎرﻳﻮا اﻟﻤﺸﺮوع‪3 ....................................................................................................... :‬‬
‫وﻟﻜﻦ ﻣﺎهﻮ ﺟﻬﺎز اﻻآﺴﺲ ﺑﻮﻳﻨﺖ؟ ‪4 .............................................................................................‬‬
‫آﻴﻒ ﺗﻤﻴﺰهﺎ ﺑﺎﻟﻨﻀﺮ؟‪4 .........................................................................................................‬‬
‫ﺻﻔﺎت اﻻآﺴﺲ ﺑﻮﻳﻨﺖ ﻟﻠﻤﺸﺮوع‪5 .......................................................................................... :‬‬
‫ﻃﺎﻗﺔ اﻟﺒﺚ اﻟﻘﻮﻳﺔ‪6 ......................................................................................:‬‬
‫‪-1‬‬
‫اﻧﺘﻬﻴﻨﺎ ﻣﻦ ﻧﺒﺬة ﻋﻦ ﻃﺎﻗﺔ اﻟﺒﺚ ‪6 ...........................................................................................‬‬
‫هﻞ هﻨﺎك ﻣﻮﺷﺮ ﻳﺠﻌﻨﻲ اﺷﻚ ﺑﺎن هﺬا اﻟﺠﻬﺎز ذو ﺑﺚ ﻗﻮي؟ ‪6 ....................................‬‬
‫‪-2‬‬
‫‪ -2‬ﻃﺎﻗﺔ ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل‪7 ............................................................................................. :‬‬
‫ﻣﺎذا ﻳﻮﺟﺪ ﺑﺎﺳﻮاق اﻟﻜﻤﺒﻴﻮﺗﺮ ﺑﺎﻟﻤﻤﻠﻜﺔ؟‪8 .....................................................................................‬‬
‫اﺳﻼك اﻟﻜﻮاآﺲ‪9 .................................................................................................................. :‬‬
‫اﻻرﻳﻞ اﻟﻤﻄﻠﻮب‪13 ................................................................................................................ :‬‬
‫ﻣﺎذا ﺳﻨﺤﺘﺎج ﻧﻀﺮﻳﺎ ‪14 ...........................................................................................................:‬‬
‫ﺗﻘﺮﻳﺐ ﺗﺼﻮري ﻟﻤﺎ ﺳﻴﺤﺪث ﻟﺘﺴﻬﻴﻞ ﻓﻬﻢ ﻣﻌﺎدﻟﺔ اﻟﻄﺎﻗﺔ‪16 .................................................................. :‬‬
‫آﻴﻒ ﻧﺤﺴﺐ اﻟﻄﺎﻗﻪ اﻟﻤﻔﻘﻮدﻩ ﻓﻲ اﻟﻬﻮاء ﻟﻤﺸﺮوﻋﻨﺎ؟ ‪17 ........................................................................‬‬
‫اﻟﺒﺪاء ﻓﻲ اﻟﻤﺸﺮوع‪26 ............................................................................................................. :‬‬
‫اﻟﻤﺴﺎﻓﺔ ﺑﻴﻦ اﻟﻨﻘﻄﺘﻴﻦ‪27 ....................................................................................................... :‬‬
‫اﻟﺒﺪاء ﻓﻲ ﺻﻨﺎﻋﺔ اﻟﺪش‪29 .................................................................................................... :‬‬
‫وﻟﻜﻦ ﻣﺎ هﻲ اﺟﻨﺤﻪ ﻻﻗﻂ اﻻﺷﺎرﻩ؟؟ ‪32 ......................................................................................‬‬

‫‪2‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

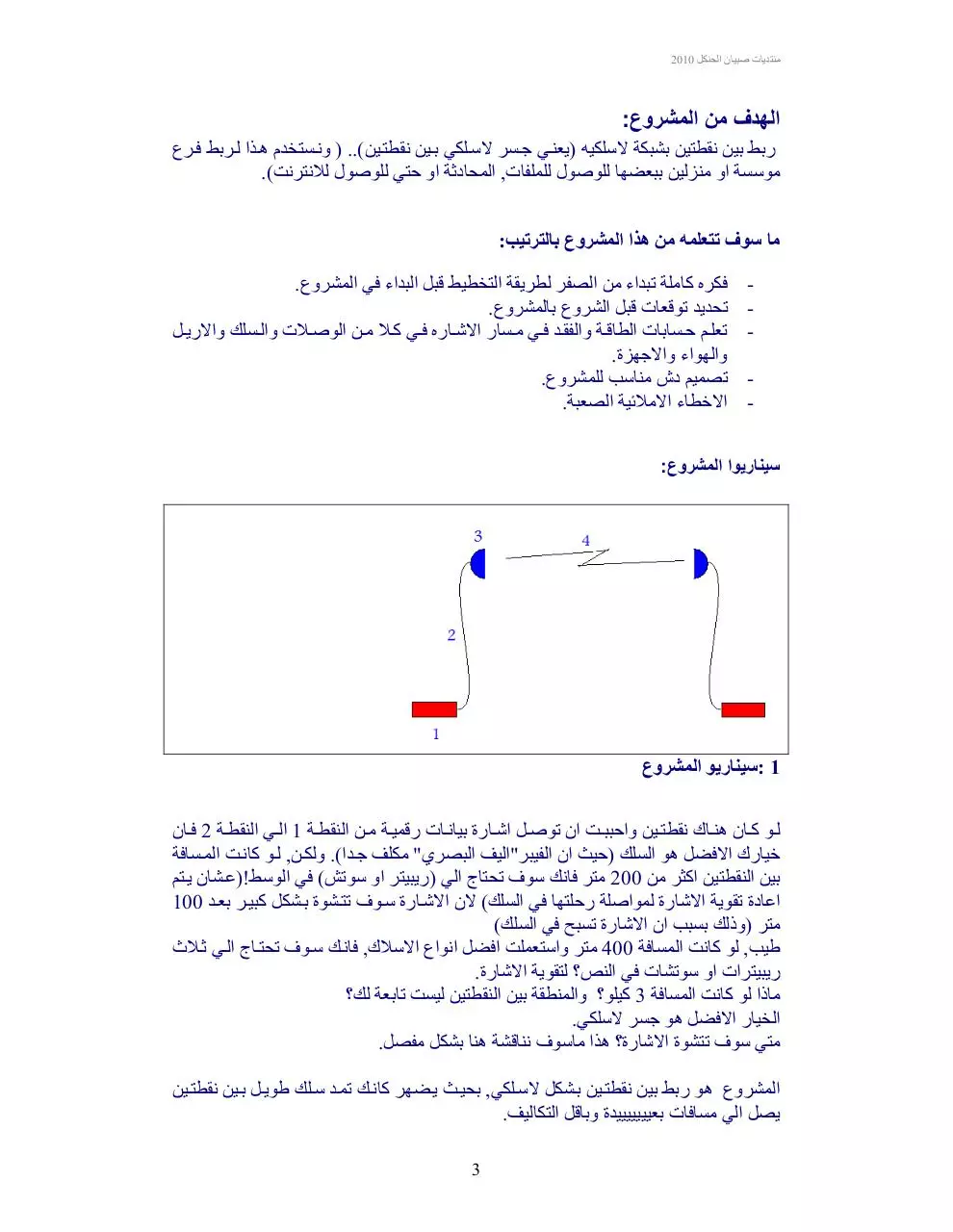

‫اﻟﻬﺪف ﻣﻦ اﻟﻤﺸﺮوع‪:‬‬
‫رﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘﻴﻦ ﺑﺸﺒﻜﺔ ﻻﺳﻠﻜﻴﻪ )ﻳﻌﻨ ﻲ ﺟ ﺴﺮ ﻻﺳ ﻠﻜﻲ ﺑ ﻴﻦ ﻧﻘﻄﺘ ﻴﻦ(‪ ) ..‬وﻧ ﺴﺘﺨﺪم ه ﺬا ﻟ ﺮﺑﻂ ﻓ ﺮع‬
‫ﻣﻮﺳﺴﺔ او ﻣﻨﺰﻟﻴﻦ ﺑﺒﻌﻀﻬﺎ ﻟﻠﻮﺻﻮل ﻟﻠﻤﻠﻔﺎت‪ ,‬اﻟﻤﺤﺎدﺛﺔ او ﺣﺘﻲ ﻟﻠﻮﺻﻮل ﻟﻼﻧﺘﺮﻧﺖ(‪.‬‬
‫ﻣﺎ ﺳﻮف ﺗﺘﻌﻠﻤﻪ ﻣﻦ هﺬا اﻟﻤﺸﺮوع ﺑﺎﻟﺘﺮﺗﻴﺐ‪:‬‬
‫‬‫‬‫‬‫‬‫‪-‬‬

‫ﻓﻜﺮﻩ آﺎﻣﻠﺔ ﺗﺒﺪاء ﻣﻦ اﻟﺼﻔﺮ ﻟﻄﺮﻳﻘﺔ اﻟﺘﺨﻄﻴﻂ ﻗﺒﻞ اﻟﺒﺪاء ﻓﻲ اﻟﻤﺸﺮوع‪.‬‬
‫ﺗﺤﺪﻳﺪ ﺗﻮﻗﻌﺎت ﻗﺒﻞ اﻟﺸﺮوع ﺑﺎﻟﻤﺸﺮوع‪.‬‬
‫ﺗﻌﻠ ﻢ ﺣ ﺴﺎﺑﺎت اﻟﻄﺎﻗ ﺔ واﻟﻔﻘ ﺪ ﻓ ﻲ ﻣ ﺴﺎر اﻻﺷ ﺎرﻩ ﻓ ﻲ آ ﻼ ﻣ ﻦ اﻟﻮﺻ ﻼت واﻟ ﺴﻠﻚ واﻻرﻳ ﻞ‬
‫واﻟﻬﻮاء واﻻﺟﻬﺰة‪.‬‬
‫ﺗﺼﻤﻴﻢ دش ﻣﻨﺎﺳﺐ ﻟﻠﻤﺸﺮوع‪.‬‬
‫اﻻﺧﻄﺎء اﻻﻣﻼﺋﻴﺔ اﻟﺼﻌﺒﺔ‪.‬‬

‫ﺳﻴﻨﺎرﻳﻮا اﻟﻤﺸﺮوع‪:‬‬

‫‪: 1‬ﺳﻴﻨﺎرﻳﻮ اﻟﻤﺸﺮوع‬
‫ﻟ ﻮ آ ﺎن هﻨ ﺎك ﻧﻘﻄﺘ ﻴﻦ واﺣﺒﺒ ﺖ ان ﺗﻮﺻ ﻞ اﺷ ﺎرة ﺑﻴﺎﻧ ﺎت رﻗﻤﻴ ﺔ ﻣ ﻦ اﻟﻨﻘﻄ ﺔ ‪ 1‬اﻟ ﻲ اﻟﻨﻘﻄ ﺔ ‪ 2‬ﻓ ﺎن‬
‫ﺧﻴﺎرك اﻻﻓﻀﻞ هﻮ اﻟﺴﻠﻚ )ﺣﻴﺚ ان اﻟﻔﻴﺒﺮ"اﻟﻴﻒ اﻟﺒﺼﺮي" ﻣﻜﻠﻒ ﺟ ﺪا(‪ .‬وﻟﻜ ﻦ‪ ,‬ﻟ ﻮ آﺎﻧ ﺖ اﻟﻤ ﺴﺎﻓﺔ‬
‫ﺑﻴﻦ اﻟﻨﻘﻄﺘﻴﻦ اآﺜﺮ ﻣﻦ ‪ 200‬ﻣﺘﺮ ﻓﺎﻧﻚ ﺳﻮف ﺗﺤﺘﺎج اﻟﻲ )رﻳﺒﻴﺘﺮ او ﺳﻮﺗﺶ( ﻓﻲ اﻟﻮﺳﻂ!)ﻋ ﺸﺎن ﻳ ﺘﻢ‬
‫اﻋﺎدة ﺗﻘﻮﻳﺔ اﻻﺷﺎرة ﻟﻤﻮاﺻﻠﺔ رﺣﻠﺘﻬﺎ ﻓﻲ اﻟﺴﻠﻚ( ﻻن اﻻﺷ ﺎرة ﺳ ﻮف ﺗﺘ ﺸﻮة ﺑ ﺸﻜﻞ آﺒﻴ ﺮ ﺑﻌ ﺪ ‪100‬‬
‫ﻣﺘﺮ )وذﻟﻚ ﺑﺴﺒﺐ ان اﻻﺷﺎرة ﺗﺴﺒﺢ ﻓﻲ اﻟﺴﻠﻚ(‬
‫ﻃﻴﺐ‪ ,‬ﻟﻮ آﺎﻧﺖ اﻟﻤﺴﺎﻓﺔ ‪ 400‬ﻣﺘﺮ واﺳﺘﻌﻤﻠﺖ اﻓﻀﻞ اﻧﻮاع اﻻﺳﻼك‪ ,‬ﻓﺎﻧ ﻚ ﺳ ﻮف ﺗﺤﺘ ﺎج اﻟ ﻲ ﺛ ﻼث‬
‫رﻳﺒﻴﺘﺮات او ﺳﻮﺗﺸﺎت ﻓﻲ اﻟﻨﺺ؟ ﻟﺘﻘﻮﻳﺔ اﻻﺷﺎرة‪.‬‬
‫ﻣﺎذا ﻟﻮ آﺎﻧﺖ اﻟﻤﺴﺎﻓﺔ ‪ 3‬آﻴﻠﻮ؟ واﻟﻤﻨﻄﻘﺔ ﺑﻴﻦ اﻟﻨﻘﻄﺘﻴﻦ ﻟﻴﺴﺖ ﺗﺎﺑﻌﺔ ﻟﻚ؟‬
‫اﻟﺨﻴﺎر اﻻﻓﻀﻞ هﻮ ﺟﺴﺮ ﻻﺳﻠﻜﻲ‪.‬‬
‫ﻣﺘﻲ ﺳﻮف ﺗﺘﺸﻮة اﻻﺷﺎرة؟ هﺬا ﻣﺎﺳﻮف ﻧﻨﺎﻗﺸﺔ هﻨﺎ ﺑﺸﻜﻞ ﻣﻔﺼﻞ‪.‬‬
‫اﻟﻤﺸﺮوع هﻮ رﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘ ﻴﻦ ﺑ ﺸﻜﻞ ﻻﺳ ﻠﻜﻲ‪ ,‬ﺑﺤﻴ ﺚ ﻳ ﻀﻬﺮ آﺎﻧ ﻚ ﺗﻤ ﺪ ﺳ ﻠﻚ ﻃﻮﻳ ﻞ ﺑ ﻴﻦ ﻧﻘﻄﺘ ﻴﻦ‬
‫ﻳﺼﻞ اﻟﻲ ﻣﺴﺎﻓﺎت ﺑﻌﻴﻴﻴﻴﻴﻴﻴﺪة وﺑﺎﻗﻞ اﻟﺘﻜﺎﻟﻴﻒ‪.‬‬
‫‪3‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

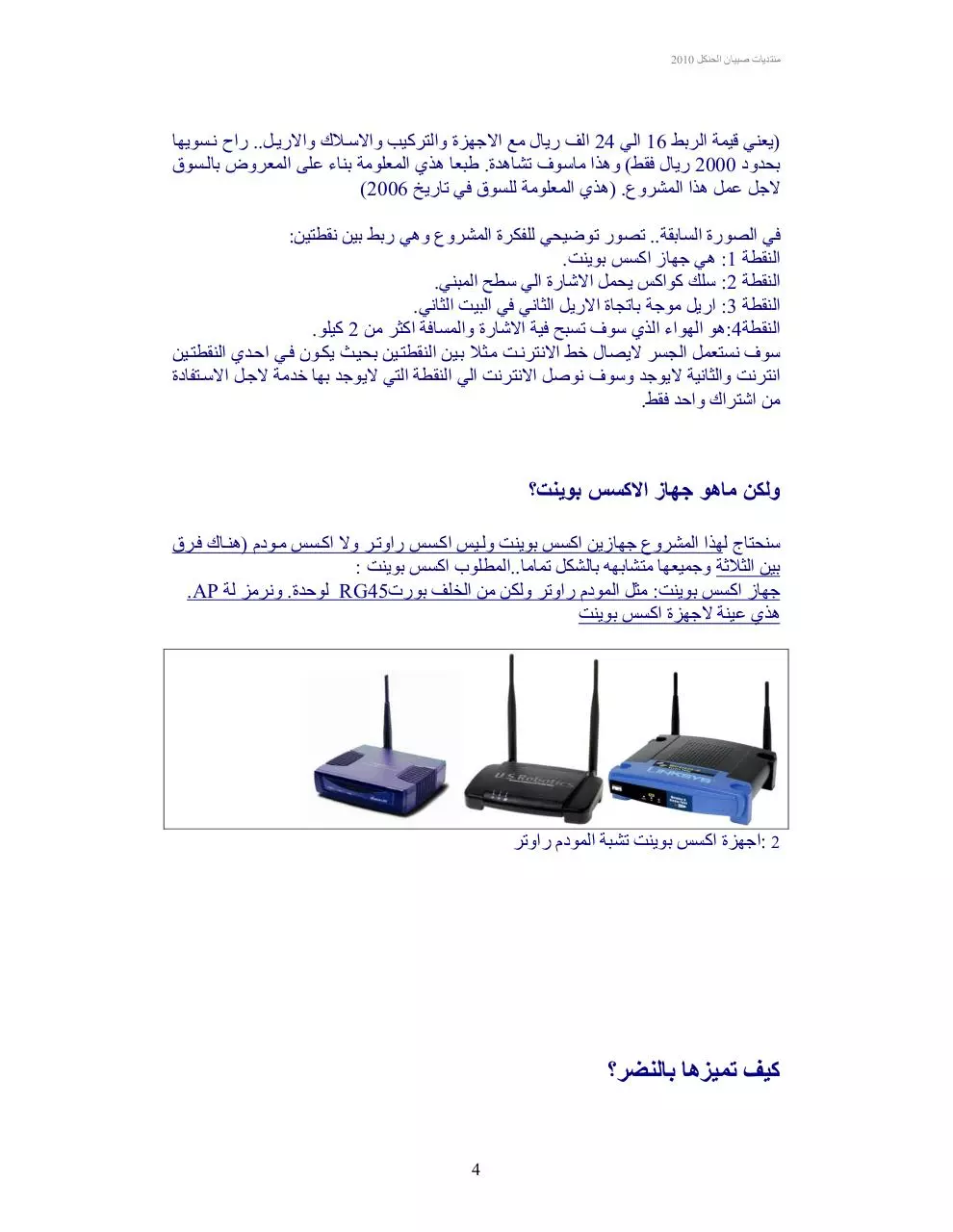

‫)ﻳﻌﻨﻲ ﻗﻴﻤﺔ اﻟﺮﺑﻂ ‪ 16‬اﻟﻲ ‪ 24‬اﻟﻒ رﻳﺎل ﻣﻊ اﻻﺟﻬﺰة واﻟﺘﺮآﻴﺐ واﻻﺳ ﻼك واﻻرﻳ ﻞ‪ ..‬راح ﻧ ﺴﻮﻳﻬﺎ‬
‫ﺑﺤﺪود ‪ 2000‬رﻳﺎل ﻓﻘﻂ( وهﺬا ﻣﺎﺳﻮف ﺗﺸﺎهﺪة‪ .‬ﻃﺒﻌﺎ هﺬي اﻟﻤﻌﻠﻮﻣﺔ ﺑﻨﺎء ﻋﻠﻰ اﻟﻤﻌﺮوض ﺑﺎﻟ ﺴﻮق‬
‫ﻻﺟﻞ ﻋﻤﻞ هﺬا اﻟﻤﺸﺮوع‪) .‬هﺬي اﻟﻤﻌﻠﻮﻣﺔ ﻟﻠﺴﻮق ﻓﻲ ﺗﺎرﻳﺦ ‪(2006‬‬
‫ﻓﻲ اﻟﺼﻮرة اﻟﺴﺎﺑﻘﺔ‪ ..‬ﺗﺼﻮر ﺗﻮﺿﻴﺤﻲ ﻟﻠﻔﻜﺮة اﻟﻤﺸﺮوع وهﻲ رﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘﻴﻦ‪:‬‬
‫اﻟﻨﻘﻄﺔ ‪ :1‬هﻲ ﺟﻬﺎز اآﺴﺲ ﺑﻮﻳﻨﺖ‪.‬‬
‫اﻟﻨﻘﻄﺔ ‪ :2‬ﺳﻠﻚ آﻮاآﺲ ﻳﺤﻤﻞ اﻻﺷﺎرة اﻟﻲ ﺳﻄﺢ اﻟﻤﺒﻨﻲ‪.‬‬
‫اﻟﻨﻘﻄﺔ ‪ :3‬ارﻳﻞ ﻣﻮﺟﺔ ﺑﺎﺗﺠﺎة اﻻرﻳﻞ اﻟﺜﺎﻧﻲ ﻓﻲ اﻟﺒﻴﺖ اﻟﺜﺎﻧﻲ‪.‬‬
‫اﻟﻨﻘﻄﺔ‪:4‬هﻮ اﻟﻬﻮاء اﻟﺬي ﺳﻮف ﺗﺴﺒﺢ ﻓﻴﺔ اﻻﺷﺎرة واﻟﻤﺴﺎﻓﺔ اآﺜﺮ ﻣﻦ ‪ 2‬آﻴﻠﻮ‪.‬‬
‫ﺳﻮف ﻧﺴﺘﻌﻤﻞ اﻟﺠﺴﺮ ﻻﻳﺼﺎل ﺧﻂ اﻻﻧﺘﺮﻧ ﺖ ﻣ ﺜﻼ ﺑ ﻴﻦ اﻟﻨﻘﻄﺘ ﻴﻦ ﺑﺤﻴ ﺚ ﻳﻜ ﻮن ﻓ ﻲ اﺣ ﺪي اﻟﻨﻘﻄﺘ ﻴﻦ‬
‫اﻧﺘﺮﻧﺖ واﻟﺜﺎﻧﻴﺔ ﻻﻳﻮﺟﺪ وﺳﻮف ﻧﻮﺻﻞ اﻻﻧﺘﺮﻧﺖ اﻟﻲ اﻟﻨﻘﻄﺔ اﻟﺘﻲ ﻻﻳﻮﺟﺪ ﺑﻬﺎ ﺧﺪﻣﺔ ﻻﺟ ﻞ اﻻﺳ ﺘﻔﺎدة‬
‫ﻣﻦ اﺷﺘﺮاك واﺣﺪ ﻓﻘﻂ‪.‬‬

‫وﻟﻜﻦ ﻣﺎهﻮ ﺟﻬﺎز اﻻآﺴﺲ ﺑﻮﻳﻨﺖ؟‬
‫ﺳﻨﺤﺘﺎج ﻟﻬﺬا اﻟﻤﺸﺮوع ﺟﻬﺎزﻳﻦ اآﺴﺲ ﺑﻮﻳﻨﺖ وﻟ ﻴﺲ اآ ﺴﺲ راوﺗ ﺮ وﻻ اآ ﺴﺲ ﻣ ﻮدم )هﻨ ﺎك ﻓ ﺮق‬
‫ﺑﻴﻦ اﻟﺜﻼﺛﺔ وﺟﻤﻴﻌﻬﺎ ﻣﺘﺸﺎﺑﻬﻪ ﺑﺎﻟﺸﻜﻞ ﺗﻤﺎﻣﺎ‪..‬اﻟﻤﻄﻠﻮب اآﺴﺲ ﺑﻮﻳﻨﺖ ‪:‬‬
‫ﺟﻬﺎز اآﺴﺲ ﺑﻮﻳﻨﺖ‪ :‬ﻣﺜﻞ اﻟﻤﻮدم راوﺗﺮ وﻟﻜﻦ ﻣﻦ اﻟﺨﻠﻒ ﺑﻮرت‪ RG45‬ﻟﻮﺣﺪة‪ .‬وﻧﺮﻣﺰ ﻟﺔ ‪.AP‬‬
‫هﺬي ﻋﻴﻨﺔ ﻻﺟﻬﺰة اآﺴﺲ ﺑﻮﻳﻨﺖ‬

‫‪: 2‬اﺟﻬﺰة اآﺴﺲ ﺑﻮﻳﻨﺖ ﺗﺸﺒﺔ اﻟﻤﻮدم راوﺗﺮ‬

‫آﻴﻒ ﺗﻤﻴﺰهﺎ ﺑﺎﻟﻨﻀﺮ؟‬

‫‪4‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

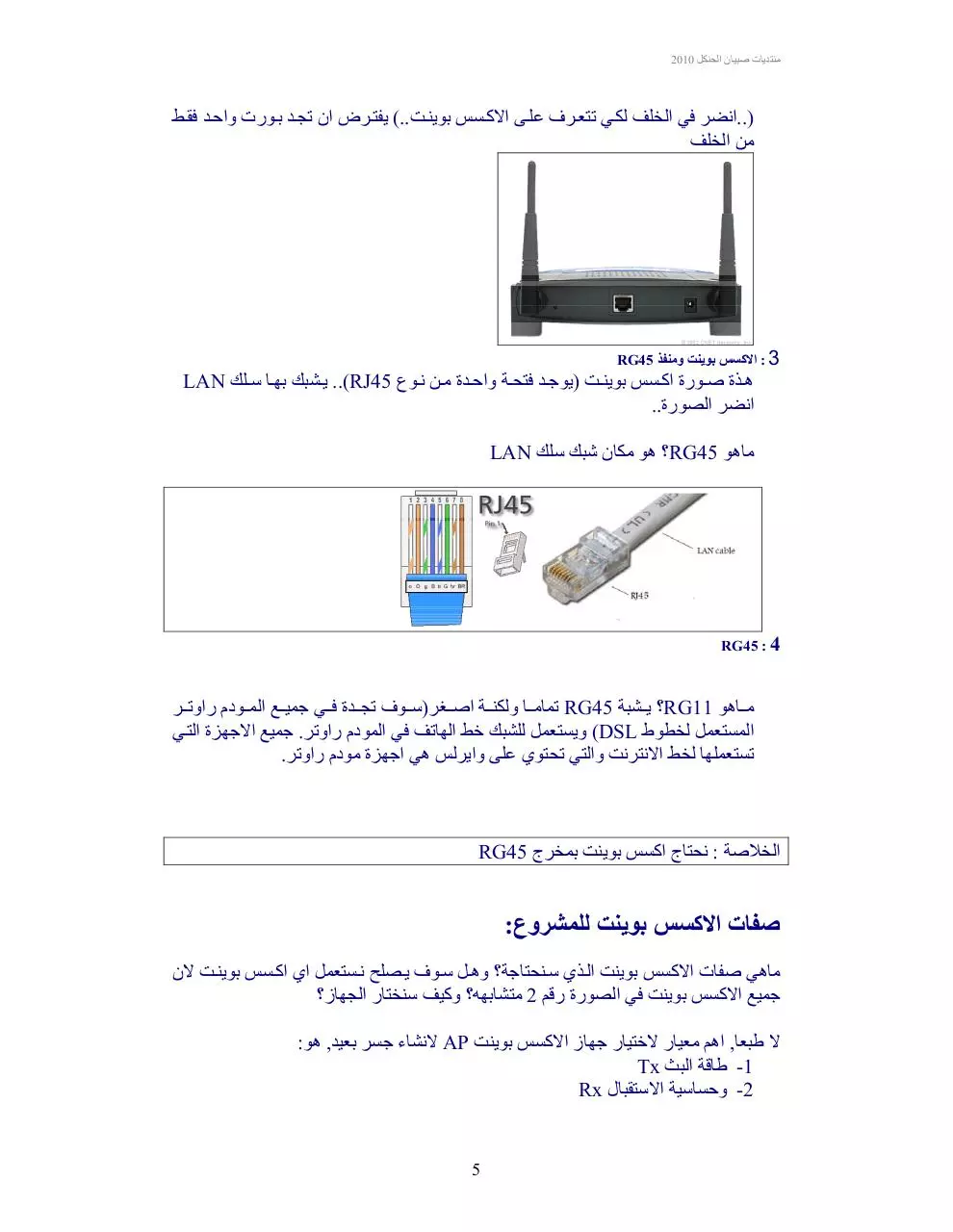

‫)‪..‬اﻧﻀﺮ ﻓﻲ اﻟﺨﻠﻒ ﻟﻜ ﻲ ﺗﺘﻌ ﺮف ﻋﻠ ﻰ اﻻآ ﺴﺲ ﺑﻮﻳﻨ ﺖ‪ (..‬ﻳﻔﺘ ﺮض ان ﺗﺠ ﺪ ﺑ ﻮرت واﺣ ﺪ ﻓﻘ ﻂ‬
‫ﻣﻦ اﻟﺨﻠﻒ‬

‫‪ : 3‬اﻻآﺴﺲ ﺑﻮﻳﻨﺖ وﻣﻨﻔﺬ ‪RG45‬‬

‫ه ﺬة ﺻ ﻮرة اآ ﺴﺲ ﺑﻮﻳﻨ ﺖ )ﻳﻮﺟ ﺪ ﻓﺘﺤ ﺔ واﺣ ﺪة ﻣ ﻦ ﻧ ﻮع ‪ ..(RJ45‬ﻳ ﺸﺒﻚ ﺑﻬ ﺎ ﺳ ﻠﻚ ‪LAN‬‬
‫اﻧﻀﺮ اﻟﺼﻮرة‪..‬‬
‫ﻣﺎهﻮ ‪RG45‬؟ هﻮ ﻣﻜﺎن ﺷﺒﻚ ﺳﻠﻚ ‪LAN‬‬

‫‪RG45 : 4‬‬

‫ﻣ ﺎهﻮ ‪RG11‬؟ ﻳ ﺸﺒﺔ ‪ RG45‬ﺗﻤﺎﻣ ﺎ وﻟﻜﻨ ﺔ اﺻ ﻐﺮ)ﺳ ﻮف ﺗﺠ ﺪة ﻓ ﻲ ﺟﻤﻴ ﻊ اﻟﻤ ﻮدم راوﺗ ﺮ‬
‫اﻟﻤﺴﺘﻌﻤﻞ ﻟﺨﻄﻮط ‪ (DSL‬وﻳﺴﺘﻌﻤﻞ ﻟﻠﺸﺒﻚ ﺧﻂ اﻟﻬﺎﺗﻒ ﻓﻲ اﻟﻤﻮدم راوﺗﺮ‪ .‬ﺟﻤﻴﻊ اﻻﺟﻬﺰة اﻟﺘ ﻲ‬
‫ﺗﺴﺘﻌﻤﻠﻬﺎ ﻟﺨﻂ اﻻﻧﺘﺮﻧﺖ واﻟﺘﻲ ﺗﺤﺘﻮي ﻋﻠﻰ واﻳﺮﻟﺲ هﻲ اﺟﻬﺰة ﻣﻮدم راوﺗﺮ‪.‬‬

‫اﻟﺨﻼﺻﺔ ‪ :‬ﻧﺤﺘﺎج اآﺴﺲ ﺑﻮﻳﻨﺖ ﺑﻤﺨﺮج ‪RG45‬‬

‫ﺻﻔﺎت اﻻآﺴﺲ ﺑﻮﻳﻨﺖ ﻟﻠﻤﺸﺮوع‪:‬‬
‫ﻣﺎهﻲ ﺻﻔﺎت اﻻآﺴﺲ ﺑﻮﻳﻨﺖ اﻟ ﺬي ﺳ ﻨﺤﺘﺎﺟﺔ؟ وه ﻞ ﺳ ﻮف ﻳ ﺼﻠﺢ ﻧ ﺴﺘﻌﻤﻞ اي اآ ﺴﺲ ﺑﻮﻳﻨ ﺖ ﻻن‬
‫ﺟﻤﻴﻊ اﻻآﺴﺲ ﺑﻮﻳﻨﺖ ﻓﻲ اﻟﺼﻮرة رﻗﻢ ‪ 2‬ﻣﺘﺸﺎﺑﻬﻪ؟ وآﻴﻒ ﺳﻨﺨﺘﺎر اﻟﺠﻬﺎز؟‬
‫ﻻ ﻃﺒﻌﺎ‪ ,‬اهﻢ ﻣﻌﻴﺎر ﻻﺧﺘﻴﺎر ﺟﻬﺎز اﻻآﺴﺲ ﺑﻮﻳﻨﺖ ‪ AP‬ﻻﻧﺸﺎء ﺟﺴﺮ ﺑﻌﻴﺪ‪ ,‬هﻮ‪:‬‬
‫‪ -1‬ﻃﺎﻗﺔ اﻟﺒﺚ ‪Tx‬‬
‫‪ -2‬وﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل ‪Rx‬‬

‫‪5‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ه ﺬة اﻟﻤﻌﻠ ﻮﺗﻴﻦ ﻳﺠ ﺐ ان ﺗﺠ ﺪهﺎ ﻋﻠ ﻰ اﻟﻜﺮﺗ ﻮن ﻣﻜﺘﻮﺑ ﺔ‪ ,‬وه ﻮ دﻟﻴ ﻞ ﻋﻠ ﻰ ان اﻟﺠﻬ ﺎز ﻳ ﺪﻋﻢ اﻻرﻳ ﻞ‬
‫اﻟﺨﺎرﺟﻲ‪.‬‬

‫‪ -1‬ﻃﺎﻗﺔ اﻟﺒﺚ اﻟﻘﻮﻳﺔ‪:‬‬

‫) او ﻳﻤﻜﻦ ان ﻧﺼﻔﻬﺎ ﺑﺎﻧﻬﺎ اﻟﻄﺎﻗ ﺔ اﻟﻤ ﺼﻨﻌﻴﺔ اﻟﺘ ﻲ ﻳﻮﻟ ﺪهﺎ اﻟﺠﻬ ﺎز ﻻرﺳ ﺎل اﻻﺷ ﺎرة اﻟ ﻲ اﻗ ﺮب‬
‫ﻣﻨﻔﺬ ﻟﻤﻜﺎن ﺷﺒﻚ اﻻرﻳﻞ( ‪ :‬ﺗﺘﺮاوح ﺑﻴﻦ )‪ (7‬و )‪ ) dB (24‬هﺬا ﺣﺴﺐ اﻟﻤﻮﺟﻮد ﺑﺎﻟﺴﻮق(‬
‫)وهﻲ ﺑﺎﻟﻤﻮﺟﺐ( وﺗﺴﻤﻲ ﺑﺎﻻﻧﺠﻠﻴﺰي ‪ power Transmit‬او ‪ TX‬ﻋﺸﺎن ﺗﺒﺤﺚ ﻋﻨﻬ ﺎ ﻓ ﻮق‬
‫اﻟﻜﺮﺗﻮن‪..‬‬
‫ﻃﺒﻌﺎ ﺟﻬﺎز ﺑﻄﺎﻗﺔ ‪ 7‬دﺳﺒﻞ ﻳﻌﺘﺒﺮ ﺿﻌﻴﻴﻴﻴﻴﻴﻴﻴﻴﻴﻴﻴﻒ ﻣﺮرررة‪..‬‬
‫ﺳﻮف ﺗﺤﺘ ﺎج ﺑﺎﻟﻘﻠﻴﻠ ﺔ اﻟ ﻲ ﺟﻬ ﺎز ﺑﻄﺎﻗ ﺔ ﺑ ﺚ ﻻﺗﻘ ﻞ ﻋ ﻦ ‪ 20‬دﺳ ﺒﻞ‪ .‬ﺳ ﻮف ﺗﺘ ﻀﺢ ﻣﻌ ﻚ اﻻﻣ ﻮر‬
‫ﻻﺣﻘﺎ ﻣﻦ ﺧﻼل ﻧﻘﺎش ﻣﻔﺼﻞ‪.‬‬
‫اﻟﺨﻼﺻﺔ ‪ :‬ﻧﺤﺘﺎج ﺟﻬﺎز ﺑﻄﺎﻗﺔ ﺑﺚ ‪ 20‬دﺳﺒﻞ او اآﺜﺮ‪.‬‬
‫اﻧﺘﻬﻴﻨﺎ ﻣﻦ ﻧﺒﺬة ﻋﻦ ﻃﺎﻗﺔ اﻟﺒﺚ‬
‫‪ -2‬هﻞ هﻨﺎك ﻣﻮﺷﺮ ﻳﺠﻌﻨﻲ اﺷﻚ ﺑﺎن هﺬا اﻟﺠﻬﺎز ذو ﺑﺚ ﻗﻮي؟‬

‫آﻤ ﺎ ﻗﻠﻨ ﺎ‪ ,‬ﻳﺠ ﺐ ان ﻳﻜﺘ ﺐ ﻋﻠ ﻰ اﻟﻌﻠﺒ ﺔ ﻃﺎﻗ ﺔ اﻟﺒ ﺚ‪ ..‬وﻟﻜ ﻦ ﻗﺒ ﻞ اﻟﺒﺤ ﺚ ﺑﻴﺎﻧ ﺎت اﻟﺠﻬ ﺎز‪ ,‬هﻨ ﺎك ﻣﻮﺷ ﺮ‬
‫ﻳﺴﺎﻋﺪك)ﺑﻤﺠﺮد اﻟﻨﻀﺮ ﻟﻠﺠﻬﺎز(‪ ,‬وﻳﺠﻌﻠﻚ ﺗﺸﻚ ﺑﺴﺮﻋﺔ ﺑﺎن هﺬا اﻟﺠﻬﺎز ذو ﻃﺎﻗﺔ ﺑﺚ ﻗﻮﻳ ﺔ او ﻃﺎﻗ ﺔ‬
‫ﺑﺚ ﺿﻌﻴﻒ!‬
‫اوﻻ‪ :‬ﺳﻮف ﺗﻼﺣ ﺾ ﺑ ﺎن اﻻرﻳ ﻞ اﻟﺘ ﺎﺑﻊ ﻟﻼآ ﺴﺲ ﺑﻮﻳﻨ ﺖ ﻳﻤﻜ ﻦ ﻓﻜ ﺔ وﺗﺮآﻴﺒ ﺔ‪..‬آﻤ ﺎ ﻳﺠ ﺐ ان ﻳﻜ ﻮن‬
‫ﻣﻜ ﺎن ﺷ ﺒﻚ ه ﺬا اﻻرﻳ ﻞ آﺒﻴ ﺮ )ﺑﺤﺠ ﻢ ﻗﻄ ﺮ اﺻ ﺒﻊ اﻟﻴ ﺪ( وﻟ ﻴﺲ )ﺑﺤﺠ ﻢ ﻗﻄ ﺮ اﻟﻘﻠ ﻢ( آﻤ ﺎ ﺗ ﺸﺎهﺪ ﻓ ﻲ‬
‫اﻟﻤﻮدم راوﺗﺮ‪ .‬وهﺬا ﻣﻮﺷﺮ ﻋﻠﻰ ﻗﺪرة اﻻﺳﻠﻜﻲ ﻟﻠﺠﻬﺎز ﺑﺎﻟﻘﻮة او اﻟﻀﻌﻒ‪.‬‬
‫اﻧﻀﺮ اﻟﺼﻮرﺗﻴﻦ اﻟﺘﺎﻟﻴﺔ ﻟﻤﻼﺣﻀﺔ اﻟﻔﺮق ‪..‬‬
‫اﻟﺠﻬﺎز ﻓﻲ اﻟﺼﻮرة اﻻوﻟﻲ ‪ :‬ﻋﺒﺎرة ﻋﻦ ﺧﻠﻔﻴﺔ اﻻرﻳﻞ ﻣﻊ ﻣﻜﺎن ﺷﺒﻜﺔ ﻓﻲ اﻟﺠﻬﺎز‪ .‬ﻻﺣﻆ ﺑﺎﻧ ﺔ اآﺒ ﺮ‬
‫ﻣﻦ اﻟﺼﻮرة اﻟﺜﺎﻧﻴﺔ‪ .‬وهﺬا دﻟﻴﻞ ﻋﻠﻰ ﻗﺪرة اﻟﺠﻬﺎز‪.‬‬
‫وﻓﻲ اﻟﺼﻮرة اﻟﺜﺎﻧﻴﺔ ‪ :‬هﻲ اﻟﻤﻮدم راوﺗﺮ ﺣﻘﻲ‪ ).‬ﻣﻮﺧﺮة اﻻرﻳﻞ ﻣﻊ ﻣﻜﺎن ﺷﺒﻜﺔ ﻓﻲ اﻟﺠﻬﺎز‪(.‬‬
‫ﻣﺎذا ﻧﺴﺘﻨﺘﺞ ﻣﻦ اﻟﺼﻮرة اﻻوﻟﻲ؟‬
‫ﻧﺴﺘﻨﺘﺞ ﺑﺎن اﻟﺠﻬ ﺎز ﻳﻤﻜ ﻦ ان ﻳ ﺪﻋﻢ اﻻرﻳ ﻞ اﻟﺨ ﺎرﺟﻲ‪ ,‬ﺑﺤﻴ ﺚ ﺗﺰﻳ ﻞ اﻻرﻳ ﻞ اﻟ ﺼﻐﻴﺮ وﺗﺮآ ﺐ ارﻳ ﻞ‬
‫آﺒﻴ ﺮ ﺧ ﺎرﺟﻲ ذو آ ﺴﺐ ﻋ ﺎﻟﻲ ﻳ ﺼﻞ اﻟ ﻲ ‪ 21‬دﻳ ﺴﺒﻞ ﻳﻮﺿ ﻊ ﻋﻠ ﻰ ﺳ ﻄﺢ اﻟﻤﻨ ﺰل وﻳﻮﺻ ﻞ ﺑ ﺴﻠﻚ‬
‫ﻃﻮﻳﻞ ﻟﺴﻄﺢ اﻟﻤﻨﺰل وﺳﻴﺤﺘﺎج ذﻟﻚ ان ﻳﻜﻮن اﻟﺴﻠﻚ ﻋﺮﻳﺾ ﻟﺘﻘﻠﻴﻞ اﻟﻔﻘﺪ )ﻟﻬﺬا ﺗﻜﻮن اﻟﻔﺘﺤﺔ آﺒﻴﺮة(‪.‬‬
‫اﻣﺎ اﻟﺠﻬﺎز ﻓﻲ اﻟ ﺼﻮرة اﻟﺜﺎﻧﻴ ﺔ ﻓﺎﻧ ﺔ ﻳﻤﻜ ﻦ ان ﻳ ﺪﻋﻢ ارﻳ ﻞ ﻣﻜﺘﺒ ﻲ ﺻ ﻐﻴﺮ ﺑﺤﻴ ﺚ ان اﻟ ﺴﻠﻚ ﻻﻳﺘﻌ ﺪي‬
‫ﻧﺺ ﻣﺘﺮ ﺑﺤﻴﺚ ﻳﻮﺿﻊ ﺑﺠﺎﻧﺐ اﻟﺠﻬﺎز‪.‬‬

‫‪6‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪ :5‬ﺑﺴﺒﺐ اﻟﻔﺘﺤﺔ اﻟﻜﺒﻴﺮة‪ ,‬ﻧﺴﺘﻨﺘﺞ ان ﺑﺜﺔ‬

‫ﻗﻮي ﻳﺪﻋﻢ ارﻳﻞ ﺑﻜﺴﺐ ﻋﺎﻟﻲ‬

‫‪ :6‬ﺑﺴﺒﺐ ان اﻟﻔﺘﺤﺔ ﺻﻐﻴﺮة‪ ,‬ﻧﺴﺘﻨﺘﺞ ان ﺑﺜﺔ ﺿﻌﻴﻒ ﻳﺪﻋﻢ ارﻳﻞ ﺻﻐﻴﺮ‬

‫اﺗﻤﻨﻲ ان ﻳﻜﻮن اﻟﻔﻜﺮة واﺿﺤﺔ‪ ..‬وﺳﺎآﺘﻔﻲ ﺑﻬﺬا اﻟﻘﺪر ﻓﻲ هﺬة اﻟﻨﻘﻄﺔ‪.‬‬

‫‪ -2‬ﻃﺎﻗﺔ ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل‪:‬‬

‫) ﻳﻤﻜﻦ ان ﻧﺼﻔﻬﺎ ﺑﺎﻧﻬﺎ اﻟﻄﺎﻗ ﺔ اﻟﺘ ﻲ ﻳﻤﻜ ﻦ ان ﻳ ﺴﺘﺨﺪﻣﻬﺎ اﻟﺠﻬ ﺎز ﻟﻜ ﺸﻒ اﻻﺷ ﺎرة ﻋﻨ ﺪ وﺻ ﻮل‬
‫اﻻﺷﺎرة( ‪ :‬ﺗﺘﺮاوح ﺑﻴﻦ )‪ (60-‬و )‪) dBi (90-‬وهﻲ ﺑﺎﻟ ﺴﺎﻟﺐ( وﺗ ﺴﻤﻲ ﺑ ﺎﻻﻧﺠﻠﻴﺰي ‪power‬‬
‫‪ received sensitivity‬او ‪ RX‬ﻋﺸﺎن ﺗﺒﺤﺚ ﻋﻨﻬﺎ ﻓ ﻮق اﻟﻜﺮﺗ ﻮن‪ ..‬ﻟﻜ ﻦ ﻟ ﻮ وﺟ ﺪت ﺟﻬ ﺰﻳﻦ‬
‫ﻃﺎﻗﺖ اﻟﺒﺚ ﻟﻬﻤﺎ واﺣﺪﻩ‪ ,‬ﻣﺜﻼ ﺧﻠﻴﻨﺎ ﻧﻘﻮل ) ‪ dB (+17‬ﻟﻜﻦ اﻟﺠﻬﺎز اﻻول ﺑﺤ ﺴﺎﺳﻴﺔ اﺳ ﺘﻘﺒﺎل )‪-‬‬
‫‪ ..dBm (71‬واﻟﺠﻬﺎز اﻟﺜﺎﻧﻲ ﺑﺤﺴﺎﺳﻴﺔ اﺳﺘﻘﺒﺎل )‪..dBm (84-‬‬
‫‪7‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﻓﺎﻳﻬﻤﺎ ﺳﻮف ﺗﺨﺘﺎر ؟؟‬
‫ﺑﻌﺪ ان ﺗﻘﻮم ﺑﺎﻟﺤﺴﺎﺑﺎت ﻓﺎﻧﻚ ﺣﺘﻤﺎ ﺳﺘﺨﺘﺎر اﻟﺠﻬﺎز ذو اﻟﺤﺴﺎﺳﻴﺔ اﻻﺻﻐﺮ )‪..dBm (84-‬‬
‫ﻟﻴﺶ ؟؟‬
‫ﻻﻧﻪ اﻗﻮي ﻓﻲ ﻟﻘﻂ اﻻﺷﺎرة ‪..‬اﻟﺘﻮﺿﻴﺢ ﺳﻴﻀﻬﺮ ﻻﺣﻘﺎ ﻓﻲ اﻟﺤﺴﺎﺑﺎت‪.‬‬
‫اﻟﺨﻼﺻﺔ‪ :‬ﻃﺎﻗﺔ ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل ﻟﻼﺟﻬﺰة ﺗﻜﻮن ﻣﻜﺘﻮﺑﺔ ﻋﻠﻰ اﻟﻜﺮﺗﻮن ‪ ,‬وﺗﺘ ﺮاوح ﺑ ﻴﻦ )‪ (60-‬و‬
‫)‪dBi (90-‬‬
‫اﻧﺘﻬﻴﻨﺎ ﻣﻦ ﻧﺒﺬة ﻋﻦ ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل‪.‬‬
‫وﻟﻜﻦ ﻟﻤﺎذا ﺳﻨﺤﺘﺎج هﺬة اﻟﻤﻌﻠﻮﻣﺘﻴﻦ ﻋﻦ اﻟﺠﻬﺎز ﻗﺒﻞ ﺷﺮاءة؟‬
‫ﻻﻧﻨﺎ ﺳﻮف ﻧﻘﻮم ﺑﻌﻤﻞ ﺣﺴﺎﺑﺎﺗﻨﺎ ﻟﻤﻌﺮﻓﺔ ﻗﺪرة اﻟﺠﻬﺎز ﻋﻠ ﻰ ﺗﻐﻄﻴ ﺔ اﻟﻤ ﺴﺎﻓﺔ ﺑ ﻴﻦ اﻟﻨﻘﻄﺘ ﻴﻦ ﻗﺒ ﻞ ﺷ ﺮاء‬
‫اﻻﺟﻬﺰة‪.‬‬
‫وﻧﺤﺘﺎج ان ﻧﺒ ﺪاء ﺑﺎﻟﺤ ﺴﺎﺑﺎت ﺑﻨ ﺎء ﻋﻠ ﻰ اﻟﺒﻴﺎﻧ ﺎت اﻟﺘ ﻲ ﺑﺎﻟ ﺴﻮق‪ ,‬ﻳﺠ ﺐ ان ﻧﻌ ﺮف اﻟﻤﻮﺟ ﻮد ﺑﺎﻟ ﺴﻮق‬
‫ﻟﻜﻲ ﻧﺠﺮب ﺣﺴﺎﺑﺎﺗﻨﺎ ﻓﻲ ﺣﺪود اﻟﻤﻮﺟﻮد ﻓﻲ اﻟﺴﻮق ﺛﻢ ﻧﺨﺘﺎر اﻻﻧﺴﺐ ﻟﻌﻤﻞ اﻟﺤﺴﺎﺑﺎت واﻟﺘﺼﻤﻴﻢ‪.‬‬

‫ﻣﺎذا ﻳﻮﺟﺪ ﺑﺎﺳﻮاق اﻟﻜﻤﺒﻴﻮﺗﺮ ﺑﺎﻟﻤﻤﻠﻜﺔ؟‬
‫ﺷﺨ ﺼﻴﺎ ﻟﻔﻴ ﺖ اﻟﺮﻳ ﺎض وﺟ ﺪة واﻟ ﺸﺮﻗﻴﺔ واﻃﻠﻌ ﺖ ﻋﻠ ﻰ اﻟﻤﻮﺟ ﻮد‪ ,‬ووﺟ ﺪت ﺑ ﺎن ﻃﺎﻗ ﺎة ﺑ ﺚ‬
‫اﻻﺟﻬﺰة ﺗﺘ ﺮاوح ﺑ ﻴﻦ‪ .dB 23 - 7:‬وآﺜﻴﻴﻴﻴﻴﻴﻴ ﺮ ﻣ ﻦ اﻻﺟﻬ ﺰة ﻟ ﻦ ﺗﺠ ﺪ ﻋﻠﻴﻬ ﺎ ﺑﻴﺎﻧ ﺎت ﻋ ﻦ ﻃﺎﻗ ﺔ‬
‫اﻟﺒﺚ‪.‬‬
‫ﺟﻤﻴﻊ اﻻﺟﻬﺰة اﻟﺘﻲ ﻋﻨ ﺪ اﻟﻮآﻴ ﻞ ) ﻟﻴﻨﻜ ﺴﻴﺲ وﻧﺘﻘﻴ ﺮل وﺛﺮﻳﻜ ﻮم و دﻳﻠﻨ ﻚ( ﻃﺎﻗﺘﻬ ﺎ ﺿ ﻌﻴﻔﺔ وﻟ ﻦ‬
‫ﺗﺠﺪ ﻋﻠﻴﻬﺎ ﺑﻴﺎﻧﺎت‪ ...‬ﻃﺒﻌﺎ اﻟﻮآﻴﻞ ﻣﺎﻳﺠﻴﺐ اﻟﻘﻮﻳﺔ‪ ,‬ﻻﻧﻬ ﺎ ﻏﺎﻟﻴ ﺔ ﺷ ﻮي واﻟﻮآﻴ ﻞ ﻣ ﺴﺘﻔﻴﺪ اآﺜ ﺮ ﻣ ﻦ‬
‫اﻻﺟﻬ ﺰة اﻟ ﻀﻌﻴﻔﺔ )ﺳ ﻴﺤﺘﺎج اﻟﻌﻤﻴ ﻞ ﻋ ﺪد اآﺒ ﺮ ﻟﺘﻐﻄﻴ ﺔ اﻟﻤﺒ ﺎﻧﻲ واﻟ ﺸﻘﻖ واﻟﻤ ﺴﺘﻔﻴﺪ ه ﻮ اﻟﻮآﻴ ﻞ‬
‫ﻻﻧﺔ ﺳﻴﺒﻴﻊ اآﺜﺮ(‪.‬‬
‫ﺷﺨ ﺼﻴﺎ ﻟﻘﻴ ﺖ ﻣﻨ ﺘﺞ ﺳ ﻨﺎاااو ﻓ ﻲ ارض اﻟﻜﻤﺒﻴ ﻮﺗﺮ ﺑﺎﻟﺮﻳ ﺎض او اﻟﻤﺤ ﻞ اﻟ ﻲ ﺟﻤﺒ ﺔ‪ ..‬ﻃﺒﻌ ﺎ آ ﻞ‬
‫اﻻﻧﻮاع ﺣﻘﺖ ﺳﻨﺎو ﺗﺘﺮاوح ﻃﺎﻗﺔ ﺑﺜﻬﺎ ﺑﻴﻦ ‪ 17‬اﻟﻲ ‪ 28‬دﻳﺴﺒﻞ‪.‬‬
‫اﻟﻤﻮدﻳﻞ‪SL-3054CB3pluse :‬‬
‫أﺧﺬت ﻗﺮاءة ﻃﺎﻗﺔ اﻟﺒﺚ اﻟﻤﻜﺘﻮﺑﺔ ﻋﻠﻲ اﻟﻜﺮﺗﻮن ﺣﻘﺔ‪..‬‬
‫وهﻲ آﻤﺎ ﻳﻠﻲ‪:‬‬
‫ﺑﻴﺎﻧﺎت اﻟﻤﻮدﻳﻞ ‪ SL-3054CB3pluse‬ﺳﻌﺮة ‪650‬‬
‫ﻣﻌﻠﻮﻣﺔ اﺿﺎﻓﻴﺔ‪:‬‬
‫هﻨﺎك اﺟﻬﺰة ﺗﺴﺘﻌﻤﻞ ﻣﻌﻴﺎر ‪ 208.11b/g‬وﺑﻌﻀﻬﺎ ﻳﺴﺘﻌﻤﻞ ﻓﻘﻂ ‪ ..208.11b‬ﻣﺎهﻮ اﻟﻔﺮق ﺑﻴﻦ ‪ b‬و ‪ g‬؟‬
‫ﺑﺒﺴﺎﻃﺔ‪:‬‬
‫‪: b‬هﻮ ﻟﻼﻏﺮاق )ﻳﻌﻨﻲ ﺑﻴﺎﻧﺎت آﺜﻴﻔﺔ( اي ﻻﺟﻞ ﺗﻐﻄﻴﺔ آﺜﺎﻓﺔ ﻣﺴﺘﺨﺪﻣﻴﻦ ﻓﻲ ﻣﻨﻄﻘﺔ ﺻﻐﻴﺮة )هﺬا اﻧﺴﺐ ﻟﻠﻤﻘﺎهﻲ( وهﻮ اآﺜﺮ اﺳﺘﻘﺮارا‪.‬‬
‫‪: g‬هﻮ ﻟﻼﺧﺘﺮاق واﺷﺎرة ﺗﺴﺎﻓﺮ ﺑﻌﻴﺪا ﻋﻠﻰ ﺣﺴﺎب آﺜﺎﻓﺔ اﻟﺒﻴﺎﻧﺎت وهﻲ اآﺜﺮ اﻣﺎﻧﺎ‪.‬‬

‫‪8‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﻗﺒ ﻞ ﺷ ﺮاء اﻟﺠﻬ ﺎز‪..‬ﻗﻤ ﺖ ﺑﺎﻟﺒﺤ ﺚ ﻋ ﻦ ﻃﺎﻗ ﺔ ﺑﺜ ﺔ ﻓ ﻲ اﻻﻧﺘﺮﻧ ﺖ وﺣ ﺴﺎﺳﻴﺔ اﻻﺳ ﺘﻘﺒﺎل‪ ..‬وﻃﻠﻌ ﺖ‬
‫ﺑﺎﻟﻤﻌﻠﻤﺘﻴﻦ هﺬي‬
‫ﻃﺎﻗﺔ اﻟﺒﺚ = ‪ 21 = Tx‬دﻳﺴﺒﻞ‬
‫ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل = ‪ 72- = Rx‬دﻳﺴﺒﻞ‬
‫‪.‬‬
‫وهﺬي ﺻﻮرة اﻟﺠﻬﺎز اﻟﺬي وﺟﺪﺗﺔ‪.‬‬

‫‪ :7‬ﺟﻬﺎز ﺳﻴﻨﺎو اﻟﺬي ﺳﻴﺘﻢ دراﺳﺔ ﻗﺪرﺗﺔ‬
‫ﺧﻼﺻﺔ‪..‬‬
‫اذا اﻗﻮي ﺟﻬﺎز وﺟﺪﺗﺔ ﺑﺴﻮق اﻟﻤﻤﻠﻜﺔ هﻮ ﺳﻴﻨﺎو‪..‬‬
‫وﻃﺎﻗﺔ ﺑﺜﺔ هﻲ ‪ 21‬دﻳﺴﺒﻞ وﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل هﻲ ‪ 72-‬دﻳﺴﺒﻞ ﺣﺴﺐ ﺑﻴﺎﻧﺎﺗﺔ ﻓﻲ اﻻﻧﺘﺮﻧﺖ‪.‬‬

‫اﻻن وﻗﺒﻞ ﺷﺮاء اﻟﺠﻬﺎز ﻳﺠﺐ ان ﻧﻌ ﺮف اذا ﻣﺎآﺎﻧ ﺖ ﻣﻮاﺻ ﻔﺎت اﻟﺠﻬ ﺎز ﺗﻨﺎﺳ ﺐ ﻣ ﺸﺮوﻋﻨﺎ اﻣ ﺎ ﻻ‪..‬‬
‫وآﻢ هﻲ اﻟﻤﺴﺎﻓﺔ اﻟﺘﻲ ﻳﺴﺘﻄﻴﻊ هﺬا اﻟﺠﻬﺎز ﺗﻐﻄﻴﺘﻬﺎ‪.‬؟‬
‫هﺬا ﺳﻮال ﺗﻢ ﺗﻌﻠﻴﻘﺔ ﻟﻼﺟﺎﺑﺔ ﻋﻠﻴﺔ ﻻﺣﻘﺎ‪..‬‬
‫اﻧﺘﻬﻴﻨﺎ ﻣﻦ ﺗﺤﺪﻳﺪ اﻗﻮي ﺟﻬﺎز ﺑﺎﻟﺴﻮق وﺗﺤﺪﻳﺪ ﻃﺎﻗﺔ اﻟﺒﺚ وﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل‪.‬‬

‫اﺳﻼك اﻟﻜﻮاآﺲ‪:‬‬
‫ﺣﺘﻤ ﺎ ﺳ ﻮف ﻧﺤﺘ ﺎج اﻟ ﻲ ﺳ ﻠﻚ ﻋ ﺸﺎن ﻧﻮﺻ ﻞ اﻻرﻳ ﻞ اﻟﺨ ﺎرﺟﻲ ﻣ ﻦ ﻓ ﻮق اﻟ ﺴﻄﺢ ﺑﺠﻬ ﺎز اﻻآ ﺴﺲ‬
‫ﺑﻮﻳﻨﺖ )ﻏﺮﻓﺔ اﻟﻤﻌﻤﻞ( و ﻃﻮل اﻟﻤﺴﺎﻓﺔ هﻲ ﺣﻮاﻟﻲ ‪ 10‬ﻣﺘﺮ‪ .‬ﻃﺒﻌﺎ راح ﻧﺴﺘﻌﻤﻞ ﺳﻠﻚ آﻮاآﺲ‪..‬‬
‫وﻟﻜﻦ ﻣﺎهﻲ اﺳﻼك اﻟﻜﻮاآﺲ؟‬
‫هﺬي ﺻﻮرة ﺳﻠﻚ اﻟﻜﻮاآﺲ‪ ,‬ﻳﺸﺒﺔ آﺜﻴﺮا ﺳﻠﻚ اﻟﺪش ﺣﻖ اﻟﺘﻠﻔﺎز‪..‬‬

‫‪9‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ اﺳﻼك اﻟﻜﻮاآﺲ ) اﻻﺳﻼك اﻟﻤﺤﻮرﻳﻪ( هﻲ اﻧﻮاع آﺜﻴﺮﻩ ‪ ..‬وﻳﻬ ﻢ ان ﺗﻌ ﺮف ﺑ ﺎن هﻨ ﺎك ﻣﻘ ﺪار ﻓﻘ ﺪ‬‫ﻟﻠﻄﺎﻗﻪ )اي ان اﻻﺷﺎرة ﺳﻮف ﺗﻔﻘ ﺪ ﻣ ﻦ ﻃﺎﻗﺘﻬ ﺎ ﻋﻨ ﺪﻣﺎ ﺗ ﺴﺒﺢ ﻓ ﻲ داﺧ ﻞ ﺳ ﻠﻚ اﻟﻜ ﻮاآﺲ ﻟﺘ ﺼﻞ اﻟ ﻲ‬
‫اﻟﺴﻄﺢ( وﻳﺨﺘﻠﻒ اﻟﻔﻘﺪ ﺑﺎﺧﺘﻼف ذﺑﺬﺑﺔ اﻻﺷﺎرﻩ اﻟﺘﻲ اﺳﺘﻌﻤﻠﺘﻬﺎ ﻟﻜ ﻲ ﺗ ﺴﺮي ﻓ ﻲ ذﻟ ﻚ اﻟ ﺴﻠﻚ وﺳ ﻮف‬
‫ﻧﺎﺧ ﺬ ه ﺬا اﻟﻔﻘ ﺪ ﻓ ﻲ اﻻﻋﺘﺒ ﺎر ﻻﻧﻨ ﺎ ﺳ ﻮف ﻧﻮﺻ ﻞ ه ﺬا اﻟ ﺴﻠﻚ ﺑﺎﻟﺠﻬ ﺎز‪.‬‬
‫وﻟﻜﻦ ﻣﺎهﻲ اﻟﺬﺑﺬﺑﺔ اﻟﺘﻲ ﺳﻮف ﺗﺴﺮي ﻓﻲ ﺳﻠﻚ اﻟﻜﻮاآﺲ؟‬
‫اﻟﺬﺑﺬﺑﺔ اﻟﺘﻲ ﺳﻮف ﺗﺴﺮي ﻓﻲ اﻟﺴﻠﻚ هﻲ ذﺑﺬﺑﺔ اﻟﻮاي ﻓﺎي وهﻲ ‪ 2.4‬ﻗﻴﺎهﺮﺗﺲ‪.‬‬
‫ﺳﻮال‪ :‬هﻞ اﺳﺘﺨﺪم ﺳﻠﻚ دش اﻟﺘﻠﻔﺎز )ﺣﻴﺚ اﻧﺔ ﺳﻠﻚ آﻮاآﺲ ﻣﺤﻮري(؟‬
‫ﺳﻠﻚ اﻟﺪش )ذو ﻗﻄﺮ ﺻﻐﻴﺮ ﻣﺮة وﻣﻘﺎوﻣﺔ ‪ 75‬اوم( وهﺬة ﻣﺸﻜﻠﺔ‪..‬‬
‫اﻧﻀﺮ ﻣﻌﻲ‪ ,‬ﻃﻮل ﺳﻠﻚ اﻟﻜﻮاآﺲ اﻟﻲ ﺑﺎﺣﺘﺎﺟﺔ اﻧﺎ ﻣﻦ ﻣﻌﻤﻠﻲ اﻟﻲ اﻟﺴﻄﺢ ﺣﻮاﻟﻲ ) ‪ 10‬م(‬
‫ﻳﻔﻀﻞ ان ﻳﻜﻮن اﻟﺴﻠﻚ اﻟﻤﺤﻮري ﻣﻦ اﻟﻨﺤﺎس اﻟﺼﺎﻓﻲ ﻋ ﺸﺎن ﻳﺤ ﺎﻓﺾ ﻋﻠ ﻰ اﻻﺷ ﺎرة وﻣﻘﺎوﻣﺘ ﺔ ‪50‬‬
‫اوم وﻟﻴﺲ ‪ 75‬اوم‪.‬‬
‫وﻟﻜﻦ آﻴﻒ اﺣﺴﺐ ﻣﻌﺎﻣﻞ اﻟﻔﻘﺪ ﻓﻲ ﺳ ﻠﻚ اﻟﻜ ﻮاس اﻟ ﺬي ﻃﻮﻟ ﺔ ‪ 10‬ﻣﺘ ﺮ وآﻴ ﻒ اﻋ ﺮف آﻔﺎﺋ ﺔ اﻟ ﺴﻠﻚ‬
‫ﻋﻨﺪﻣﺎ ﺗﺴﺒﺢ ﻓﻴﺔ اﺷﺎرة ﺑﺬﺑﺬﺑﺔ ﻣﻌﻴﻨﺔ؟‬
‫آﻞ ﺳﻠﻚ ﺗﺸﺘﺮﻳﺔ ﻳﻜﻮن هﻨﺎك ﻟﺔ ﺟﺪول ﺑﻴﺎﻧﺎت ورﺳﻢ ﺑﻴﺎﻧﻲ وﺗﻮﻗﻊ ﻟﻨﺴﺒﺔ ﺛﺎﺑﺘﺔ ﻟﻠﻔﻘﺪ‪,‬‬
‫وﻳ ﺘﻢ ﺗﻮﺿ ﻴﺢ ﻣﻌﺎﻣ ﻞ اﻟﻤﻘﺎوﻣ ﺔ ﻟﻤﺜ ﻞ ه ﺬا اﻟﻨ ﻮع وﻣﻌ ﺪل اﻟﺘ ﺸﻮﻳﺶ واﻟﻔﻘ ﺪ وﺑﻌ ﺾ اﻟﺒﻴﺎﻧ ﺎت اﻟﻤﻬﻤ ﺔ‬
‫اﻟﻤﺘﻌﻠﻘﺔ ﺑﺨﻮاص اﻟﺴﻠﻚ ‪..‬اﻟﺦ‬
‫ﻣﺎ ﻳﻬﻤﻨﺎ هﻨﺎ ه ﻮ اﻟﻄﺎﻗ ﻪ اﻟﻤﻔﻘ ﻮدﻩ ﻓ ﻲ اﻟ ﺴﻠﻚ اﻟ ﺬي ﺳﻨ ﺸﺘﺮﻳﺔ )ﻻﻧﻨ ﺎ ﺳ ﻮف ﻧﺤﺘﺎﺟﻬ ﺎ ﻓ ﻲ ﺣ ﺴﺎﺑﺎﺗﻨﺎ(‪..‬‬
‫وﻗﺒﻞ ﺷﺮاء اﻟﺴﻠﻚ ﺳﻮف ﻧﺤﺪد اﻻﻓﻀﻞ‪.‬‬
‫ﺳﺘﺠﺪ ﺑﻌﺾ اﻟﻤﻮاﻗﻊ ﺗﻘﺪم ﻟﻚ ﻗﺎﻋﺪة ﺑﻴﺎﻧﺎت ﻻﻧﻮاع اﻻﺳ ﻼك‪ ..‬ﺗﻘ ﺪر ﺗﺤ ﺼﻞ ﻋﻠ ﻰ اي ﻣﻌﻠﻮﻣ ﺎت ﻋ ﻦ‬
‫اﻟﺴﻼك ﺑﻤﺠﺮد اﻧﻚ ﺗﻌﺮف ﻧﻮع اﻟﺴﻠﻚ اﻟﺬي ﺗﺮﻳﺪ ﺗﻌﻴﻴﻦ ﻃﺎﻗﺔ اﻟﻔﻘﺪ ﻓﻴﻪ‪..‬‬

‫‪10‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﻃﺒﻌﺎ اﻓﻀﻞ ﺳﻠﻚ ﻗﻤﺖ ﺑﺪراﺳﺘﺔ هﻮ اﻟﻨﻮع ‪ LTM-400‬ﺣﺴﺐ اﻟﺒﻴﺎﻧ ﺎت اﻟﺘ ﻲ ﺿ ﻬﺮت ﻣﻌ ﻲ‪..‬وﻟﻜ ﻦ‬
‫ﻟﻢ اﺟﺪة ﻓﻲ اﻟﺴﻮق‪.‬‬
‫وﺟﺪت ﻧﻮﻋﻴﻦ ﻣﻮﺟﻮدة ﻓﻲ اﻟﺴﻮق وﻓﻲ ﻣﺤﻞ واﺣﺪ ﻓﻘﻂ وهﻮ )ﻣﺤﻼت ﻣﺠﺪاف(‪.‬‬
‫اﻟﻨﻮع اﻻول ‪RG-213:‬‬
‫اﻟﻨﻮع اﻟﺜﺎﻧﻲ‪RG-8:‬‬
‫وﻟﻜ ﻦ آﻴ ﻒ ﻗﻤ ﺖ ﺑﺎﺧﺘﻴ ﺎر اﻟ ﺴﻠﻚ؟وﺣﺪدت آﻔﺎﺋ ﺔ اﻻﺳ ﻼك اﻟﻤﺨﺘ ﺎرة ﺑﻬ ﺪف اﻟ ﺸﺮاء ‪..‬وﻗ ﺮرت ان‬
‫اﺷﺘﺮي ‪RG-213‬‬
‫هﺬة هﻲ ﻧﺎﺗﺞ اﻟﺒﺤﺚ ﻟﻼﻧﻮاع اﻟﺜﻼﺛﺔ اﻟﺴﺎﺑﻘﺔ‪.‬‬

‫آﻴﻒ ﻧﺤﺴﺐ ﻃﺎﻗﺔ اﻟﻔﻘﺪ ﻟﻘﻄﻌﻪ ﻃﻮﻟﻬﺎ ‪ 10‬ﻣﺘﺮﻣﻦ هﺬا اﻟﺴﻠﻚ‪.‬‬
‫‪11‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﻳﻤﻜﻨﻚ زﻳﺎرة اﻟﻤﻮﻗﻊ ‪http://www.timesmicrowave.com/cgi-bin/calculate.pl‬‬
‫ﺳﻮف ﺗﺠﺪ اﻧﻚ ﺗﺤﺘﺎج اﻟﻲ ادﺧﺎل ﻃﻮل اﻟﺴﻠﻚ ﺑﺎﻟﻘﺪم )‪ (feet‬وﻟﻴﺲ ﺑﺎﻟﻤﺘﺮ‪..‬‬
‫و ﻟﻜﻲ ﺗﺤﻮل ﻣﻦ ﻗﺪم اﻟﻲ ﻣﺘﺮ ‪:‬‬
‫)اﻟﻄﻮل ﺑﺎﻟﻘﺪم( = ‪) * 3.28‬اﻟﻄﻮل ﺑﺎﻟﻤﺘﺮ(‬
‫ﻣﺜﺎل ﻟﻠﺘﺤﻮﻳﻞ ﺑﻴﻦ اﻟﻘﺪم واﻟﻤﺘﺮ‪ :‬ﻧﺤﺘﺎج ﺳﻠﻚ ﻃﻮﻟﻪ ‪ 10‬ﻣﺘ ﺮ اذا ﺳ ﻮف ﻳﻜ ﻮن ﻃ ﻮل اﻟ ﺴﻠﻚ ﺑﺎﻟﻘ ﺪم =‬
‫‪ 10 * 3.28‬ﻣﺘﺮ = ‪ 32.8‬ﻗﺪم ‪.‬‬
‫آﻤ ﺎ ﺳ ﺘﺤﺘﺎج ان ﺗ ﻀﻊ ذﺑﺬﺑ ﺔ اﻻﺷ ﺎرﻩ اﻟﺘ ﻲ ﺳ ﺘﻤﺮ ﻓ ﻲ اﻟ ﺴﻠﻚ‪ .‬ان ذﺑﺬﺑ ﻪ اﻻﺷ ﺎرﻩ ه ﻲ ‪ 2.445‬ﻗﻴﻘ ﺎ‬
‫هﺮﺗ ﺰ= ‪ 2445‬ﻣﻴﻘ ﺎ هﻴﺮﺗ ﺰ وه ﻲ اﻟﺬﺑﺬﺑ ﻪ اﻟﻤﺘﻮﺳ ﻂ ﻟﺤﺎﺻ ﻞ ﺟﻤ ﻊ ‪ 14‬ﻗﻨ ﺎة وﻗ ﺴﻤﺖ اﻟﻨ ﺎﺗﺞ ﻋﻠ ﻰ‬
‫‪)14‬اﻧﻀﺮ ﺟﺪول ‪ :1‬رﻗﻢ اﻟﻘﻨﻮات ﻓﻲ ﺟﻬﺎز ﺳﻴﻨﺎو(‪ .‬او ﻳﻤﻜﻨﻚ اﺧﺬ اﻟﻘﻨ ﺎة اﻟﻮﺳ ﻄﻲ رﻗ ﻢ ‪ 7‬او رﺑﻤ ﺎ‬
‫‪ 8‬آﻤﺮﺟﻊ ﺑﺪﻻ ﻣﻦ اﻟﻤﺘﻮﺳﻂ‪.‬‬
‫ﻧﺮﺟﻊ اﻟﻲ ﻣﺜﺎﻟﻨﺎ اﻟﺴﺎﺑﻖ وهﻮ اﻳﺠﺎد اﻟﻔﻘﺪ ﻓ ﻲ ﺳ ﻠﻚ ‪ RG213‬ﻃﻮﻟ ﻪ ‪ 10‬ﻣﺘ ﺮ او ﻣ ﺎ ﻳﻌ ﺎدل‪ 32.8‬ﻗ ﺪم‬
‫ﺑﺬﺑﺬﺑﻪ ﻣﺘﻮﺳﻄﺔ ‪ 2445‬ﻣﻴﻘﺎ هﻴﺮﺗﺰ اﻧﻀﺮ اﻟﺼﻮرﻩ اﻟﺘﺎﻟﻴﻪ ﻟﻠﻨﺘﻴﺠﻪ‪:‬‬

‫اذا ﻣﻘﺪار ﻓﻘﺪ اﻟﻄﺎﻗﻪ ﻓﻲ ﺳﻠﻚ ﻧﻮﻋﻪ ‪ RG213‬وﻃﻮﻟﺔ ‪ 10‬ﻣﺘﺮ هﻮ ‪.dB 4.1‬‬

‫‪12‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﻻرﻳﻞ اﻟﻤﻄﻠﻮب‪:‬‬
‫ آﻤ ﺎ ﻳﺠ ﺐ ان ﻧﺘﻌ ﺮف ﻋﻠ ﻰ ﺷ ﻲ اﺳ ﻤﺔ اﻟﺨ ﺮج او ﻣﺎﻳ ﺴﻤﻲ اﻟﻜ ﺴﺐ ﻟﻼﻧﺘﻨ ﺎ ) اﻻرﻳ ﻞ او اﻟ ﺪش( ‪..‬‬‫ﻓﻜﻠﻤﺎ آﺎن اﻟﺨﺮج اآﺒﺮ آﻠﻤﺎ آﺎﻧ ﺖ اﻟﻤ ﺴﺎﻓﺔ اﻟﺘ ﻲ ﺗﻘﻄﻌﻬ ﺎ اﻻﺷ ﺎرﻩ اﺑﻌ ﺪ )اﻟﺨ ﺮج او اﻟﻜ ﺴﺐ ﻟﻼرﻳ ﻞ‪:‬‬
‫هﻮ ﻃﺎﻗﺔ اﻻرﻳﻞ او اﻟﺪش ﻋﻠﻰ ﺗ ﻀﺨﻴﻢ اﻻﺷ ﺎرة( وﻟﻜ ﻦ ﻳﺠ ﺐ ان ﻳﺮاﻋ ﻲ ﻓ ﻲ ذﻟ ﻚ ﺑ ﺎن ﻃﺎﻗ ﺔ اﻟ ﺪش‬
‫ﻳﺠﺐ ان ﺗﻜﻮن ﻓﻲ ﺣﺪود اﻟﻤﻌﻘﻮل ﻟﻜ ﻲ ﻳﺘﺤﻤﻠ ﺔ اﻟﺠﻬ ﺎز‪ .‬ﻓ ﻼ ﺗ ﺴﺘﻄﻴﻊ ان ﺗﻘ ﻮل ﺑﺎﻧ ﻚ ﺳﺘ ﺴﺘﻌﻤﻞ ﻣ ﺜﻼ‬
‫ارﻳﻞ ذو آﺴﺐ ﻋﺎﻟﻲ ﺟﺪا دﻳ ﺴﺒﻞ ﻟﺠﻬ ﺎز ﻃﺎﻗﺘ ﺔ ‪ dB 20‬ﻓﻤﺜ ﻞ ه ﺬا اﻻرﻳ ﻞ ﻳﻌﺘﺒ ﺮ ﺣﻤ ﻞ ﺛﻘﻴ ﻞ ﻳ ﺴﺒﺐ‬
‫اﺗﻼف اﻟﺠﻬﺎز‪.‬‬
‫) ﻋﺎدة ﺗﺘﺮاوح ﻃﺎﻗﺔ اﻟﻬﻮاﺋﻲ اﻟﺨﺎرﺟﻲ ﻟﻼﺟﻬﺰة ‪) AP‬اﻟﺪش او اﻻرﻳﻞ ﻟﻤﺜﻞ ه ﺬة اﻻﺟﻬ ﺰة ﺑ ﻴﻦ ‪10‬‬
‫‪ 32‬دﻳﺴﺒﻞ‪(.‬‬‫ﻧﺒﺬة ﻋﻦ اﻧﻮاع اﻻﻧﺘﻨﺎ )ﺗﺴﻤﻲ‪ :‬اﻻرﻳﻞ او اﻟﺪش او اﻟﻬﻮاﺋﻲ(‪:‬‬
‫هﻨﺎك اﻧﻮاع ﻣﻦ اﻟﻬﻮاﺋﻴﺎت ‪ :‬ﻣﻨﻬﺎ ‪) directed antenna‬اﻟ ﺪش اﻟﻤﻮﺟ ﺔ(‪ :‬وه ﻮ ﻳﺒ ﺚ ﺑﺎﺗﺠ ﺎﻩ واﺣ ﺪ‬
‫ﻓﻘﻂ وﻳﺴﺘﻌﻤﻞ ﻟﻠﺮﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘﻴﻦ ﺑﻌﻴﺪﺗﻴﻦ او ﻳﺮﺑﻂ ﻋﺪﻩ ﻧﻘﺎط ﻓﻲ اﺗﺠ ﺎﻩ واﺣ ﺪ ﻓ ﻲ ﻧﻄ ﺎق زاوي ﻏﺎﻟﺒ ﺎ‬
‫‪ 10‬درﺟﺎت ﻓﻘﻂ‪..‬‬

‫وهﺬة هﻲ ﺻﻮرة اﻻرﻳﻞ اﻟﻤﻮﺟﺔ‬

‫‪..‬وهﻨ ﺎك ‪ ) omni antenna‬ارﻳ ﻞ ﻋﻤ ﻮدي( وه ﻮ ﻳﺒ ﺚ ﺑ ﺸﻜﻞ داﺋ ﺮﻩ ‪ 360‬ﻟﻴﺒ ﺚ ﻓ ﻲ ﺟﻤﻴ ﻊ‬
‫اﻻﺗﺠﺎهﺎت‪ ) .‬ﻳﻌﻨﻲ ﻟﻮ ﻋﻨﺪي اﺷﺎرﻩ ﺑﻄﺎﻗﺔ ﻣﻌﻴﻨﻪ ﻓﻠﻮ ﺑﺘﺒﺜﻬ ﺎ ﻓ ﻲ آ ﻞ اﻟﺘﺠﺎه ﺎت )ﺑﺎﺳ ﺘﻌﻤﺎل ‪omni‬‬
‫‪ (antenna‬ﺳﻮف ﺗﺴﺎﻓﺮ اﻻﺷﺎرﻩ ﻣﺴﺎﻓﺔ اﻗﻞ ﻣﻦ ﻟﻮ آﺎن اﻟﺒﺚ ﻣﻘ ﻨﻦ وﻓ ﻲ اﺗﺠ ﺎﻩ واﺣ ﺪ ) ﺑﺎﺳ ﺘﻌﻤﺎل‬
‫‪ ..((directed antenna‬ﻻﺑﺪ اﻧﻚ ﺷﺎهﺪت اﻻرﻳﻞ اﻟﻌﻤ ﻮدي ﻓ ﻲ ﺣ ﺮاج اﻟﻜﻤﺒﻴﻴ ﻮﺗﺮ ﻓ ﻲ اﻟﻌﻠﻴ ﺎ ﻣ ﺜﻼ‬
‫او ﺷﺎرع ﺧﺎﻟﺪ ﺑﻦ اﻟﻮﻟﻴﺪ ﺑﺠ ﺪة‪ ,‬وﺣﺠﻤ ﺔ ﺻ ﻐﻴﺮ وﻗﻴﻤﺘ ﺔ ﺣ ﻮاﻟﻲ ‪ 220‬رﻳ ﺎل )ﻣ ﻮ ﻣﺘﺎآ ﺪ ( وﻃﺎﻗﺘ ﺔ ‪8‬‬
‫دﺳ ﺒﻞ او ‪ ..9‬ه ﺬا ﻳ ﺼﻠﺢ ﻟﻠﻤﻘ ﺎهﻲ او اﻟﻤﻨ ﺎزل واﻻﻣ ﺎآﻦ اﻟﻘﺮﻳﺒ ﺔ ‪ ..‬او ﻟﻠﺠﻴ ﺮان اﻟﻘ ﺮﻳﺒﻴﻦ وﻳﻜ ﻮن‬
‫داﺧﻠﻲ )ﻳﻌﻨﻲ ﻳﻨﺤﻂ داﺧﻞ اﻟﺒﻴﺖ ﻣﻮ ﻣﺸﻜﻠﺔ(‪ ..‬ﺑﺲ اذا ﺣﺒﻴﺖ ﺗﻐﻄﻲ ﻣﺴﺎﺣﺔ آﺒﻴﺮة ﺗﺒ ﺚ ﻟﻠﺤ ﻲ )ﻳﻌﻨ ﻲ‬
‫ﺗﺒﻐ ﻲ ﺗ ﺴﻮي ه ﻮت ﺳ ﺒﻮت( ﺗﻘ ﺪر ﺗ ﺴﺘﻌﻤﻞ ‪ 12‬دﺳ ﺒﻞ او ‪ .... 16‬ه ﺬا ﺷ ﻜﻞ ﻃﺮﻳﻘ ﺔ اﺳ ﺘﻌﻤﻼل‬
‫اﻻوﻣﻨﻲ اﻧﺘﻨﺎ‪..‬‬

‫‪13‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﺬة هﻲ ﺻﻮرﺗﺔ‪.‬‬

‫اﻟﺨﻼﺻﺔ‪ :‬ﺳﻨﺤﺘﺎج ارﻳﻞ ﻣﻮﺟﺔ ﻟﻤﺸﺮوﻋﻨﺎ ﻟﻠﺮﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘﻴﻦ‪.‬‬
‫هﺬة ﻧﺒﺬة ﻋﻦ اﻻرﻳﻞ‪.‬‬
‫دراﺳﺔ وﺣﺴﺎﺑﺎت ﻗﺒﻞ ﺑﺪاﻳﺔ وﺷﺮاء ﻗﻄﻊ اﻟﻤﺸﺮوع‪..‬‬

‫ﻣﺎذا ﺳﻨﺤﺘﺎج ﻧﻀﺮﻳﺎ ‪:‬‬
‫ﻟﻜﻲ ﻧﺮﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘﻴﻦ ﺳﻨﺤﺘﺎج ﻓﻲ آﻞ ﻃﺮف ‪:‬‬
‫‪ -1‬ﺟﻬﺎز ‪ Access point‬ﺑﺼﻔﺎت ﻣﻌﻴﻨﻪ ذآﺮﻧﺎهﺎ‪.‬‬
‫‪ -2‬هﻮاﺋﻲ ) دش ( ﻣﻮﺟﺔ ﻟﺒﺚ اﻻﺷﺎرﻩ ﻣﻦ ﺧﻼﻟﻪ‬
‫‪ -3‬ﺳﻨﺤﺘﺎج ﺳﻠﻚ ‪ Coaxial‬ﺧﺎص ﻳﺮﺑﻂ ﺑﻴﻦ اﻟﺪش وﺟﻬﺎز ‪.Access point‬‬
‫ﻣﻼﺣﻀﺔ‪ ) :‬ﺟﻬﺎز اﻻآﺴﺲ ﺑﻮﻳﻨﺖ ﻳﺮﺳﻞ وﻳﺴﺘﻘﺒﻞ( آﻤﺎ ان اﻟﻬﻮاﺋﻲ ﻳﺒﺚ وﻳﺴﺘﻘﺒﻞ اﻻﺷﺎرﻩ‪.‬‬
‫ﻋﻨﺪﻣﺎ ﻗﻤﻨﺎ ﺑﺪراﺳﺔ ﺟﻬﺎز ﺳﻴﻨﺎو وﺟﺪﻧﺎة ﻳﺴﺘﻌﻤﻞ ‪ 14‬ذﺑﺬﺑﻪ او ﻣﺎ ﻧﺴﻤﻴﻬﺎ ﻗﻨﻮات او اﻟﻄﻴ ﻒ‪ ..‬وﺑﻌ ﺾ‬
‫اﻻﺟﻬ ﺰة ﺗ ﺴﺘﻌﻤﻞ ‪ 11‬ﻗﻨ ﺎة ﻣﺜ ﻞ ﻧ ﺖ ﻗﻴ ﺮل ‪ ..‬اﻟﻤﻬ ﻢ‪ ..‬ﺳ ﻴﻨﺎو وﺟ ﺪﻧﺎة ﻳ ﺴﺘﻌﻤﻞ ‪ 14‬ذﺑﺬﺑ ﺔ ‪ .‬وﻓ ﻲ‬
‫ﻣﺸﺮوﻋﻨﺎ هﺬا ﺳ ﻮف ﻧ ﺴﺘﺨﺪم ذﺑﺬﺑ ﺔ واﺣ ﺪﻩ ﻟﻜ ﻲ ﺗ ﺮﺑﻂ ﺑ ﻴﻦ ﻧﻘﻄﺘ ﻴﻦ ﻓﻘ ﻂ‪ ..‬وﻟﻜ ﻦ اذا رﻏﺒ ﺖ ﻓ ﻲ ان‬
‫ﺗﺮﺑﻂ اآﺜﺮ ﻣﻦ ﻧﻘﻄﻪ ﺳﻮف ﺗﺴﺘﻌﻤﻞ ﻟﻜ ﻞ ﻧﻘﻄ ﺔ ﻗﻨ ﺎﻩ ﺗﺨﺘﻠ ﻒ ﻋ ﻦ اﻻﺧ ﺮي‪ ..‬آﻤ ﺎ ﻳﻔ ﻀﻞ ان ﻻ ﺗﻜ ﻮن‬
‫ذﺑﺬﺑﺔ اﻟﻘﻨﺎﻩ اﻟﺘﻲ ﻗﺮرﻧﺎ ان ﻧﺴﺘﻌﻤﻠﻬﺎ ﻣﺸﻐﻮﻟﻪ ﻣﻦ ﻗﺒﻞ اﺣﺪ اﻟﺠﻴﺮان‪ ..‬وﻓﻲ ﺣﺎل اﻧﻬﺎ ﻣﺴﺘﻌﻤﻠﻪ ﻓﻴﻔ ﻀﻞ‬
‫ان ﻧﺨﺘﺎر ﻗﻨﺎﻩ اﺧﺮي ﻏﻴﺮ ﻣﺴﺘﻌﻤﻠﻪ ﻟﻨﻌﻤﻞ ﻋﻠﻴﻬﺎ وذﻟﻚ ﻟﻜﻲ ﻻ ﺗﺘﺪاﺧﻞ اﻻﺷﺎرات ﺑﻴﻨﻨﺎ‪.‬‬

‫‪14‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫رﻗﻢ آﻞ ﻗﻨﺎﻩ وذﺑﺬﺑﺘﻬﺎ‪.‬‬
‫ذﺑ‬

‫ﺬﺑﺘﻬﺎ رﻗ ﻢ‬
‫اﻟﻘﻨﺎﻩ‬
‫اﻟﻤﺴﺘﻌﻤﻠﻪ‬
‫‪2.412‬‬

‫‪1‬‬

‫‪2.417‬‬

‫‪2‬‬

‫‪2.422‬‬

‫‪3‬‬

‫‪2.427‬‬

‫‪4‬‬

‫‪2.432‬‬

‫‪5‬‬

‫‪2.437‬‬

‫‪6‬‬

‫‪2.442‬‬

‫‪7‬‬

‫‪2.447‬‬

‫‪8‬‬

‫‪2.452‬‬

‫‪9‬‬

‫‪2.457‬‬

‫‪10‬‬

‫‪2.462‬‬

‫‪11‬‬

‫‪2.467‬‬

‫‪12‬‬

‫‪2.472‬‬

‫‪13‬‬

‫‪2.484‬‬

‫‪14‬‬

‫ﺟﺪول ‪ :1‬رﻗﻢ اﻟﻘﻨﻮات ﻓﻲ ﺟﻬﺎز ﺳﻴﻨﺎو‬
‫اﻟﺬﺑﺬﺑﺔ اﻟﻤﺘﻮﺳﻄﺔ هﻲ ‪ ..2.445‬واﺳﺘﻌﻤﻠﻨﺎهﺎ ﻟﺤﺴﺎب اﻟﻔﻘﺪ ﻓﻲ اﻟﺴﻠﻚ وﺗ ﺼﻤﻴﻢ اﻻرﻳ ﻞ‪ .‬وﺣﻴ ﺚ اﻧﻨ ﺎ‬
‫ﻗﻤﻨﺎ ﺑﺎﺧﺘﻴﺎر اﻟﺬﺑﺬﺑﺔ اﻟﻤﺘﻮﺳﻄﺔ ﻓﻲ اﻟﺘﺼﻤﻴﻢ ﻓﺎن اﻗﺮب ذﺑﺬﺑﺔ ﺗﺸﻐﻴﻠﻴﺔ ﺳ ﺘﻜﻮن اﻓ ﻀﻞ ه ﻲ اﻟﻘﻨ ﺎة رﻗ ﻢ‬
‫‪ 7‬او ‪ 8‬ﻻﺟ ﻞ اﻓ ﻀﻞ اداء ﻟﻠﺘ ﺸﻐﻴﻞ اﻟﺠ ﺴﺮ اﻻﺳ ﻠﻜﻲ‪ .‬ﻃﺒﻌ ﺎ ﻧﺤ ﻦ ﻧﻘ ﻮل اﻓ ﻀﻞ )ﻧ ﻀﺮﻳﺎ ﺑ ﺴﺒﺐ اﻧﻨ ﺎ‬
‫ﺻﻤﻤﻨﺎ( وﻟﻜﻦ ﺟﻤﻴﻊ اﻟﻘﻨﻮات ﺗﺼﻠﺢ‪.‬‬
‫ﻃﺎﻗﺔ اﻟﺒﺚ اﻟﺘﻲ وﺟﺪﻧﺎهﺎ ﺳﺎﺑﻘﺎ ﻟﺠﻬ ﺎز ﺳ ﻴﻨﺎو = ‪ dB21‬او ﻣ ﺎ ﻳﻌ ﺎدل ‪ 126‬ﻣﻴﻠﻠ ﻲ واط ﺗﻠﻘﺎه ﺎ ﻋﻠ ﻲ‬
‫اﻟﻜﺮﺗﻮن او ﺑﺎﻟﻜﺘﻠﻮج‬
‫آﻴ ﻒ ﺗﻌ ﺮف اﻧﻬ ﺎ ﺗﻌ ﺎدل ‪ 126‬ﻣﻠﻠ ﻲ واط او اﻟﻌﻜ ﺲ‪ ..‬ﻃﺒﻌ ﺎ ﻓﻴ ﻪ ﻋﻼﻗ ﻪ ﺑ ﻴﻦ اﻟﺪﺳ ﺒﻞ واﻟﻤﻴﻠ ﻲ واط‬
‫ﻋﺸﺎن ﺗﺴﺘﻌﻤﻠﻪ ﻟﻮ اﺣﺘﺠﺖ ﺗﺤﻮل ﻣﻦ هﺬي اﻟﻘﻴﻤﻪ ﻟﻬﺬي او اﻟﻌﻜﺲ وهﻲ‪:‬‬

‫‪15‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫هﺬا ﺟﺪول ﺟﺎهﺰ وﺧﺎﻟﺺ‪.‬‬
‫‪dB mW dB mW dB mW dB mW dB mW‬‬
‫‪126‬‬

‫‪21‬‬

‫‪40‬‬

‫‪16‬‬

‫‪13‬‬

‫‪11‬‬

‫‪4‬‬

‫‪6‬‬

‫‪1.3‬‬

‫‪1‬‬

‫‪158‬‬

‫‪22‬‬

‫‪50‬‬

‫‪17‬‬

‫‪16‬‬

‫‪12‬‬

‫‪5‬‬

‫‪7‬‬

‫‪1.6‬‬

‫‪2‬‬

‫‪200‬‬

‫‪23‬‬

‫‪63‬‬

‫‪18‬‬

‫‪20‬‬

‫‪13‬‬

‫‪6‬‬

‫‪8‬‬

‫‪2.0‬‬

‫‪3‬‬

‫‪250‬‬

‫‪24‬‬

‫‪79‬‬

‫‪19‬‬

‫‪25‬‬

‫‪14‬‬

‫‪8‬‬

‫‪9‬‬

‫‪2.5‬‬

‫‪4‬‬

‫‪316‬‬

‫‪25‬‬

‫‪100‬‬

‫‪20‬‬

‫‪30‬‬

‫‪15‬‬

‫‪10‬‬

‫‪10‬‬

‫‪3.2‬‬

‫‪5‬‬

‫ﻣﻼﺣﻀﺔ ‪ :‬ﻓﺎن اﺣﺘﻴﺎﺟﻚ ﻟﺘﻐﻄﻴﺔ ﻣﺴﺎﻓﺔ ‪ 2‬آﻴﻠﻮ ﺗﻘﺮﻳﺒﺎ هﻮ ‪ 100‬ﻣﻴﻠﻲ واط اي ﻣﺎﻳﻌ ﺎدل ‪ 20‬دﻳ ﺴﺒﻞ‪..‬‬
‫اذا آﺎﻧﺖ اﻟﻄﺎﻗﺔ اآﺒﺮ ﻓﻬﺬا اﻓﻀﻞ‪.‬‬
‫ﻃﺒﻌﺎ ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل ﻟﻠﺠﻬﺎز آﻤﺎ ذآﺮﻧﺎ ﺣﻮاﻟﻲ = ‪ )) dBm 72-‬ﺗﻠﻘﺎهﺎ ﻋﻠﻲ اﻟﻜﺮﺗﻮن‪((.‬‬
‫وﺑﻜﺬا اﻧﺘﻬﻴﻨﺎ ﻣﻦ ﻧﺒﺬة ﻋﻦ اﻟﺠﻬﺎز ‪..‬‬
‫ﺧﻼﺻﺔ ﻃﺎﻗﺔ اﻟﺒﺚ راح ﺗﻜﻮن ﺑﻴﻦ ‪21- 17‬‬
‫) اذا ﺣﺼﻠﺖ اآﺒﺮ ﻣ ﻦ ‪ 21‬دﺳ ﺒﻞ ﻓﻬ ﻮ اﻻﻓ ﻀﻞ وه ﻲ اﺟﻬ ﺰة ﻣﻬﺮﺑ ﺔ ﻟﻠﺒﻠ ﺪ وﻣﺨﺎﻟﻔ ﺔ ﻟﻘ ﻮاﻧﻴﻦ هﻴﺌ ﺔ‬
‫اﻻﺗﺼﻼت اﻟﺴﻌﻮدﻳﺔ(‪.‬‬

‫ﺗﻘﺮﻳﺐ ﺗﺼﻮري ﻟﻤﺎ ﺳﻴﺤﺪث ﻟﺘﺴﻬﻴﻞ ﻓﻬﻢ ﻣﻌﺎدﻟﺔ اﻟﻄﺎﻗﺔ‪:‬‬
‫‪-1‬‬
‫‪-2‬‬
‫‪-3‬‬
‫‪-4‬‬
‫‪-5‬‬
‫‪-6‬‬
‫‪-7‬‬

‫اﻻﺷ ﺎرﻩ ﺳ ﻮف ﺗﻨﻄﻠ ﻖ ﻣ ﻦ ﺟﻬ ﺎز ﺳ ﻴﻨﺎو ﺑﻄﺎﻗ ﻪ اﻟﺠﻬ ﺎز اﻟﻤ ﺼﻨﻌﻴﻪ‪ .‬وﺗ ﺴﻤﻲ ‪Transmit‬‬
‫‪power‬‬
‫ﺛﻢ ﺗﺴﺮي ﻓﻲ اﻟﺴﻠﻚ او اﻟﻮﺻﻼت وﺗﻔﻘﺪ ﺑﻌﺾ ﻣﻦ ﻗﻮﺗﻬﺎ ﺑﻨﺎء ﻋﻠﻲ ﻣﻌﺎﻣ ﻞ اﻟﻔﻘ ﺪ واﻟﺘ ﺸﻮﻳﺶ‬
‫ﻟﻠﺴﻠﻚ او اﻟﻮﺻﻼت ‪Loss transmitter cable& connector‬‬
‫ﺗﺼﻞ اﻟﻲ اﻻرﻳﻞ او اﻟﺪش اﻟﺬي ﻳﻘﻮم ﺑﺘﻀﺨﻴﻢ اﻻﺷﺎرﻩ ﻟﺘﻨﻄﻠﻖ وﺗ ﺴﺒﺢ ﻓ ﻲ اﻟﻬ ﻮاء وﺗ ﺴﻤﻲ‬
‫ﻗﻴﻤﺔ اﻟﻄﺎﻗﺔ اﻟﺘﻲ ﺳﺘﻀﺎف ‪. Transmit Antenna gain‬‬
‫ﻗﺒﻞ ان ﺗﺴﺒﺢ اﻻﺷﺎرة ﻓﻲ اﻟﻬﻮاء‪)):‬ﺑﻤﺠﺮد(( ان ﺗﻨﻄﻠ ﻖ اﻻﺷ ﺎرﻩ ﻣ ﻦ اﻟ ﺪش )ﺑﻌ ﺪ ان ﻓﻘ ﺪت‬
‫ﻓﻲ اﻟﺴﻠﻚ او اﻟﻮﺻﻼت ﺑﻌﺾ ﻣﻨﻬ ﺎ واﺿ ﻴﻒ ﻟﻬ ﺎ آ ﺴﺐ اﻟﻬ ﻮاﺋﻲ ) اﻟ ﺪش( (ﺗ ﺴﻤﻲ اﻟﻄﺎﻗ ﺔ‬
‫ﻟﻬﺬة اﻟﻤﺤﺼﻠﻪ ‪.EIRP‬‬
‫ﺑﻤﺠ ﺮد ان ﺗﺒ ﺪاء اﻻﺷ ﺎرﻩ )‪ (EIRP‬اﻟ ﺴﺒﺎﺣﻪ ﺑ ﺴﺮﻋﺔ اﻟ ﻀﻮء ﻓﺎﻧﻬ ﺎ ﺗ ﺼﻄﺪم ﺑ ﺎﻟﻬﻮاء‬
‫)ﺟﺰﺋﺎت اﻟﻤﺎء واﻟﻐﺒﺎر واﻟﻬ ﻮاء( ﻓﺘ ﻀﻌﻒ ﻃﺎﻗ ﺔ اﻻﺷ ﺎرﻩ ﻣ ﻊ ﺳ ﺒﺎﺣﺘﻬﺎ ﻓ ﻲ اﻟﻬ ﻮء‪ .‬وﺗ ﺴﻤﻲ‬
‫اﻟﻄﺎﻗﻪ اﻟﺘﻲ ﺳﻮف ﺗﻔﻘﺪ ﻓﻲ اﻟﻬﻮاء ‪Free Space Path Loss‬‬
‫ﻋﻨﺪﻣﺎ ﺗﺼﻞ هﺬﻩ اﻻﺷﺎرﻩ ﻟﻠﻄﺮف اﻻﺧﺮ وﺗﺼﻄﺪم ﺑﺎﻟﺪش ﻳﺘﻢ ﺗﻀﺨﻴﻤﻬﺎ ﺑﻤ ﺎ ﻓﻴﻬ ﺎ ﻣ ﻦ ﺗ ﺸﻮة‬
‫وﺗﺸﻮﻳﺶ ﻣﺮﻩ ﺛﺎﻧﻴﻪ ﺑﻮاﺻﻄﺔ ‪Transmit Antenna gain‬‬
‫ﺗ ﺴﺮي اﻻﺷ ﺎرة ﻓ ﻲ اﻟ ﺴﻠﻚ او اﻟﻮﺻ ﻼت وﺗﻔﻘ ﺪ اﻳ ﻀﺎ ﺑﻌ ﺾ ﻣ ﻦ ﻗﻮﺗﻬ ﺎ ‪Loss‬‬
‫‪transmitter cable connector‬‬

‫‪16‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪ -8‬ﺗﺼﻞ اﺧﻴﺮا ﻟﻠﺠﻬﺎز اﻟﺜﺎﻧﻲ وﻗﺪ ﺿﻌﻔﺖ اﻻﺷ ﺎرﻩ وﻟﻜ ﻦ اذا آﺎﻧ ﺖ ﻃﺎﻗ ﺔ ﺣ ﺴﺎﺳﻴﺔ اﻻﺳ ﺘﻘﺒﺎل‬
‫ﻟﻠﺠﻬﺎز اآﺒﺮ ﻣﻦ ﻃﺎﻗﺔ اﻻﺷﺎرﻩ اﻟﻤﺴﺘﻘﺒﻠﻪ هﻨﺎ ﻳﻤﻜﻦ ﻟﻠﺠﻬﺎز آﺸﻒ وﻗﺮاﺋ ﺔ اﻻﺷ ﺎرﻩ اﻟﻤ ﺸﻮهﻪ‬
‫واﻋ ﺎدة ﺻ ﻴﺎﻏﺘﻬﺎ ﺑﺎﻟ ﺸﻜﻞ اﻟ ﺼﺤﻴﺢ‪ ,‬ﻻن ﻃﺎﻗﺘ ﻪ ﻓ ﻲ آ ﺸﻒ اﻻﺷ ﺎرﻩ اآﺒ ﺮ ﻣ ﻦ اﻟﺘ ﺸﻮﻩ ﻓ ﻲ‬
‫اﻻﺷﺎرﻩ‪Receiver sensitivity .‬‬
‫ﻃﺮﻳﻘﺔ اﻟﺤﺴﺎب‪:‬‬
‫ﻣﻦ ﻣﺎ ﺳﺒﻖ ﻓﺎن ﻃﺎﻗﻪ اﻻﺷﺎرﻩ ﺑﻤﺠﺮد اﻧﻄﻼﻗﻬﺎ ﻣﻦ اﻟﺪش وﻗﺒﻞ ان ﺗﺴﺒﺢ ﻓﻲ اﻟﻬﻮاء او ﻣﺎ ﻳﺴﻤﻲ‬
‫)‪ = (EIRP‬ﻃﺎﻗﻪ ﺑﺚ اﻟﺠﻬﺎز – اﻟﻄﺎﻗﻪ اﻟﻤﻔﻘﻮدﻩ ﻓﻲ اﻟﺴﻠﻚ وﻓﻲ اﻟﻮﺻﻼت‪ +‬ﻃﺎﻗﺔ اﻻرﻳﻞ‬
‫ﻋﺎدﻩ اﻟﻔﻘﺪ ﻓﻲ اﻟﻮﺻﻼت ﺻﻐﻴﺮ ﻳﻤﻜﻦ ان ﻧﺘﻮﻗﻌﺔ وﻟﻜﻦ ﺳﻮف ﻧﻔﺮض اﻧﻪ ﺻﻔﺮ‪ .‬ﻟﺘﺴﻬﻴﻞ اﻟﺤﺴﺎب‪.‬‬
‫ﻣﻠﺨﺺ اﻟﻤﻌﻠﻮﻣﺎت اﻟﺘﻲ ﺗﻮﻓﺮت ﻟﺪﻳﻨﺎ اﻟﻲ اﻻن‪:‬‬
‫ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل ﻟﻠﺠﻬﺎز ﺣﻘﻲ ﺣﻮاﻟﻲ = ‪dBm 72-‬‬
‫ﻃﺎﻗﻪ ﺑﺚ اﻟﺠﻬﺎز ﻣﻌﺮوﻓﻪ = ‪ dBm21‬او ﻣﺎ ﻳﻌﺎدل ‪ 126‬ﺑﺎﻟﻤﻠﻴﻠﻲ واط‬
‫ﻣﻘﺪار اﻟﻔﻘﺪ ﻓﻲ اﻟﺴﻠﻚ هﻮ ‪dB 4.1‬‬
‫ﻋﺪد ﻗﻨﺎوة ذﺑﺬﺑﺎة ﺳﻴﻨﺎو هﻲ ‪ 14‬ﻗﻨﺎة وﻗﺮرﻧﺎ اﺳﺘﻌﻤﺎل اﻟﻘﻨﺎة ‪ 7‬او ‪8‬‬
‫ﻣﺘﻮﺳﻂ اﻟﺬﺑﺬة اﻟﺘﻲ ﺣﺴﺒﻨﺎهﺎ ﻣﻦ ﺟﻤﻴﻊ ﻗﻨﻮات ﺳﻴﻨﺎو =‪ 2445‬ﻣﻴﻘﺎ هﻴﺮﺗﺰ‬

‫آﻴﻒ ﻧﺤﺴﺐ اﻟﻄﺎﻗﻪ اﻟﻤﻔﻘﻮدﻩ ﻓﻲ اﻟﻬﻮاء ﻟﻤﺸﺮوﻋﻨﺎ؟‬
‫ﻟﻮ ﻓﺮﺿﻨﺎ اﻧﻨﺎ ارﺳﻠﻨﺎ اﺷ ﺎرﻩ ﺑﻄﺎﻗ ﻪ ﻣﻌﻴﻨ ﻪ وﺟﻌﻠﻨﺎه ﺎ ﺗ ﺴﺒﺢ ﺑﺎﺗﺠ ﺎﻩ ﻣﻌ ﻴﻦ ﻓ ﻲ اﻟﻬ ﻮاء‪ .‬ﻓ ﺎن ﻃﺎﻗ ﺔ‬
‫اﻻﺷﺎرﻩ ﺳﺘﻀﻌﻒ آﻠﻤﺎ ﺳﺒﺤﺖ اﻻﺷ ﺎرﻩ ﻣ ﺴﺎﻓﺔ اﻃ ﻮل اﻟ ﻲ ان ﺗﺘﻼﺷ ﻲ ه ﺬﻩ اﻻﺷ ﺎرﻩ ﻣ ﻊ ﻃ ﻮل‬
‫اﻟﻤﺴﺎﻓﻪ‪ ..‬ﻓﻠﻮ ﻓﺮﺿﻨﺎ اﻧ ﻪ ﻳﻮﺟ ﺪ ﻟ ﺪﻳﻨﺎ ﺟﻬ ﺎز ﻧﻘ ﻴﺲ ﺑ ﻪ ﻃﺎﻗ ﺔ اﻻﺷ ﺎرﻩ ﻋﻠ ﻲ ﻣ ﺴﺎﻓﺎت ﻣﺨﺘﻠﻔ ﻪ ﻣ ﻦ‬
‫ﻣﻜﺎن اﻟﺒﺚ ﻓﻤﺎ هﻮ ﻣﻘﺪار اﻟﻔﻘﺪ اﻟﺬي ﺳﻨﺠﺪﻩ‪ .‬ﻓﻲ اﻟﻮاﻗﻊ ﻳﻤﻜﻦ اﻳﺠﺎد ﻣﻘﺪار اﻟﻔﻘﺪ ه ﺬا ﺑﻘ ﺎﻧﻮن ﺑ ﺪﻻ‬
‫ﻣﻦ اﺳﺘﻌﻤﺎل ﺟﻬﺎز‪.‬‬
‫ﻣﺜﺎل‪ :‬آﻢ ﺳﻴﻜﻮن ﻣﻘﺪار اﻟﻔﻘﺪ ﻓﻲ ﻃﺎﻗﻪ اﺷﺎرﻩ ذﺑﺬﺑﺘﻬﺎ‪ 2.445‬ﻗﻴﻘﺎ هﻴﺮﺗﺰ )‪ 2445‬ﻣﻴﻘ ﺎ هﻴﺮﺗ ﺰ (‬
‫وذﻟﻚ ﻋﻨﺪﻣﺎ ﻧﻘﻴﺲ ﻃﺎﻗﺘﻬﺎ ﻋﻠﻲ ﺑﻌﺪ ‪ 2.5‬آﻴﻠﻮ وآﻢ ﺳﻴﻜﻮن ﻣﻘ ﺪار اﻟﻔﻘ ﺪ ﻟ ﻮ ﻗ ﺴﻨﺎﻩ ﻋﻠ ﻲ ﺑﻌ ﺪ ‪3.5‬‬
‫آﻴﻠﻮ‬
‫اﻟﻘﺎﻧﻮن‪:‬‬
‫ﻣﻘ ﺪار ﻓﻘ ﺪ اﻟﻄﺎﻗ ﻪ ﻓ ﻲ اﻟﺠ ﻮ )‪ * 20] + 32.4=(dBI‬ﻟ ﻮ )اﻟﻤ ﺴﺎﻓﻪ ﺑ ﺎﻟﻜﻴﻠﻮﻣﺘﺮ* ‪ +(20‬ﻟ ﻮ )‬
‫ذﺑﺬﺑﺔ اﻻﺷﺎرﻩ ﺑﺎﻟﻤﻴﻘﺎهﻴﺮﺗﺰ([‪.‬‬
‫او ﺑﺎﻻﻧﺠﻠﻴﺰي‬
‫ﻣﻘﺪار ﻓﻘﺪ اﻟﻄﺎﻗﻪ ﻓﻲ اﻟﺠﻮ )‪((LOG(f))+(20*LOG(X*20)+32.4 =(dBI‬‬
‫ﺣﻴﺚ ان ‪ X :‬هﻲ اﻟﻤﺴﺎﻓﻪ اﻟﻤﻄﻠﻮب ﺣﺴﺎب اﻟﻄﺎﻗﻪ ﻋﻨﺪﻩ ) ﻳﺠﺐ ان ﺗﻜﻮن ﺑﺎﻟﻜﻴﻠﻮﻣﺘﺮ(‬
‫‪ : f‬ذﺑﺬﺑﺔ اﻻﺷﺎرﻩ اﻟﺘﻲ ﺗﺴﺒﺢ ﺑﻬﺎ ﻓﻲ اﻟﻬﻮاء ﺑﺎﻟﻤﻴﻘﺎ هﻴﺮﺗﺰ‪.‬‬

‫‪17‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اذا‪ ,‬ﻣﻘ ﺪار اﻟﻄﺎﻗ ﺔ اﻟﻤﻔﻘ ﻮدﻩ ﻓ ﻲ اﻟﺠ ﻮ ﻋﻨ ﺪﻣﺎ ﺗﻘﻄ ﻊ ﻣ ﺴﺎﻓﺔ ‪ 2.5‬آﻴﻠ ﻮﻣﺘﺮ =‬
‫‪((LOG(2445))+(20*LOG(2.5*20)+32.4‬‬
‫‪dBI 108.1243774= 7.958800173+ 67.76557727 + 32.4‬‬
‫ﻣﻘ ﺪار اﻟﻄﺎﻗ ﺔ اﻟﻤﻔﻘ ﻮدﻩ ﻓ ﻲ اﻟﺠ ﻮ ﻋﻨ ﺪﻣﺎ ﺗﻘﻄ ﻊ ﻣ ﺴﺎﻓﺔ ‪ 3.5‬آﻴﻠ ﻮﻣﺘﺮ =‬
‫‪((LOG(2445))+(20*LOG(3.5*20)+32.4‬‬
‫‪dBI 111.0469382=10.88136089 + 67.76557727 + 32.4‬‬
‫ﻻﺣﻆ ان اﻟﻔﻘﺪ ﻓﻲ ﻃﺎﻗﺔ اﻻﺷﺎرﻩ ﺑﻴﻦ اﻟﻤ ﺴﺎﻓﺘﻴﻦ ﻟ ﻴﺲ آﺒﻴ ﺮ ﺟ ﺪا ‪ ..‬وه ﻮ ﺣ ﻮاﻟﻲ ‪ 3‬دﺳ ﺒﻞ ﻋﻨ ﺪﻣﺎ‬
‫ﺳﺎﻓﺮت اﻻﺷﺎرة ﻣﻦ ‪ 2.5‬آﻴﻠﻮﻣﺘﺮ اﻟﻲ ‪ 3.5‬آﻴﻠﻮ‪ ..‬ﻳﻌﻨﻲ ‪ 3‬دﺳﺒﻞ ﻟﻠﻔﺮق ﺑﻴﻦ اﻟﻤﺴﺎﻓﺘﻴﻦ‪.‬‬
‫اﻻن ﻧﺘﺴﺘﻄﻴﻊ ان ﻧﺨﻤﻦ ﺗﻘﺮﻳﺒﺎ‬
‫اﻟﻤﺴﺎﻓﺔ ﻓﻲ ﻣﺸﺮوﻋﻨﺎ هﻲ ‪ 2‬آﻴﻠﻮ‪ ..‬اذا ﺳﺘﻜﻮن ﻃﺎﻗﺔ اﻟﻔﻘﺪ ﻟﻮ ﺗﻢ ﺣﺴﺎﺑﺘﻬﺎ =‪dBI 106.1862‬‬
‫ﻃﺎﻗﺔ اﻟﻔﻘﺪ ﻓﻲ اﻟﻬﻮاء ﻟﻤﺴﺎﻓﺔ ‪ 2‬آﻴﻠﻮ =‪dBI 106.1862‬‬

‫ﻃﺎﻗﺔ اﻻرﻳﻞ‪:‬‬
‫اﻟﺴﻮال آﻴﻒ ﻧﺠﺪ ﻃﺎﻗﺔ اﻻرﻳﻞ؟‬
‫ﻧﺤ ﻦ ﺳ ﻮف ﻧﻘ ﻮم ﺑﺘ ﺼﻨﻴﻊ اﻻرﻳ ﻞ ﻟﺘﻐﻄﻴ ﺔ ﻣ ﺴﺎﻓﺔ آﺒﻴ ﺮة ﺗ ﺼﻞ اﻟ ﻲ ‪ 2‬وﻧ ﺺ آﻴﻠ ﻮ او ‪ 3‬آﻴﻠ ﻮ‬
‫)وﻟﻜﻦ ﻻﻳﻤﻜﻦ ان ﻧﺒﺪاء ﺑﺪون ﺗﻮﻗﻊ(‪..‬‬
‫ﻳﺠﺐ ان ﻻﻳﻜﻮن اﻟﺪش ﺻﻐﻴﺮ ﻓﻨﻔﺸﻞ وﻻ ﻳﻜﻮن آﺒﻴﺮ ﻓﻴﺸﻜﻞ ﺣﻤﻞ آﺒﻴﺮ ﻋﻠﻰ اﻟﺠﻬﺎز‪.‬‬
‫ﻟﺬﻟﻚ ﻳﺠﺐ ان ﻧﺤﺪد ﺗﻘﺮﻳﺒﺎ آﻢ هﻮ ﻣﻘﺪار اﻟﻜﺴﺐ ﻟﻼرﻳﻞ اﻟﺨﺎرﺟﻲ‪..‬وﻻﺟ ﻞ ان ﻧﺒ ﺪاء‪ ,‬ﺑ ﺎ ﻟ ﺘﺨﻤﻦ‬
‫اوﻟﻲ ﻟﻤﻘﺪار آﺴﺐ اﻻرﻳﻞ اﻟﺬي ﺳﻨﺼﻨﻌﺔ‪ .‬ﻳﺠﺐ ان ﻳﻜﻮن اﻟﺘﺨﻤﻴﻦ ﻣﻨﻄﻘﻴﺎ‪..‬‬
‫ﺑﻘﻠﻴ ﻞ ﻣ ﻦ اﻟﺒﺤ ﺚ ﻓ ﻲ اﻻﻧﺘﺮﻧ ﺖ ﺗﺠ ﺪ ان ﻣﻌ ﻀﻢ اﻻرﻳ ﻼت اﻟﺨﺎرﺟﻴ ﺔ اﻟﻤ ﺴﺘﻌﻤﻠﺔ ﻣ ﻊ اﺟﻬ ﺰة‬
‫اﻻآﺴﺲ ﺑﻮﻳﻨﺖ اﻟﻤﺨﺘﻠﻔﺔ ﺗﺘﺮاوح ﺑﻴﻦ ‪ 14‬دﻳﺴﺒﻞ و ‪ 23‬دﻳﺴﺒﻞ‪..‬‬
‫اذا ﻳﺠﺐ ان ﻳﻜﻮن اﻻرﻳﻞ ﺣﻘﻨﺎ ﻓﻲ هﺬا اﻟﻨﻄﺎق‪.‬‬
‫ﺳﻮف ﻧﻘﻮم ﺑﺘﺼﻨﻴﻊ اﻻرﻳﻞ ﺑﺎﺳﺘﻌﻤﺎل ﻃﺎﺳﺔ‪..‬‬
‫ﻗﺒﻞ اﻟﺘﺼﻨﻴﻊ‪ ,‬ﻓﺎن اﻟﻜﺴﺐ ﻳﻌﺘﻤﺪ ﻋﻠﻰ ﺣﺠﻢ اﻻرﻳﻞ )اﻟﺪش(‪ ,‬ﻓﻴﻤﻜﻦ ان ﺗ ﺼﻨﻊ اﻻرﻳ ﻞ ﻣ ﻦ ﺧ ﻼل‬
‫ﻃﺎﺳﺔ ﻣﻔﻠﻄﺤﺔ ﻋﻠﻰ ﺷﻜﻞ ﻗﻄﻊ ﻧﺎﻗﺺ‪.‬‬
‫ﻣﻦ ﺧﻼل اﺑﻌﺎد اﻟﻄﺎﺳﺔ ﻳﻤﻜﻦ ﺗﻘﺮﻳﺒﺎ ﻣﻌﺮﻓﺔ اﻟﻜﺴﺐ اﻟﺬي ﺳﻴﻨﺘﺞ ﻣﻦ ﺧﻼل اﺳﺘﻌﻤﺎل اﻟﻄﺎﺳﺔ‪.‬‬
‫ﻓﻜﻠﻤﺎ آﺎﻧﺖ اﻟﻄﺎﺳﺔ آﺒﻴﺮة آﺎن اﻟﻜﺴﺐ اآﺒﺮ وآﻠﻤﺎ آﺎن اﻟﻄﺎﺳﺔ ﺻﻐﻴﺮة آﺎن اﻟﻜﺴﺐ اﺻﻐﺮ‪.‬‬
‫اﻟﺼﻮرة اﻟﺘﺎﻟﻴﺔ هﻲ اﻟﻄﺎﺳﺔ اﻟﺘﻲ ﺗﻢ اﺧﺘﻴﺎرهﺎ وهﻲ ﻣﻔﻠﻄﺤﺔ ﺗﺸﺒﺔ آﺜﻴﺮا اﻟﻘﻄﻊ اﻟﻨﺎﻗﺺ‪..‬‬
‫هﻨﺎك ﻗﺎﻧﻮن ﻳﻤﻜﻦ ان ﻧﺤﺴﺐ ﻣﻦ ﺧﻼﻟﺔ اﻟﻜﺴﺐ اﻟﺬي ﺳﻨﺤﺼﻞ ﻋﻠﻴ ﺔ ﻣ ﻦ ﺧ ﻼل اﻟﻄﺎﺳ ﺔ ﺑﻤﺠ ﺮد‬
‫ﻣﻌﺮﻓﺔ اﻟﺬﺑﺬﺑﺔ وﻗﻄﺮ اﻟﻄﺎﺳﺔ ﺑﺸﺮط ان ﻳﻜ ﻮن اﻟ ﺸﻜﻞ ﺑ ﺸﻜﻞ ﻗﻄ ﻊ ﻧ ﺎﻗﺺ ﺑﻤﺜ ﻞ ﻃﺎﺳ ﺘﻨﺎ )اﻧ ﻀﺮ‬
‫اﻟﺼﻮرة(‪) .‬ﻳﻌﻨﻲ ﻣﺎﺗﺴﺘﻌﻤﻞ هﺬا اﻟﻘﺎﻧﻮن ﻓﻲ دش ﺛﺎﻧﻲ ﻣﺨﺘﻠﻒ ﻓﻲ ﺷﻜﻠﺔ(‪.‬‬
‫اذا ﻗﺒﻞ ﺗﺼﻨﻴﻊ اﻻرﻳﻞ ﺣﻘﻨﺎ ﻗﻤﻨ ﺎ ﺑﺤ ﺴﺎب اﻟﻜ ﺴﺐ ﻟﻤﺠﻤﻮﻋ ﺔ ﻣ ﻦ اﻟﻄ ﻴﺲ ‪ ..‬وﺗ ﻢ اﺧﺘﻴ ﺎر اﻟﻄﺎﺳ ﺔ‬
‫آﻤﺎ ﻓﻲ اﻟﺼﻮرة‪.‬‬
‫هﺬي اﻟﻤﻌﺎدﻟﺔ‪:‬‬
‫‪18‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫آﺴﺐ اﻻرﻳﻞ )اﻟﻄﺎﺳﺔ( ﺗﻘﺮﻳﺒﺎ =)‪-42.2+20Log(D)+20Log(f‬‬
‫ﺣﻴﺚ ان ‪ D‬هﻲ ﻃﻮل ﻗﻄﺮ اﻟﺪش ﺑﺎﻟﻤﺘﺮ‬
‫‪ : f‬هﻲ اﻟﺬﺑﺬﺑﺔ اﻟﺘﻲ ﺳﺘﺴﺘﻌﻤﻞ ﻟﻬﺬا اﻟﺪش ﺑﺎﻟﻤﻴﻘﺎ هﻴﺮﺗﺰ‪.‬‬

‫ﻓﻲ هﺬا اﻟﺠﺪول ﻗﻤﺖ ﺑﻌﻤﻞ ﺣﺴﺎﺑﺎت ﺑﻮاﺳﻄﺔ اآﺴﻞ ﻻﻗﻄﺎر ﻃﻴﺲ ﻣﺨﺘﻠﻔﺔ‪..‬‬
‫ﻗﻄﺮ اﻟﻄﺎﺳﺔ‬
‫‪0.1‬‬
‫‪0.2‬‬
‫‪0.3‬‬
‫‪0.4‬‬
‫‪0.5‬‬
‫‪0.6‬‬
‫‪0.7‬‬
‫‪0.8‬‬
‫‪0.9‬‬
‫‪1‬‬
‫‪1.1‬‬

‫اﻟﻜﺴﺐ اﻟﻤﺤﺴﻮب‬
‫‪5.565577269‬‬
‫‪11.58617718‬‬
‫‪15.10800236‬‬
‫‪17.6067771‬‬
‫‪19.54497736‬‬
‫‪21.12860228‬‬
‫‪22.46753807‬‬
‫‪23.62737701‬‬
‫‪24.65042746‬‬
‫‪25.56557727‬‬
‫‪26.39343097‬‬

‫وﻧﺴﺘﻨﺘﺞ ﺑﺎن ﻣﻮاﺻﻔﺎت اﻟﻄﺎﺳﺔ ﻳﺠﺐ ان ﻳﻜﻮن ﻗﻄﺮهﺎ ﻣﺎﺑﻴﻦ ‪ 0.3‬اﻟﻲ ‪ 0.8‬ﻣﺘﺮ‪..‬‬
‫ﻃﺒﻌﺎ ﻟﻘﻴﺖ اﻧﺎ ﻃﺎﺳﺔ ﻃﻮل ﻗﻄﺮهﺎ ‪0.33‬ﻣﺘﺮ‪ .‬آﻤﺎ ﻓﻲ اﻟﺼﻮرة‪..‬‬
‫اذا ﺳﻮف ﻳﻜﻮن آﺴﺐ اﻟﻄﺎﺳﺔ ﺣﻘﺘﻲ آﻤﺎ ﻳﻠﻲ‪:‬‬
‫اﻟﻘﻄﺮ =‪ 33=D‬ﺳﻢ‪ 0.33 = ..‬ﻣﺘﺮ‬
‫واﻟﺬﺑﺬﺑﺔ اﻟﻤﺘﻮﺳﻂ اﻟﺘﻲ ﺳﻮف ﺗﺴﺘﻌﻤﻞ ﻟﻬﺬة اﻟﻄﺎﺳﺔ = ‪ 2445 = f‬ﻣﻴﻘﺎ هﻴﺮﺗﺰ‬
‫آﺴﺐ اﻻرﻳﻞ ﺗﻘﺮﻳﺒﺎ =)‪-42.2+20Log(0.33)+20Log(2445‬‬
‫آﺴﺐ اﻻرﻳﻞ ﺗﻘﺮﻳﺒﺎ =‪dB 15.93586‬‬

‫‪19‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﻧﺘﻬﻴﻨﺎ ﻣﻦ ﺗﺤﺪﻳﺪ ﻃﺎﺳﺔ وﺣﺴﺒﻨﺎ اﻟﻜﺴﺐ اﻟﺬي ﺳﻮف ﻳﻨﺘﺞ وهﻮ ﻗﺮاﺑﺔ ‪ 16‬دﻳﺴﺒﻞ‬
‫ﻟﻨﻨﻀﻢ اﻓﻜﺎرﻧﺎ ﻣﻦ ﺟﺪﻳﺪ‪..‬‬
‫وهﺬا اﻟﺠﺰاء ﻣﻬﻢ ﺟﺪا‪..‬‬
‫اﻟﻤﻌﻄﻴﺎت اﻟﺘﻲ ﺗﻮﻓﺮت ﻟﺪﻳﻨﺎ‪:‬‬
‫ﻃﺎﻗﻪ ﺑﺚ اﻟﺠﻬﺎز ﻣﻌﺮوﻓﻪ = ‪ dBm21‬او ﻣﺎ ﻳﻌﺎدل ‪ 126‬ﺑﺎﻟﻤﻠﻴﻠﻲ واط‬
‫ﺣﺴﺎﺳﻴﺔ اﻻﺳﺘﻘﺒﺎل ﻟﻠﺠﻬﺎز ﺣﻘﻲ ﺣﻮاﻟﻲ = ‪dBm 72-‬‬
‫ﻣﻘﺪار اﻟﻔﻘﺪ ﻓﻲ اﻟﺴﻠﻚ هﻮ ‪dB 4.1‬‬
‫ﻋﺪد ﻗﻨﺎوة ذﺑﺬﺑﺎة ﺳﻴﻨﺎو هﻲ ‪ 14‬ﻗﻨﺎة وﻗﺮرﻧﺎ اﺳﺘﻌﻤﺎل اﻟﻘﻨﺎة ‪ 7‬او ‪8‬‬
‫ﻣﺘﻮﺳﻂ اﻟﺬﺑﺬة اﻟﺘﻲ ﺣﺴﺒﻨﺎهﺎ ﻣﻦ ﺟﻤﻴﻊ ﻗﻨﻮات ﺳﻴﻨﺎو =‪ 2445‬ﻣﻴﻘﺎ هﻴﺮﺗﺰ‬
‫ﻃﺎﻗﺔ اﻟﻔﻘﺪ ﻓﻲ اﻟﻬﻮاء = ‪dBI 106.1862‬‬
‫آﺴﺐ اﻻرﻳﻞ ﺗﻘﺮﻳﺒﺎ =‪dB 15.93586‬‬

‫اﻻن ﻧﻘﻮم ﺑﺎﻟﺤﺴﺎﺑﺎت ﻟﻤﻌﺮﻓﺔ ﻧﺴﺒﺔ ﻧﺠﺎح اﻟﺘﻐﻄﻴﺔ‪..‬‬
‫ﺳﺒﻖ وﻧﺎﻗﺸﻨﺎ اﻟﻤﻌﺎدﻟﺔ اﻟﺘﺎﻟﻴﺔ‪..‬‬
‫)‪ =(EIRP‬ﻃﺎﻗﻪ ﺑﺚ اﻟﺠﻬﺎز – اﻟﻄﺎﻗﻪ اﻟﻤﻔﻘﻮدﻩ ﻓﻲ اﻟﺴﻠﻚ وﻓﻲ اﻟﻮﺻﻼت‪ +‬ﻃﺎﻗﺔ اﻻرﻳﻞ‬
‫)‪32.8= 15.9 +4.1 – 21 =(EIRP‬‬
‫ هﺬة اﻟﻨﺘﻴﺠﺔ ﺗﺮﻣﺰ اﻟﻲ ﻗﻴﻤﺔ ﻃﺎﻗﺔ اﻻﺷﺎرة ﺑﻤﺠﺮد اﻧﻄﻼﻗﻬﺎ ﻣﻦ اﻟﺪش اﻻول وﻗﺒﻞ ان ﺗﺴﺒﺢ ﻓ ﻲ‬‫اﻟﻬﻮاء‪ ..‬ﻓﺎن ﻣﻘﺪارهﺎ هﻮ ‪) dB 32.8‬وذﻟﻚ ﺑﻌﺪ ان ﻓﻘﺪ ﺟﺰاء ﻣﻨﻬﺎ ﻓﻲ اﻟﻮﺻﻼت واﻟﺴﻠﻚ(‬
‫اﻻن هﻲ ﻟﺤﻀﺔ ﺳﺒﺎﺣﺘﻬﺎ ﻓﻲ اﻟﻬﻮاء ﺑﺎﺗﺠﺎة اﻟﻨﻘﻄﺔ اﻟﺜﺎﻧﻴﺔ‪,,,‬‬
‫ﺳﻮف ﺗﺤﺘﺎج هﺬة اﻻﺷﺎرة اﻟﻲ ان ﺗﻘﻄﻊ اﻟﻤﺴﺎﻓﺔ آﺎﻣﻠﺔ )وﻗﺪ ﺗ ﻢ ﺣ ﺴﺎب اﻟﻔﻘ ﺪ ﻓ ﻲ اﻟﻬ ﻮاء ﻣ ﺴﺒﻘﺎ(‬
‫وﺳﻮف ﺗﺼﻞ اﻟﻲ اﻟﺪش اﻟﺜﺎﻧﻲ‪..‬‬
‫ﻃﺎﻗ ﺔ اﻻﺷ ﺎرة ﺑﻌ ﺪ اﻟ ﺴﺒﺎﺣﺔ وﻗﺒ ﻞ اﺻ ﻄﺪاﻣﻬﺎ ﺑﺎﻟ ﺪش اﻟﺜ ﺎﻧﻲ = ‪73.3862-=106.1862- 32.8‬‬
‫‪dB‬‬
‫اﻻن ﺳﻮف ﺗﺴﻄﺪم ﺑﺎﻻرﻳﻞ وﺗﺘﻀﺨﻢ ﺛﻢ ﺗﺴﺮي ﻓﻲ اﻟ ﺴﻠﻚ وﺗﻔﻘ ﺪ ﻓﻴ ﺔ آﻤﻴ ﺔ ﻣ ﻦ ﻃﺎﻗﺘﻬ ﺎ ﻟﺘ ﺼﻞ اﻟ ﻲ‬
‫اﻟﺠﻬﺎز وﻗﺒﻞ ان ﺗﺪﺧﻞ ﻓﻴﺔ ﻻﺟﻞ اآﺘﺸﺎﻓﻬﺎ‪.‬‬
‫ﻃﺎﻗ ﺔ اﻻﺷ ﺎرة اﻟﻮاﺻ ﻠﺔ ﻗﺒ ﻞ ان ﺗ ﺪﺧﻞ اﻟﺠﻬ ﺎز=‪61.5502 -= 4.1 – 15.936 + 73.3862-‬‬
‫‪dB‬‬
‫اﻻن ﺳﻮف ﻳﺘﻢ اﺳﺘﻜﺸﺎف اﻻﺷﺎرة‪ ,,‬وهﻮ ﻃﺮح اﻟﺤﺴﺎﺳﻴﺔ ﻣﻦ هﺬة اﻟﻘﻴﻤﺔ‪.‬‬
‫اذا اﻻﺷﺎرة اﻟﻤﻜﺘﺸﻔﺔ = ‪dB 10.4= (72-) - 61.5502 -‬‬
‫اﻟﻨﺘﻴﺠﺔ هﻲ ‪ 10.4498‬دﻳﺴﺒﻞ وهﻲ ﻣﻮﺟﺒﺔ‪.‬‬
‫آﻴﻒ اﻧﻀﺮ ﻟﻬﺬة اﻟﻨﺘﻴﺠﺔ‪..‬‬
‫اﻟﻤﻮﺟﺐ‪ :‬ﻣﻌﻨﻲ ان اﻻﺷﺎرة ﻟﻢ ﺗﻤﻮت وهﻲ ﺣﻴﺔ‪.‬‬

‫‪20‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﻟﻘﻴﻤﺔ )‪ (10.4498‬هﻲ ﻃﺎﻗﺔ اﻻﺷﺎرة اﻟﺘﻲ وﺻﻠﺖ وهﻲ ﻟﺘﻌﻮض اﻟﻔﻘﺪ ﻓ ﻲ اﻟﻄﺎﻗ ﺔ ﻓ ﻲ ﺣ ﺎل اﺻ ﺒﺢ‬
‫اﻟﺠﻮا ﻣﻤﻄﺮا او ﻟﺘﻐﻄﻴﺔ اﻟﻔﻘﺪ ﻓﻲ اﻟﻮﺻﻼت اﻟﺘﻲ اهﻤﻠﻨﺎهﺎ‪..‬‬
‫ﻃﺒﻌﺎ ﻳﻜﻔﻲ ﻳﺼﻠﻚ ‪ 7‬دﻳﺴﺒﻞ )ﻳﻌﻨﻲ ﻻزم ﻳﺒﻘﻲ ﻣﻦ اﻟﻄﺎﻗﺔ آﺎﻗﻞ ﻗﻴﻤ ﺔ ﺣ ﺪود ‪ 7‬دﻳ ﺴﺒﻞ واﺻ ﻠﺔ ﻟﻠﻨﻘﻄ ﺔ‬
‫اﻟﺜﺎﻧﻴﺔ ﻟﻜﻲ ﺗﻌﻮض اﻟﻔﻘﺪ(‪ ..‬وﺣﻴﺚ اﻧﺔ وﺻﻠﻨﺎ ‪ 10.4498‬دﻳﺴﺒﻞ ﻓﺎﻧﻨﺎ هﺬا ﻳﻌﻨﻲ ﺑﺎﻧﻨ ﺎ ﻣﺘﺎآ ﺪﻳﻦ ﺑﺎﻧ ﺔ‬
‫ﺳﻮف ﻳﻐﻄﻲ اﻟﻤﺴﺎﻓﺔ ﺑﺪون اي ﻣﺸﺎآﻞ وﺑﺜﺒﺎت ﻣﻤﻤﻤﺘﺎاااااااااز‪..‬‬
‫اﻻن ﻳﺎﺗﻲ ﺳﻮال؟‬
‫ﻣﺸﺮوﻋﻨﺎ هﺬا آﺎﻧﺖ اﻟﻤﺴﺎﻓﺔ ‪ 2‬آﻴﻠﻮ‪..‬‬
‫وﻟﻜﻦ ﻣﺎهﻲ اﺑﻌﺪ ﻧﻘﻄﺔ ﻳﻤﻜﻦ ان ﻧﻨﻔﺬ ﻓﻴﻬﺎ هﺬا اﻟﻤﺸﺮوع ﺑﻨﻔﺲ اﻟﻄﺎﺳﺔ اﻟﺘﻲ اﺧﺘﺮﻧﺎهﺎ؟‬
‫ﻗﻤ ﺖ ﺑﺎﻋ ﺎدة اﻟﺤ ﺴﺎﺑﺎت ﻋﻠ ﻰ ﻣ ﺴﺎﻓﺎت ﻣﺨﺘﻠﻔ ﺔ ﻟﻜ ﻲ اﻋ ﺮف اﺑﻌ ﺪ ﻧﻘﻄ ﺔ ﻣﻤﻜ ﻦ ان ارﺑ ﻂ ﺑﻴﻨﻬ ﺎ ﺑﻬ ﺬا‬
‫اﻟﺠﻬﺎز وهﺬة اﻟﻄﺎﺳﺔ‪..‬‬
‫وآﻤﺎ ﻗﻠﻨﺎ ‪ ,‬ﻳﺠﺐ ان ﻳﺘﺒﻘﻲ ﻋﻨﺪي ﻃﺎﻗﺔ واﺻﻠﺔ ﻗﺮاﺑﺔ ‪ 7‬دﻳﺴﺒﻞ ‪..‬‬
‫ﻣﻦ ﺧﻼل اﻟﺠﺪول ﻓﺎن هﺬا اﻟﺠﻬﺎز ﺑﻬ ﺬة اﻟﻄﺎﺳ ﺔ ﺑﻬ ﺬا اﻟﻔﻘ ﺪ ﻓ ﻲ اﻻﺳ ﻠﻚ ذو اﻟﻄ ﻮل اﻟﻤﺤ ﺪد ﻳﻤﻜ ﻦ ان‬
‫ﻳﺴﺘﻌﻤﻞ ﻟﺮﺑﻂ ﺑﻴﻦ ﻧﻘﻄﺘﻴﻦ ﺗﺒﻌﺪ ‪ 2.9‬اﻟﻲ ‪ 3‬آﻴﻠﻮ آﺎﻗﺼﻲ ﻣﺴﺎﻓﺔ ﺑﻴﻦ اﻟﻨﻘﻄﺘﻴﻦ‪.‬‬
‫وﻗﺪ ﺗﺮآﺖ ﻟﻲ ﻃﺎﻗﺔ ﻓﺎﺋﻀﺔ ﻣﻘﺪارهﺎ ‪ 6.89‬ﻟﺘﻐﻄﻴﺔ اﻟﻔﻘﺪ ﻓ ﻲ اﻟﻮﺻ ﻼت‪ ..‬وه ﺬا ﻳﻌﻨ ﻲ اﻧ ﺔ ﺳ ﻮف‬
‫ﺑﺎﻟﻜﺎد ‪ 3‬آﻴﻠﻮ‪.‬‬
‫ﻧﺘﻴﺠ ﺔ ﺣ ﺴﺎب‬
‫اﻟﻤﺤﺼﻠﺔ اﻟﻨﻬﺎﺋﻴﺔ‬

‫ﻧﺘﻴﺠ ﺔ ﺣ ﺴﺎب اﻟﻔﻘ ﺪ‬
‫ﻓ ﻲ اﻟﻬ ﻮاء ﻟﻠﻤ ﺴﺎﻓﺔ‬
‫اﻟﻤﺤﺪدة‬

‫آ ﺴﺐ اﻟ ﺪش‬
‫‪2‬‬

‫ﺴﺐ‬
‫آ‬
‫اﻟﺪش ‪1‬‬

‫ﺪ‬
‫ﻓﻘ‬
‫اﻻﺳ ﻼك‬
‫اﻟﻨﻘﻄﺔ ‪2‬‬

‫ﺪ‬
‫ﻓﻘ‬
‫اﻻﺳ ﻼك‬
‫اﻟﻨﻘﻄﺔ ‪1‬‬

‫ﺴﺎﺳﻴﺔ‬
‫ﺣ‬
‫اﻻﺳﺘﻘﺒﺎل ﻟﻠﺠﻬﺎز‬
‫اﻟﻤﺴﺘﻘﺒﻞ‬

‫ﻃﺎﻗ ﺔ ﺑ ﺚ‬
‫ﺎز‬
‫اﻟﺠﻬ‬
‫اﻟﻤﺮﺳﻞ‬

‫اﻟﺬﺑﺬﺑﺔ‬

‫اﻟﻤﺴﺎﻓﺔ‬

‫‪36.43‬‬

‫‪80.17‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.1‬‬

‫‪2445‬‬

‫‪30.41‬‬

‫‪86.19‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.2‬‬

‫‪2445‬‬

‫‪26.89‬‬

‫‪89.71‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.3‬‬

‫‪2445‬‬

‫‪24.39‬‬

‫‪92.21‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.4‬‬

‫‪2445‬‬

‫‪22.46‬‬

‫‪94.14‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.5‬‬

‫‪2445‬‬

‫‪20.87‬‬

‫‪95.73‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.6‬‬

‫‪2445‬‬

‫‪19.53‬‬

‫‪97.07‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.7‬‬

‫‪2445‬‬

‫‪18.37‬‬

‫‪98.23‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.8‬‬

‫‪2445‬‬

‫‪17.35‬‬

‫‪99.25‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.9‬‬

‫‪2445‬‬

‫‪16.43‬‬

‫‪100.17‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1‬‬

‫‪2445‬‬

‫‪15.61‬‬

‫‪100.99‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.1‬‬

‫‪2445‬‬

‫‪14.85‬‬

‫‪101.75‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.2‬‬

‫‪2445‬‬

‫‪14.16‬‬

‫‪102.44‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.3‬‬

‫‪2445‬‬

‫‪13.51‬‬

‫‪103.09‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.4‬‬

‫‪2445‬‬

‫‪12.91‬‬

‫‪103.69‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.5‬‬

‫‪2445‬‬

‫‪12.35‬‬

‫‪104.25‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.6‬‬

‫‪2445‬‬

‫‪11.83‬‬

‫‪104.77‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.7‬‬

‫‪2445‬‬

‫‪11.33‬‬

‫‪105.27‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.8‬‬

‫‪2445‬‬

‫‪10.86‬‬

‫‪105.74‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.9‬‬

‫‪2445‬‬

‫‪10.41‬‬

‫‪106.19‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2‬‬

‫‪2445‬‬

‫‪21‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪9.99‬‬

‫‪106.61‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.1‬‬

‫‪2445‬‬

‫‪9.59‬‬

‫‪107.01‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.2‬‬

‫‪2445‬‬

‫‪9.20‬‬

‫‪107.40‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.3‬‬

‫‪2445‬‬

‫‪8.83‬‬

‫‪107.77‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.4‬‬

‫‪2445‬‬

‫‪8.48‬‬

‫‪108.12‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.5‬‬

‫‪2445‬‬

‫‪8.13‬‬

‫‪108.47‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.6‬‬

‫‪2445‬‬

‫‪7.81‬‬

‫‪108.79‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.7‬‬

‫‪2445‬‬

‫‪7.49‬‬

‫‪109.11‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.8‬‬

‫‪2445‬‬

‫‪7.19‬‬

‫‪109.41‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.9‬‬

‫‪2445‬‬

‫‪6.89‬‬

‫‪109.71‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3‬‬

‫‪2445‬‬

‫‪6.61‬‬

‫‪109.99‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.1‬‬

‫‪2445‬‬

‫‪6.33‬‬

‫‪110.27‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.2‬‬

‫‪2445‬‬

‫‪6.06‬‬

‫‪110.54‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.3‬‬

‫‪2445‬‬

‫‪5.80‬‬

‫‪110.80‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.4‬‬

‫‪2445‬‬

‫‪5.55‬‬

‫‪111.05‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.5‬‬

‫‪2445‬‬

‫‪5.31‬‬

‫‪111.29‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.6‬‬

‫‪2445‬‬

‫‪5.07‬‬

‫‪111.53‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.7‬‬

‫‪2445‬‬

‫‪4.84‬‬

‫‪111.76‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.8‬‬

‫‪2445‬‬

‫‪4.61‬‬

‫‪111.99‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.9‬‬

‫‪2445‬‬

‫‪4.39‬‬

‫‪112.21‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4‬‬

‫‪2445‬‬

‫‪4.18‬‬

‫‪112.42‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.1‬‬

‫‪2445‬‬

‫‪3.97‬‬

‫‪112.63‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.2‬‬

‫‪2445‬‬

‫‪3.77‬‬

‫‪112.83‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.3‬‬

‫‪2445‬‬

‫‪3.57‬‬

‫‪113.03‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.4‬‬

‫‪2445‬‬

‫‪3.37‬‬

‫‪113.23‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.5‬‬

‫‪2445‬‬

‫‪3.18‬‬

‫‪113.42‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.6‬‬

‫‪2445‬‬

‫‪2.99‬‬

‫‪113.61‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.7‬‬

‫‪2445‬‬

‫‪2.81‬‬

‫‪113.79‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.8‬‬

‫‪2445‬‬

‫‪2.63‬‬

‫‪113.97‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.9‬‬

‫‪2445‬‬

‫‪2.46‬‬

‫‪114.14‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5‬‬

‫‪2445‬‬

‫‪2.28‬‬

‫‪114.32‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.1‬‬

‫‪2445‬‬

‫‪2.11‬‬

‫‪114.49‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.2‬‬

‫‪2445‬‬

‫‪1.95‬‬

‫‪114.65‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.3‬‬

‫‪2445‬‬

‫‪1.79‬‬

‫‪114.81‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.4‬‬

‫‪2445‬‬

‫‪1.63‬‬

‫‪114.97‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.5‬‬

‫‪2445‬‬

‫‪1.47‬‬

‫‪115.13‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.6‬‬

‫‪2445‬‬

‫‪1.32‬‬

‫‪115.28‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.7‬‬

‫‪2445‬‬

‫‪1.17‬‬

‫‪115.43‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.8‬‬

‫‪2445‬‬

‫‪1.02‬‬

‫‪115.58‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.9‬‬

‫‪2445‬‬

‫‪0.87‬‬

‫‪115.73‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6‬‬

‫‪2445‬‬

‫‪0.73‬‬

‫‪115.87‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.1‬‬

‫‪2445‬‬

‫‪0.59‬‬

‫‪116.01‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.2‬‬

‫‪2445‬‬

‫‪22‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪0.45‬‬

‫‪116.15‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.3‬‬

‫‪2445‬‬

‫‪0.31‬‬

‫‪116.29‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.4‬‬

‫‪2445‬‬

‫‪0.18‬‬

‫‪116.42‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.5‬‬

‫‪2445‬‬

‫‪0.04‬‬

‫‪116.56‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.6‬‬

‫‪2445‬‬

‫‪-0.09‬‬

‫‪116.69‬‬

‫‪15.9‬‬

‫‪15.9‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.7‬‬

‫‪2445‬‬

‫اﻟﻤﺤﺼﻠﺔ اﻟﻨﻬﺎﺋﻴﺔ‬
‫‪40.00‬‬

‫‪35.00‬‬

‫‪30.00‬‬

‫‪25.00‬‬

‫اﻟﻤﺤﺼﻠﺔ اﻟﻨﻬﺎﺋﻴﺔ‬
‫‪15.00‬‬

‫‪10.00‬‬

‫‪5.00‬‬

‫‪0.00‬‬
‫‪8‬‬

‫‪7‬‬

‫‪6‬‬

‫‪4‬‬

‫‪5‬‬

‫‪3‬‬

‫‪2‬‬

‫‪1‬‬

‫‪0‬‬
‫‪-5.00‬‬

‫اﻟﻤﺴﺎﻓﺔ ﺑ ﺎﻟﻜﻴﻠﻮﻣﺘﺮ‬

‫ﻃﻴﺐ‪ ,‬ﺳﻮال‪:‬‬
‫ﻣﺎذا ﻟﻮ اﺣﺒﺒﻨﺎ ﻧﺮﺑﻂ ﻣﺴﺎﻓﺔ اﺑﻌﺪ ﻣﻦ ‪ 3‬آﻴﻠﻮ؟ ﻟﻨﻔﺮض اﻧﻚ ﺗﺮﻳﺪ رﺑﻂ ﻣﺴﺎﻓﺔ ‪ 4‬آﻴﻠ ﻮ ﻣ ﺜﻼ ﻣ ﺎذا ﺳ ﻮف‬
‫ﻧﻔﻌﻞ؟ ﻣﺎذا ﻟﻮ اﺧﺘﺮﻧﺎ ﻃﺎﺳﺔ اآﺒﺮ ﻗﻠﻴﻼ ﺑﺤﻴﺚ ان ﻗﻄﺮهﺎ = ‪ 40‬ﺳﻢ ﺑﺪﻻ ﻣ ﻦ ‪ 33‬ﺳ ﻢ‪ ..‬ﻳﻌﻨ ﻲ اﻟﻜ ﺴﺐ‬
‫راح ﻳﻜﻮن ‪ 18‬دﻳﺴﺒﻞ‪.‬‬
‫اﻧﻀﺮ اﻟﺤﺴﺎﺑﺎت ﻣﺮة اﺧﺮي ﻋﻨﺪ ﺗﻐﻴﻴﺮ آﺴﺐ اﻻرﻳﻞ ﻟﻴﻜﻮن ‪ 18‬دﻳﺴﺒﻞ‪,‬‬
‫اﻗﺼﻲ ﻣﺴﺎﻓﺔ ﺑﻴﻦ اﻟﻨﻘﻄﺘﻴﻦ ﺳﻮف ﺗﻜﻮن ‪ 4.8‬آﻴﻠﻮ‪..‬‬

‫اﻟﻤﺤﺼﻠﺔ‬
‫اﻟﻨﻬﺎﺋﻴﺔ‬
‫‪40.63‬‬
‫‪34.61‬‬
‫‪31.09‬‬
‫‪28.59‬‬
‫‪26.66‬‬
‫‪25.07‬‬

‫ﺣ ﺴﺎﺳﻴﺔ ﻃﺎﻗ ﺔ‬
‫ﺪ اﻻﺳ ﺘﻘﺒﺎل ﺑ ﺚ‬
‫ﺪ ﻓﻘ‬
‫آ ﺴﺐ ﻓﻘ‬
‫اﻟﻔﻘ ﺪ ﻓ ﻲ آﺴﺐ اﻟﺪش اﻟ ﺪش اﻻﺳ ﻼك اﻻﺳ ﻼك ﻟﻠﺠﻬ ﺎز اﻟﺠﻬ ﺎز‬
‫اﻟﻤﺴﺘﻘﺒﻞ اﻟﻤﺮﺳﻞ اﻟﻤﺴﺎﻓﺔ اﻟﺬﺑﺬﺑﺔ‬
‫اﻟﻨﻘﻄﺔ ‪ 2‬اﻟﻨﻘﻄﺔ ‪1‬‬
‫اﻻول‬
‫اﻟﺜﺎﻧﻲ‬
‫اﻟﻬﻮاء‬
‫‪80.17‬‬
‫‪2445‬‬
‫‪0.1‬‬
‫‪21‬‬
‫‪-72‬‬
‫‪4.1‬‬
‫‪4.1‬‬
‫‪18‬‬
‫‪18‬‬
‫‪86.19‬‬
‫‪2445‬‬
‫‪0.2‬‬
‫‪21‬‬
‫‪-72‬‬
‫‪4.1‬‬
‫‪4.1‬‬
‫‪18‬‬
‫‪18‬‬
‫‪89.71‬‬
‫‪2445‬‬
‫‪0.3‬‬
‫‪21‬‬
‫‪-72‬‬
‫‪4.1‬‬
‫‪4.1‬‬
‫‪18‬‬
‫‪18‬‬
‫‪92.21‬‬
‫‪2445‬‬
‫‪0.4‬‬
‫‪21‬‬
‫‪-72‬‬
‫‪4.1‬‬
‫‪4.1‬‬
‫‪18‬‬
‫‪18‬‬
‫‪94.14‬‬
‫‪2445‬‬
‫‪0.5‬‬
‫‪21‬‬
‫‪-72‬‬
‫‪4.1‬‬
‫‪4.1‬‬
‫‪18‬‬
‫‪18‬‬
‫‪95.73‬‬
‫‪2445‬‬
‫‪0.6‬‬
‫‪21‬‬
‫‪-72‬‬
‫‪4.1‬‬
‫‪4.1‬‬
‫‪18‬‬
‫‪18‬‬
‫‪23‬‬

‫اﻟﻄﺎﻗﺔ اﻟﻤﺘﺒﻘﻴﺔ )اﻟﻤﺤﺼﻠﺔ(‬

‫‪20.00‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪23.73‬‬
‫‪22.57‬‬
‫‪21.55‬‬
‫‪20.63‬‬
‫‪19.81‬‬
‫‪19.05‬‬
‫‪18.36‬‬
‫‪17.71‬‬
‫‪17.11‬‬
‫‪16.55‬‬
‫‪16.03‬‬
‫‪15.53‬‬
‫‪15.06‬‬
‫‪14.61‬‬
‫‪14.19‬‬
‫‪13.79‬‬
‫‪13.40‬‬
‫‪13.03‬‬
‫‪12.68‬‬
‫‪12.33‬‬
‫‪12.01‬‬
‫‪11.69‬‬
‫‪11.39‬‬
‫‪11.09‬‬
‫‪10.81‬‬
‫‪10.53‬‬
‫‪10.26‬‬
‫‪10.00‬‬
‫‪9.75‬‬
‫‪9.51‬‬
‫‪9.27‬‬
‫‪9.04‬‬
‫‪8.81‬‬
‫‪8.59‬‬
‫‪8.38‬‬
‫‪8.17‬‬
‫‪7.97‬‬
‫‪7.77‬‬
‫‪7.57‬‬
‫‪7.38‬‬
‫‪7.19‬‬
‫‪7.01‬‬

‫‪97.07‬‬
‫‪98.23‬‬
‫‪99.25‬‬
‫‪100.17‬‬
‫‪100.99‬‬
‫‪101.75‬‬
‫‪102.44‬‬
‫‪103.09‬‬
‫‪103.69‬‬
‫‪104.25‬‬
‫‪104.77‬‬
‫‪105.27‬‬
‫‪105.74‬‬
‫‪106.19‬‬
‫‪106.61‬‬
‫‪107.01‬‬
‫‪107.40‬‬
‫‪107.77‬‬
‫‪108.12‬‬
‫‪108.47‬‬
‫‪108.79‬‬
‫‪109.11‬‬
‫‪109.41‬‬
‫‪109.71‬‬
‫‪109.99‬‬
‫‪110.27‬‬
‫‪110.54‬‬
‫‪110.80‬‬
‫‪111.05‬‬
‫‪111.29‬‬
‫‪111.53‬‬
‫‪111.76‬‬
‫‪111.99‬‬
‫‪112.21‬‬
‫‪112.42‬‬
‫‪112.63‬‬
‫‪112.83‬‬
‫‪113.03‬‬
‫‪113.23‬‬
‫‪113.42‬‬
‫‪113.61‬‬
‫‪113.79‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.7‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.8‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪0.9‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.7‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.8‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪1.9‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.7‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.8‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪2.9‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.7‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.8‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪3.9‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.7‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.8‬‬

‫‪2445‬‬

‫‪24‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪6.83‬‬
‫‪6.66‬‬
‫‪6.48‬‬
‫‪6.31‬‬
‫‪6.15‬‬
‫‪5.99‬‬
‫‪5.83‬‬
‫‪5.67‬‬
‫‪5.52‬‬
‫‪5.37‬‬
‫‪5.22‬‬
‫‪5.07‬‬
‫‪4.93‬‬
‫‪4.79‬‬
‫‪4.65‬‬
‫‪4.51‬‬
‫‪4.38‬‬
‫‪4.24‬‬
‫‪4.11‬‬

‫‪113.97‬‬
‫‪114.14‬‬
‫‪114.32‬‬
‫‪114.49‬‬
‫‪114.65‬‬
‫‪114.81‬‬
‫‪114.97‬‬
‫‪115.13‬‬
‫‪115.28‬‬
‫‪115.43‬‬
‫‪115.58‬‬
‫‪115.73‬‬
‫‪115.87‬‬
‫‪116.01‬‬
‫‪116.15‬‬
‫‪116.29‬‬
‫‪116.42‬‬
‫‪116.56‬‬
‫‪116.69‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪4.9‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.7‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.8‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪5.9‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.1‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.2‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.3‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.4‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.5‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.6‬‬

‫‪2445‬‬

‫‪18‬‬

‫‪18‬‬

‫‪4.1‬‬

‫‪4.1‬‬

‫‪-72‬‬

‫‪21‬‬

‫‪6.7‬‬

‫‪2445‬‬

‫ﻣﺎذا ﻟﻮ اﺻﺒﺢ اﻟﻜﺴﺐ ‪ 19‬دﻳﺴﺒﻞ او ‪ 20‬دﻳﺴﺒﻞ ؟ آﻴﻒ ﺳﺘﻜﻮن اﺑﻌﺪ ﻧﻘﻄﺔ‪ ..‬اﻧﻀﺮ اﻟﺼﻮرة اﻟﺘﺎﻟﻴﺔ‪:‬‬

‫‪25‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﻣﻘﺎرﻧﺎت ﻻﺑﻌﺪ ﻣﺴﺎﻓﺔ ﻳﻤﻜﻦ رﺑﻄﻬﺎ ﺑﺘﻐﻴﻴﺮ اﻟﻜﺴﺐ‬
‫‪50.00‬‬
‫‪45.00‬‬
‫‪40.00‬‬

‫اﺑﻌﺪ ﻣﺴﺎﻓﺔ ﻳﻤﻜﻦ رﺑﻄﻬﺎ‬

‫‪35.00‬‬
‫اﻗﻞ ﻃﺎﻗﺔ ﻳﻤﻜﻦ ان ﻧﺎﺧﺬهﺎ ﻻﺑﻌﺪ ﻣﺴﺎﻓﺔ= ‪ 7‬دﻳﺴﺒﻞ‬
‫‪30.00‬‬

‫ارﻳﻞ ذو آﺴﺐ ‪15.9‬‬
‫‪20.00‬‬

‫ﻃﺎﻗﺔ اﻻﺷﺎرة اﻟﻮاﺻﻠﺔ‬

‫ارﻳﻞ ذو آﺴﺐ ‪20‬‬

‫ارﻳﻞ ذو آﺴﺐ ‪19‬‬

‫ارﻳﻞ ذو آﺴﺐ ‪18‬‬

‫‪25.00‬‬

‫‪15.00‬‬
‫‪10.00‬‬
‫‪5.00‬‬
‫‪0.00‬‬

‫‪6‬‬
‫‪6.‬‬
‫‪2‬‬
‫‪6.‬‬
‫‪4‬‬
‫‪6.‬‬
‫‪6‬‬

‫‪5‬‬
‫‪5.‬‬
‫‪2‬‬
‫‪5.‬‬
‫‪4‬‬
‫‪5.‬‬
‫‪6‬‬
‫‪5.‬‬
‫‪8‬‬

‫‪4‬‬
‫‪4.‬‬
‫‪2‬‬
‫‪4.‬‬
‫‪4‬‬
‫‪4.‬‬
‫‪6‬‬
‫‪4.‬‬
‫‪8‬‬

‫‪3‬‬
‫‪3.‬‬
‫‪2‬‬
‫‪3.‬‬
‫‪4‬‬
‫‪3.‬‬
‫‪6‬‬
‫‪3.‬‬
‫‪8‬‬

‫‪2‬‬
‫‪2.‬‬
‫‪2‬‬
‫‪2.‬‬
‫‪4‬‬
‫‪2.‬‬
‫‪6‬‬
‫‪2.‬‬
‫‪8‬‬

‫‪1‬‬
‫‪1.‬‬
‫‪2‬‬
‫‪1.‬‬
‫‪4‬‬
‫‪1.‬‬
‫‪6‬‬
‫‪1.‬‬
‫‪8‬‬

‫‪0.‬‬
‫‪2‬‬
‫‪0.‬‬
‫‪4‬‬
‫‪0.‬‬
‫‪6‬‬
‫‪0.‬‬
‫‪8‬‬
‫‪-5.00‬‬

‫اﻟﻤﺴﺎﻓﺔ‬

‫ﻃﺒﻌﺎ اﻻرﻳﻞ ذو آﺴﺐ ‪ 20‬ﺳﻮف ﻳﻐﻄﻲ اآﺜﺮ ﻣﻦ ‪ 6.6‬آﻴﻠﻮ‪ ..‬ﻋ ﺸﺎن آ ﺬا ﻣﺎﺿ ﻬﺮت ﻧﻘﻄ ﺔ اﻻﺳ ﻘﺎط‬
‫ﻓﻲ اﻟﺮﺳﻤﺔ‪ ..‬ﺑﺲ ﺗﻘﺪر ﺗﻜﻤﻞ ﺣﺴﺎﺑﺎﺗﻚ وراح ﺗﻼﻗﻴﻪ ﻳﺼﻞ اﻟﻲ ﻣﺴﺎﻓﺔ ‪ 7.5‬آﻴﻠﻮ‪.‬‬
‫ﺗﻢ ارﻓﺎق ﻣﻠﻒ اآﺴﻞ ﻣﺼﻤﻢ ﻟﻴﻘﻮم ﻟﻚ ﺑﻌﻤﻞ ﺟﻤﻴﻊ اﻟﺤﺴﺎﺑﺎت ﻣﺒﺎﺷﺮة ﻓﻲ ﺣﺎل اﺣﺒﺒﺖ ﻓﻘﻂ اﻟﻨﺘﻴﺠﺔ‪.‬‬
‫اﻧﺘﻬﻴﻨﺎ ﻣﻦ اﻳﻀﺎح ﺗﻔﺼﻴﻠﻲ ﻟﻠﺤﺴﺎﺑﺎت‬

‫اﻟﺒﺪاء ﻓﻲ اﻟﻤﺸﺮوع‪:‬‬
‫ﺗﻤﺎ ﺷﺮاء ﺳﻠﻚ ﻃﻮﻟﺔ ‪ 13‬ﻣﺘﺮ‪ ..‬ﻟﻠﻄﺮﻓﻴﻦ‪ ..‬وهﺬا ﻻﻳﺸﻜﻞ ﻣﺸﻜﻠﺔ ﻻن هﻨﺎك آﻤﻴﺔ آﺎﻓﻴﺔ ﻣﻦ اﻟﻄﺎﻗﺔ‪..‬‬
‫وهﺬا هﻮ اﻟﺴﻠﻚ اﻟﻲ اﻟﻨﺎزل ﻣﻦ اﻟﺴﻄﺢ ﻟﻐﺮﻓﺔ اﻟﻤﻌﻠﻢ‬

‫‪26‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﻟﻤﺴﺎﻓﺔ ﺑﻴﻦ اﻟﻨﻘﻄﺘﻴﻦ‪:‬‬
‫ﻓ ﻲ ﻣ ﺸﺮوﻋﻲ ‪ ,‬ﻗﻤ ﺖ ﺑﺤ ﺴﺎب اﻟﻤ ﺴﺎﻓﺔ ﺑ ﻴﻦ اﻟﻨﻘﻄﺘ ﻴﻦ ﻣ ﻦ ﺧ ﻼل ﻗﻮﻗ ﻞ اﻳ ﺮث )ﻓﻴ ﺔ ﻣﻘﻴ ﺎس ﻟﺤ ﺴﺎب‬
‫اﻟﻤﺴﺎﻓﺎت( وﻟﻘﻴﺘﻬﺎ ﺣﻮاﻟﻲ ‪2‬آﻴﻠﻮ ‪..‬‬
‫اﻟﺨﻼﺻﺔ‪ :‬اﻟﻤﺴﺎﻓﺔ ﻟﻤﺸﺮوﻋﻨﺎ هﻲ ‪ 2‬آﻴﻠﻮ‪ ..‬واﺳﺘﺨﺪﻣﻨﺎ ﻗﻮﻗﻞ اﻳﺮث ﻟﻤﻌﺮﻓﺔ اﻟﻤﺴﺎﻓﺔ‬
‫ﺗﻢ ﺷﺮاء اﻻآﺴﺲ ﺑﻮﻳﻨﺖ ﺑﻘﻴﻤﺔ ‪ 750‬رﻳﺎل‬

‫‪27‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﺬي ﻃﺎﻗﺔ اﻟﺒﺚ ﻋﻠﻰ اﻟﻜﺮﺗﻮن‪..‬‬

‫‪28‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﻟﺒﺪاء ﻓﻲ ﺻﻨﺎﻋﺔ اﻟﺪش‪:‬‬
‫ﻧﺤ ﻀﺮ ﻃﺎﺳ ﻪ) اﻧ ﻀﺮ اﻟ ﺼﻮرﻩ( ﺗﺘ ﻮﻓﺮ ﻓ ﻲ ﻣﺤ ﻼت اﻻواﻧ ﻲ‪ ,‬وﻳﻔ ﻀﻞ ان ﺗﻜ ﻮن ﺳ ﺘﻴﻞ ﻧ ﺎﻋﻢ‬
‫وﻏﻴﺮ ﻣﺸﻮهﻪ ) ﻣﻄﻌﺠﻪ ( ﻟﻜﻲ ﺗﺴﺘﻌﻤﻞ ﻋﺎآﺲ اﺷﺎرﻩ ﻣﺜﻠﻬﺎ ﻣﺜﻞ اﻟﻤﺮاءة‪.‬‬
‫ﻏ ﺎز )ﺑﺮوﺑ ﺎن(‪ ..‬وﺗﺠ ﺪﻩ ﻓ ﻲ ﺳ ﺎآﻮ‪ ..‬وﻳﻤﺘ ﺎز اﻟﺒﺮوﺑ ﺎن ﻋ ﻦ اﻟﻤ ﺜﻼن ) اﻟﻤ ﺜﻼن‪ :‬اﻟﻐ ﺎز اﻟ ﺬي‬
‫ﻧﺴﺘﻌﻤﻠﻪ ﻟﻠﻄﺒﺦ( ﺑﺎﻧﻪ ﻗﻮي ﺟﺪا ﻳﻜﻔﻲ ﻟﺼﻬﺮ اﻟﻨﺤﺎس ﻻﺟﻞ ﺳﻬﻮة اﻟﺘﻌﺎﻣﻞ ﻣﻌﺔ وﺗﺸﻜﻴﻠﺔ ﻓ ﻲ ﺣ ﺎل‬
‫اﺣﺘﺠﺖ ﻟ ﺬﻟﻚ‪ .‬وﻟ ﻮن اﻻﺳ ﻄﻮاﻧﻪ ازرق‪ ..‬ﺗﺎآ ﺪ ﺑ ﺎن اﻟﻐ ﺎز ه ﻮ ﺑﺮوﺑ ﺎن وﻟ ﻴﺲ اوآ ﺴﺠﻴﻦ )ﻳﻘ ﺺ‬
‫اﻟﺤﺪﻳﺪ(‪.‬‬
‫درﻳﻞ ﺣﻔﺮ ﻣﻊ رﻳﺶ ﻣﻨﺎﺳﺒﻪ ﻟﻤﺎ ﺗﺮاﻩ‪ .‬ﺗﺠﺪﻩ ﻓﻲ ﻣﺤﻼت اﻟﺒﻨﺎء او ﻓﻲ ﺳﺎآﻮ‬
‫اﻧﺎﺑﻴﺐ ﻧﺤﺎس ‪ ) ..‬اﻧﺎﺑﻴﺐ اﻟﻤﻜﻴﻔﺎت ﻣﻤﺘﺎااااااااازﻩ( ﺗﺠﺪهﺎ ﻓﻲ ﻣﺤﻼت اﻟﻤﻜﻴﻔﺎت‪.‬‬
‫ﺻﻨﻔﺮﻩ اوﺗﺸﻜﻴﻠﺔ ﻣﺒﺎرد‪.‬‬
‫اﺷﺘﺮﻃﻮن اﺻﻠﻲ‪.‬‬
‫زرادﻳﻪ ﻗﺺ‪.‬وزرادﻳﻪ آﺒﺲ‬
‫ﻣﻘﺺ اﻧﺎﺑﻴﺐ ﻧﺤﺎس )اﻧﻀﺮ اﻟﺼﻮرة(‬

‫ﻣﻘ ﺺ اﻟ ﻮاح ﻣﻌﺪﻧﻴ ﻪ‪).‬ﻳﻤﻜ ﻦ ان ﺗ ﺴﺘﻌﻤﻞ ﺷ ﻔﺮﻩ ﺻ ﻠﺒﻪ ﻟﻜ ﻲ ﺗﻘﻄ ﻊ ﺻ ﻔﺎح اﻟﻨﺤ ﺎس ﺑﺨﻄ ﻮط‬
‫ﻣﺴﺘﻘﻴﻤﻪ ﺑﻄﺮﻗﻬﺎ ﺑﺎﻟﻤﻄﺮﻗﻪ‪ ..‬ﻣﻼﺣﻀﺔ ‪ :‬اﻟﻨﺤﺎس ﻟﺪن ﻣﻄﺎوع ﻳ ﺴﻬﻞ ﻗ ﺼﻪ وﺗ ﺸﻜﻴﻠﻪ ﺧﺎﺻ ﺔ ﻣ ﻊ‬
‫درﺟﺔ اﻟﺤﺮارة اﻟﻌﺎﻟﻴﺔ(‬
‫ﻣﻄﺮﻗﺔ‪.‬‬
‫ﻟﺤﺎم رﺻﺎص ) هﻨﺎك ﻧﻮﻋﺎن ﺧﻔﻴﻒ وﺛﻘﻴﻞ‪ ..‬ﺷﺨ ﺼﻴﺎ اﺷ ﺘﺮﻳﺖ اﻟﺨﻔﻴ ﻒ‪ :‬ﻳﻤﻜ ﻦ اذاﺑﺘ ﻪ وﺗ ﺸﻜﻴﻠﻪ‬
‫ﺑﻜﺎوﻳﻪ آﻬﺮﺑﺎﺋﻴ ﻪ وﻟﻜﻨ ﻪ‪ ...‬اﻟﻨ ﻮع اﻟﺜﻘﻴ ﻞ ‪ :‬ﻳ ﺼﻌﺐ اذاﺑﺘ ﻪ ﺑﺎﻟﻜﺎوﻳ ﻪ آﻤ ﺎ ﻳ ﺼﻌﺐ ﺗ ﺸﻜﻴﻠﻪ‪ ..‬وﻟ ﺬﻟﻚ‬
‫ﻳﺠﺐ ان ﺗﺴﺘﻌﻤﻞ ﺷﺤﻢ ) ﻓﻠﻜﺲ( ﻟﻴﺴﻬﻞ ﻋﻠﻴﻚ ﺗﺸﻜﻴﻠﻪ وﻏﺎز اﻟﺒﺮوﺑﺎن ﻟﻜﻲ ﺗﺬﻳﺒﻪ(‬
‫ﺗ ﺸﻜﻴﻠﻪ ﻣ ﻦ اﻻﻧﺎﺑﻴ ﺐ اﻟﻨﺤﺎﺳ ﻴﻪ ﺑﺎﺣﺠ ﺎم ﻣﺨﺘﻠﻔ ﻪ وﺟﻤﻌﺘﻬ ﺎ ﻣ ﻦ ﻋﻨ ﺪ ﻣﺤ ﻼت ﺗ ﺼﻠﻴﺢ اﻟﻤﻜﻴﻔ ﺎت‬
‫‪..‬وﺗﺠﺪ اﻳﻀﺎ ارﻳﻞ رادو ﻗﺪﻳﻢ اﺣﺘﺠﺘﻪ ﻓﻲ اﻟﺘﺼﻤﻴﻢ واﻧﻘﺬﻧﻲ ﻣﻦ ﻣﺸﻜﻠﻪ واﺟﻬﺘﻨﻲ‪.‬‬

‫‪29‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﺣﻀﺮ ﻃﺎﺳﻪ ﺑﺤﻴﺚ ﺗﻜﻮن ﺷﺒﻪ ﻣﻔﻠﻄﺤﻪ ﺑﺸﻜﻞ ﺑ ﺴﻴﻂ‪ ..‬وﻳﻜ ﻮن ﻗﻄﺮه ﺎ ﻣ ﻦ ﺷ ﺒﺮﻳﻦ اﻟ ﻲ ﺣ ﻮاﻟﻲ‬
‫ﺛﻼﺛﻪ اﺷﺒﺎر‪ ...‬اﻟﺸﺒﺮاﻟﻮاﺣﺪ = ‪ 20‬ﺳﻢ ﺗﻘﺮﻳﺒﺎ‪) .‬ﺳﺒﻖ ﻧﻘﺎش هﺬة اﻟﻨﻘﻄﺔ(‬
‫اﻧﺎ وﺟﺪت ﻃﺎﺳﻪ اﻋﺠﺒﺘﻨﻲ واﺷﺘﺮﻳﺖ اﺛﻨﺘﻴﻦ‪ ..‬وﺑﺪات اﻟﻌﻤﻞ ﺑﺘﺤﺪﻳ ﺪ ﺑ ﻮْرة اﻟﻄﺎﺳ ﻪ اﻟﺘ ﻲ ﺳ ﻴﺤﺪث‬
‫ﻋﻨﺪهﺎ ﺗﺠﻤﻴﻊ اﻻﺷﺎرﻩ‪.‬‬
‫اﻻن ‪ ,‬ﺧﺬ ﻗﻴﺎس اﻟﻘﻄﺮ واﻟﻌﻤﻖ آﻤﺎ ﺑﺎﻟﺼﻮر اﻟﺘﺎﻟﻴﻪ‪:‬‬

‫‪30‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اذا اﻟﻘﻄﺮ = ‪ 33‬ﺳﻢ واﻟﻌﻤﻖ = ‪ 13‬ﺳﻢ‬
‫ﻗﺎﻧﻮن اﻟﻘﻄﻊ اﻟﻨﺎﻗﺺ‬
‫اﻟﺒﻮﺋﺮﻩ = ) اﻟﻘﻄﺮ* اﻟﻘﻄﺮ(\) ‪*16‬اﻟﻌﻤﻖ(‬
‫اﻟﺒﻮﺋﺮﻩ = )‪ 5.23 = 208\1089= (13*16)\(33*33‬ﺳﻢ‬
‫وه ﺬا ﻳﻌﻨ ﻲ ان اﻟﺒ ﻮرﻩ ﻟﻠﻄﺎﺳ ﻪ ه ﻲ ﻋﻠ ﻲ ارﺗﻔ ﺎع ‪ 5.23‬ﺳ ﻢ ﻣ ﻦ ﻗ ﺎع اﻟﻄﺎﺳ ﻪ ‪..‬وﻟ ﺬﻟﻚ ﺳ ﻮف‬
‫ﻧﻀﻊ اﺟﻨﺤ ﻪ اﻻﻗ ﻂ ﻓ ﻲ ﺑ ﻮﺋﺮﻩ ﻟﻠﻄﺎﺳ ﻪ اﻟﺘ ﻲ ﺗ ﻢ ﺣ ﺴﺎﺑﻬﺎ‪ ...‬اي ﻳﺠ ﺐ ان ﻳﻜ ﻮن ارﺗﻔ ﺎع اﻻﺟﻨﺤ ﻪ‬
‫ﺣﻮاﻟﻲ ‪ 5.23‬ﺳﻢ ﻣﻦ ﻗﺎع اﻟﻄﺎﺳﻪ ﻟﻜﻲ ﺗﻠﺘﻘﻂ اآﺒﺮ ﺗﺠﻤﻊ ﻟﻼﺷﺎرﻩ‪ .‬وآﻠﻤﺎ آﻨ ﺖ دﻗﻴ ﻖ ﻓ ﻲ اﻟﻌﻤ ﻞ‬
‫آﻠﻤﺎ آﺎﻧﺖ ﻧﺘﻴﺠﺔ اﻻﺷﺎرﻩ اﻓﻀﻞ‪.‬‬

‫‪31‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وﻟﻜﻦ ﻣﺎ هﻲ اﺟﻨﺤﻪ ﻻﻗﻂ اﻻﺷﺎرﻩ؟؟‬
‫هﻨﺎك اآﺜﺮ ﻣﻦ ﺗﺼﻤﻴﻢ ﻟﻼﻗﻂ )وهﻮ ﻗﻠﺐ اﻟﺪش(‪ ..‬واﺧﺘﺮت اﻧﺎ ﺷﺨﺼﻴﺎ ﻓﻲ ﺗ ﺼﻤﻴﻤﻲ ﻣ ﺎ ﻳ ﺴﻤﻲ‬
‫اﻟﺪﺑﻠﺮ‪ ..‬ﻻﻧﺔ ﻳﺘﻨﺎﺳﺐ ﻣﻊ اﻟﻄﺎﺳﺔ ذات اﻟﺸﻜﻞ اﻟﻤﻔﻠﻄﺢ‬
‫ﻃﻮل ﺟﻨﺎح اﻟﺪﺑﻠﺮ اﻟﻮاﺣﺪ ﻳﺠﺐ ان ﻳﻜﻮن ﺑﻄﻮل رﺑﻊ اﻟﻄﻮل اﻟﻤﻮﺟﻲ ﻟﻼﺷﺎرﻩ اﻟﻤﺴﺘﻘﺒﻠﻪ‪.‬‬
‫ﻟﻤﺎذا ؟؟‬
‫ﻻن ﻗﻮة اﻻﺷﺎرﻩ ﺗﻜﻤﻦ ﻓﻲ اﻟﺮﺑﻊ اﻻول ﻣﻦ اﻟﻤﻮﺟ ﻪ او اﻟﺮﺑ ﻊ اﻟﺜﺎﻟ ﺚ ﻣ ﻦ اﻟﻤﻮﺟ ﻪ‪ .‬وﻳﻤﺜ ﻞ ﻃ ﻮل‬
‫اﺟﻨﺤ ﺔ اﻟ ﺪﺑﻠﺮ ﻣﻌ ﺎ ﻧ ﺼﻒ اﻟﻄ ﻮل اﻟﻤ ﻮﺟﻲ ﻟﻼﺷ ﺎرﻩ‪ .‬آﻤ ﺎ ان ﺣﻨﺠ ﺮة اﻻﻗ ﻂ ﻟﺘﻤﺮﻳ ﺮ اﻟ ﺮﻧﻴﻦ او‬
‫ﻣﺎﻳﺴﻤﻲ اﻟﺒﺎﻟﻮن ﻳﺠﺐ ان ﻳﻜﻮن ﺑﻄﻮل اﻟﺮﺑﻊ اﻻول ﻣﻦ اﻟﻄﻮل اﻟﻤﻮﺟﻲ ﻟﻼﺷﺎرﻩ‪.‬‬
‫اذا وﺟ ﺐ ان ﻧﻌ ﺮف اﻟﻄ ﻮل اﻟﻤ ﻮﺟﻲ ﻟﻼﺷ ﺎرﻩ‪ .‬هﻨ ﺎك ‪ 14‬ذﺑﺬﺑ ﺔ ﺗ ﺴﺘﻌﻤﻞ ﻓ ﻲ اﺟﻬ ﺰة اﻻﺳ ﻠﻜﻲ‬
‫ﻳﻤﻜ ﻦ ان ﻧﻮﺟ ﺪ اﻟﺬﺑﺬﺑ ﻪ اﻟﻮﺳ ﻄﻲ ) ﺑﺠﻤ ﻊ ﺟﻤﻴ ﻊ اﻟﺬﺑ ﺬﺑﺎت وﻗ ﺴﻤﺘﻬﺎ ﻋﻠ ﻲ ‪ .. (14‬اذا اﻟﺬﺑﺬﺑ ﻪ‬
‫اﻟﻮﺳﻄﻲ هﻲ ‪ 2.445‬ﻗﻴﻘﺎهﺮﺗﺰ‪.‬‬
‫ﻟﺤﺴﺎب اﻟﻄﻮل اﻟﻤﻮﺟﻲ ﻟﻬﺬة اﻟﺬﺑﺬﺑﺔ‬
‫‪:‬‬
‫اﻟﻄﻮل اﻟﻤﻮﺟﻲ=) ﺳﺮﻋﺔ اﻟﻀﻮء (\ )ذﺑﺬﺑﺔ اﻻﺷﺎرﻩ(‬
‫اﻟﻄﻮل اﻟﻤﻮﺟﻲ= )‪(2445000000)\(300,000,000‬‬
‫اﻟﻄﻮل اﻟﻤﻮﺟﻲ =‪ 0.122699‬م =‪ 12.27‬ﺳﻢ = ‪ 122.7‬ﻣﻠﻢ‪.‬‬

‫اذا ﻳﺠﺐ ان ﻳﻜﻮن ﻃﻮل اﻟﺠﻨﺎح اﻟﻮاﺣﺪ = ‪ 3.0675 = 4\12.27‬ﺳﻢ ﺗﻘﺮﻳﺒﺎ ‪ 3‬ﺳﻢ‬
‫وﻃﻮل ﺣﻨﺠﺮة اﻻﻗﻂ او اﻟﺒﺎﻟﻮن ‪ 3‬ﺳﻢ‬
‫اذا اﺗﻘﻨﺖ اﻟﺼﻨﺎﻋﺔ واﺧﺬت اﻻﺑﻌﺎد اﻟﺪﻗﻴﻘﺔ ﻓﺎﻧﻚ ﺳﻮف ﺗﻨﺠﺢ ﻓﻲ رﻧﻴﻦ اﻻرﻳﻞ‬

‫‪32‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﺬة ﺻﻮرة ﻟﻠﻘﻠﺐ ﺑﻌﺪ اﻟﺼﻨﻊ‪.‬‬

‫‪33‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪34‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪35‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪36‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﺗﻢ ﺗﺮآﻴﺐ اﻻﻗﻂ ﻓﻲ راس اﻟﺴﻠﻚ وﺿﺒﻄﺔ ﺑﺤﻴﺚ ﺗﻘﻊ اﻻﺟﻨﺤﺔ ﻓﻲ ﻣﻨﻄﻘﺔ اﻟﺒﺆرة‬

‫‪37‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫هﻨﺎ ﺗﻢ ﺗﺜﺒﻴﺖ اﺟﻨﺤﺔ اﻻﻗﻂ ﻓﻲ ﻧﻘﻄﺔ اﻟﺒﺆرة )ﻧﻘﻄﺔ ﺗﺠﻤﻊ اﻻﺷﺎرة(‬

‫هﺬا ﺷﻜﻞ اﻟ ﺪش ﻣ ﻦ اﻟﺨﻠ ﻒ )ﻻﺣ ﻆ اﻧﻌ ﺰال اﻟﻄﺎﺳ ﺔ ﻋ ﻦ اﻟﻌﻤ ﻮد اﻟﺤﺎﻣ ﻞ ﻟﻠ ﺪش ﺑﻮاﺳ ﻄﺔ ﻗﻄﻌ ﺔ‬
‫ﺧﺸﺐ(‬

‫‪38‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﻨﺎ ﻳﻈﻬﺮ ﻗﺎﻋﺪة اﺧﺮي ﻣﺨﺘﻠﻔﺔ )ﺗﻄﻮﻳﺮ ﺷﻮي وﺷﻐﻞ ﻣﺤﺘﺮف ﺧﺨﺨﺨﺦ(‬

‫‪39‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫‪40‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﺬا اﻟﻘﻠﺐ ﻟﻠﻄﺎﺳﺔ اﻟﺜﺎﻧﻴﺔ )ﺷﻐﻞ ﻧﻀﻴﻴﻴﻴﻒ ‪ %100‬وﺗﻄﻮر اﻟﻘﺺ ودﻗﺔ ﻓﻲ اﻟﻌﻤﻞ وﺳﺮﻋﺔ ﻓ ﻲ‬
‫اﻟﺼﻨﻊ(‬

‫اﻟﻤﻬﻢ ‪..‬ﻧﺮﺟﻊ ﻟﻄﺎﺳﺘﻨﺎ اﻻﺻﻠﻴﺔ‪ ..‬وهﺬي اﻻﺑﻌﺎد ﻟﻨﻘﻄﺔ اﻟﺒﺆرة‪.‬‬

‫‪41‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ﺻﻮرة ﻣﻘﺮﺑﺔ ﻟﻼﻗﻂ‪..‬وهﺬا ﺷﻜﻞ اﻟﻘﺺ ﺑﻴﻦ اﻟﺠﻨﺤﺎن‪..‬‬

‫ﻃﺒﻌ ﺎ ﺣﻨﺠ ﺮة اﻻﻗ ﻂ )اﻟﺒ ﺎﻟﻮن( ﻟ ﻦ ﺗ ﺼﻞ اﻟ ﻲ ﻗ ﺎع اﻟﻄﺎﺳ ﺔ ‪..‬وﻻﺣ ﺾ اﻧﻬ ﺎ ﻣﺮﺗﻔﻌ ﺔ ﺷ ﻮي ﻋ ﻦ‬
‫ﻗﺎﻋﺪة اﻟﻄﺎﺳﺔ‪.‬‬

‫‪42‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﺬا هﻮ اﻟﺸﻜﻞ اﻟﻨﻬﺎﺋﻲ ﻟﻠﺪش ‪..‬ﻻﺣ ﺾ ان اﻻﺟﻨﺤ ﺔ ﺟﻌﻠ ﺖ اﻓﻘﻴ ﺔ ) ﻳﻤﻜﻨ ﻚ ان ﺗﺠﻌﻠﻬ ﺎ ﻋﻤﻮدﻳ ﺔ‬
‫ﻟﺒﺚ ﻣﻐﺪق وآﺜﻴﻒ وﻟﻜﻨﺔ ﻗﺮﻳﺐ او اﻓﻘﻲ ﻟﺒﺚ ﻋﻤﻴﻖ ﻣﻘﻨﻦ و ﻣﺴﺎﻓﺔ ﺑﻌﻴﺪة(‬

‫‪43‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫ه ﺬة اﻟﻘﻄ ﻊ واﻟﺘ ﻲ ﺗ ﻢ اﺳ ﺘﻌﻤﺎﻟﻬﺎ ﻻﺣﻘ ﺎ ﻟ ﺮﺑﻂ ﺳ ﻠﻚ ‪ RG213‬وه ﻲ ﻣ ﻦ ﻣﺠ ﺪاف) وه ﻲ ﺧﺎﺻ ﺔ‬
‫ﻟﺴﻠﻚ اﻟﻤﺨﺘﺎر وﺳﻮف ﺗﺴﻬﻞ ﻋﻠﻴﻚ اﻟﻌﻤﻞ آﺜﻴﺮا(‬

‫‪44‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اداة ﻟﻘﺺ اﻧﺎﺑﻴﺐ اﻟﻨﺤﺎس ﺑﺸﻜﻞ ﺑﺪﻗﺔ‬

‫ﺑﻌﺪ ﺗﻮﺟﻴ ﺔ اﻻرﻳﻠ ﻴﻦ ﻣ ﻦ ﻣ ﺴﺎﻓﺔ ‪ 1.5‬آﻴﻠ ﻮ ‪)..‬ﻃﺒﻌ ﺎ ﻟ ﻦ ﺗ ﺴﺘﻄﻴﻊ ﻣﻌﺮﻓ ﺔ او ﺣﺘ ﻲ روﺋﻴ ﺔ اﻻرﻳ ﻞ‬
‫اﻟﺜ ﺎﻧﻲ ﻻﻧ ﺔ ﺑﻌﻴﻴﻴﻴﻴﻴﻴﻴﻴﻴ ﺪ ﺟ ﺪا ‪ ..‬ﻟ ﺬﻟﻚ اﺳ ﺘﻌﻨﺎ ﺑﺒﺮﻧ ﺎﻣﺞ ارث ﻗﻮﻗ ﻞ ﻻﺟ ﻞ ﻣﻌﺮﻓ ﺔ اﻟﺘﻮﺟﻴ ﺔ‬
‫اﻟﺼﺤﻴﺢ‪..‬رﺳﻤﻨﺎ ﺧﻂ ﻣﺴﺘﻘﻴﻢ ﺑ ﻴﻦ اﻟﻨﻘﻄﺘ ﻴﻦ وﺑ ﺬﻟﻚ اﺳ ﺘﻌﻨﺖ ﺑﺘﻘ ﺎﻃﻊ اﻟﺨ ﻂ اﻟﻤ ﺴﺘﻘﻴﻢ ﻣ ﻊ اﻟﻤﺒ ﺎﻧﻲ‬
‫اﻟﻘﺮﻳﺒ ﺔ او اﻟﺰواﻳ ﺎ وﺗ ﻢ ﺗﻮﺟﻴ ﺔ اﻻرﻳ ﻞ ﺑﺎﺗﺠ ﺎﻩ ﺗﻠ ﻚ اﻟﻨﻘ ﺎط دون اﻟﺤﺎﺟ ﺔ ﻟﺮؤﻳ ﺔ اﻻرﻳ ﻞ اﻟﺒﻌﻴ ﺪ ‪..‬‬
‫)هﺬا آﻞ ﻣﺎﻳﻤﻜﻦ ﻗﻮﻟﺔ ﻓﻲ هﺬة اﻟﻨﻘﻄﺔ(‬
‫ﺑﻌﺪ ﺗﻮﺟﻴﺔ اﻻرﻳﻠﻴﻦ‪..‬‬
‫اﻻن ﺗ ﻢ ﺗﻮﺟﻴ ﺔ اﻻرﻳﻠ ﻴﻦ وﺗ ﻢ ﺷ ﺒﻜﻬﺎ ﺑﺠﻬ ﺎز اﻟﺒ ﺚ ﺳ ﻴﻨﺎو‪ ..‬وﺑﻌ ﺪ اﻟ ﺪﺧﻮل ﻋﻠ ﻰ اﻟﺠﻬ ﺎز اﻻول‬
‫اﺗﻀﺢ اﻧﻨﻲ اﺳﺘﻄﻴﻊ ان اري اﺷﺎرﺗﻲ ﻓﻲ اﻟﻄﺮف اﻟﺒﻌﻴﺪ‪.‬‬

‫‪45‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫وهﺬا اﻟﺠﻬﺎز اﻟﺒﻌﻴﺪ‬

‫ﻃﺒﻌ ﺎ اﺟﻬ ﺰة اﻟﺤﺎﺳ ﺐ ﺳ ﻮف ﺗﺎﺧ ﺬ اﻟﻌﻨ ﺎوﻳﻦ ﻣ ﻦ اﻟﻤ ﻮدم راوﺗ ﺮ‪ ..‬ﻳﻌﻨ ﻲ ﻣﺎﻳﺤﺘ ﺎج اﻧ ﻚ ﺗ ﺴﻮي‬
‫اﻋﺪادات ﻻﺟﻬﺰة اﻟﻜﻤﺒﻴﻮﺗﺮ‪..‬‬
‫وﻟﻜﻦ ﺳﻮف اﻋﻄﻴﻜﻢ اﻋﺪاداﺗﻲ هﻨﺎ ﻟﻼﻳﻀﺎح‪:‬‬

‫‪46‬‬

‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ ‪2010‬‬

‫اﻟﻤﻮدم راوﺗﺮ ﺣﻖ اﻻﻧﺘﺮﻧﺖ هﻮ ﻧﺖ ﻗﻴﺮ‪ ..‬ﻋﻨﻮاﻧﺔ آﻤﺎ ﻳﻠﻲ‪10.0.0.100 :‬‬
‫واﻟﻘﻨﺎع هﻮ ‪255.255.255.0‬‬
‫ﻣﻊ وﺟﻮد ﺧﺎﺻﺔ ‪ DHCP‬اﻟﻤﻔﻌﻠﺔ ﻻﻋﻄﺎء ‪ IPs‬او ﻋﻨﺎوﻳﻦ ﻻﺟﻬﺰة اﻟﺸﺒﻜﺔ‪.‬‬
‫اﻋﺪادات ﺟﻬﺎز ﺳﻴﻨﺎو اﻟﻘﺮﻳﺐ ﻣﻦ اﻟﻤﻮدم راوﺗﺮ‪,‬‬
‫اﻟﻌﻨﻮان‪10.0.0.22 :‬‬
‫واﻟﻘﻨﺎع هﻮ ‪255.255.255.0‬‬
‫اﻟﺒﻮاﺑﺔ ‪10.0.0.100 :‬‬
‫اﻋﺪادات ﺟﻬﺎز ﺳﻨﺎو اﻟﺒﻌﻴﺪ‬
‫اﻟﻌﻨﻮان‪10.0.0.29 :‬‬
‫واﻟﻘﻨﺎع هﻮ ‪255.255.255.0‬‬
‫اﻟﺒﻮاﺑﺔ ‪10.0.0.22 :‬‬
‫اﻻن ‪ ,‬ﻗﻤﻨ ﺎ ﺑ ﺸﺒﻚ ﺟﻬ ﺎزﻳﻦ ﻓ ﻲ اﻟﻄ ﺮف اﻟﺒﻌﻴ ﺪ ﻣ ﻦ ﺧ ﻼل ﺳ ﻮﻳﺘﺶ‪ ..‬وﻗ ﺪ اﺧ ﺬت ﻋﻨ ﺎوﻳﻦ اﻟﻴ ﺎ‪..‬‬
‫وﻟﻜﻦ ﺗﻢ ﺗﺜﺒﻴﺖ هﺬة اﻟﻌﻨﺎوﻳﻦ ﺑﺸﻜﻞ ﻳﺪوي‪.‬‬
‫اﺗﻤﻨﻲ ان ﻳﻜﻮن اﻟﺸﺮح واﺿﺢ‪..‬‬

‫‪47‬‬

2010 ‫ﻣﻨﺘﺪﻳﺎت ﺻﺒﻴﺎن اﻟﺤﻨﻜﻞ‬

http://uploadbud.com/ ‫ﺗﻢ رﻓﻊ اﻟﻤﺸﺮوع ﻟﻠﺘﺤﻤﻴﻞ ﻟﻌﺪة ﻣﻮاﻗﻊ ﺑﺎﺳﺘﻌﻤﺎل ﻣﻮﻗﻊ‬
‫ﻣﻮاﻗﻊ ﻣﺘﻌﺪدة ﻟﻠﺘﺤﻤﻴﻞ‬
:Easy-share.com
http://www.easy-share.com/1913742855/okay.rar
:Badongo.com
http://www.badongo.com/file/25035426
:Depositfiles.com
http://depositfiles.com/files/zury4uogb
:Easy-share.com
http://www.easy-share.com/1913743804/WIFIproject.rar
:Depositfiles.com
http://depositfiles.com/files/icgmx3ger
:Badongo.com
http://www.badongo.com/file/25035849

48
