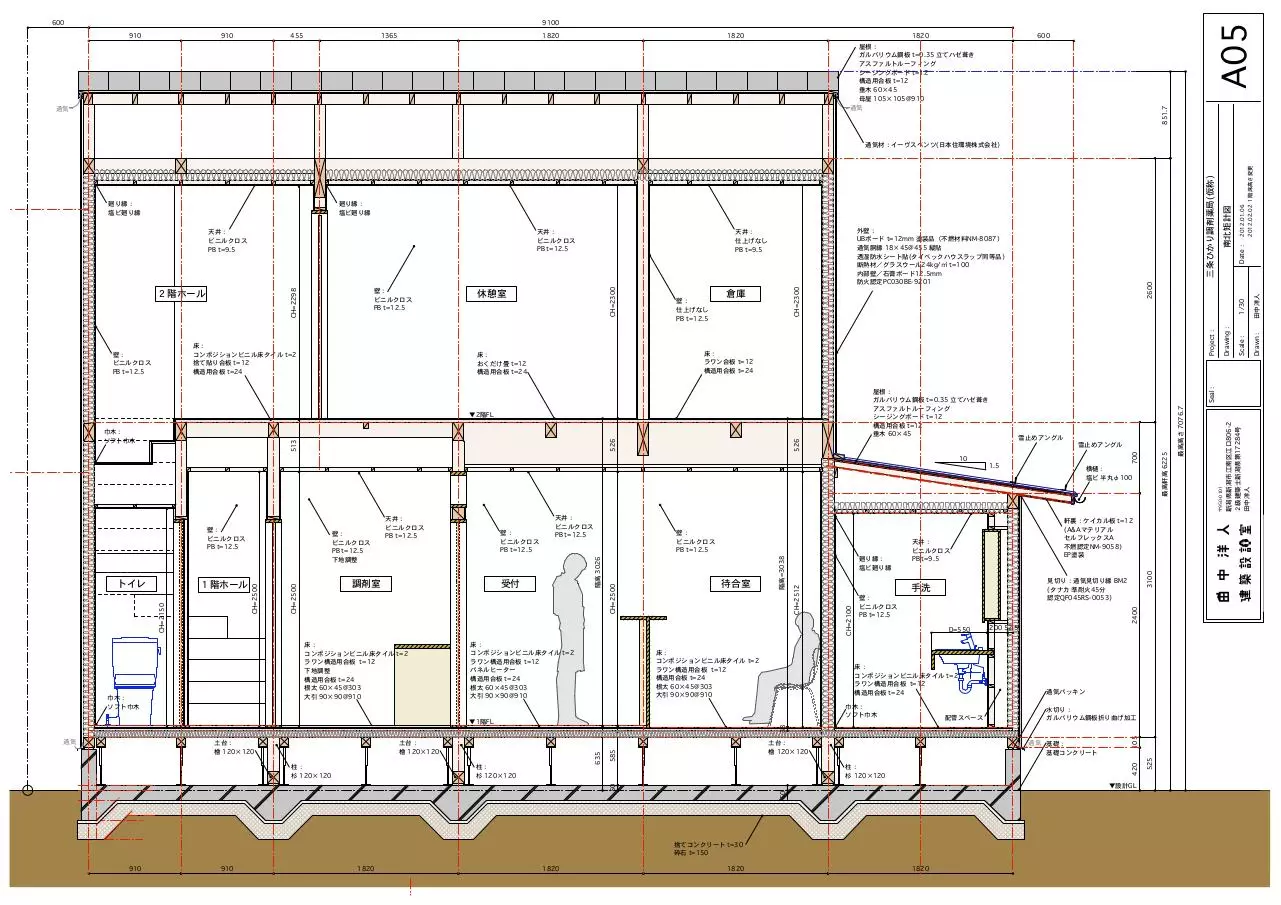

003 A05〜06矩計図-高さ変更.mcd

9100 910 910 455 1365 1820 1820 1820 A05 600 600 通気 851.7 屋根： ガルバリウム鋼板 t=0.35 立てハゼ葺き アスファルトルーフィング シージングボード t=12 構造用合板 t=12 垂木 60 45 母屋 105 105@910 通気 床： コンポジションビニル床タイル t=2 ラワン構造用合板 t=12 パネルヒーター 構造用合板 t=24 根太 60 45@303 大引 90 90@910 床： コンポジションビニル床タイル t=2 ラワン構造用合板 t=12 構造用合板 t=24 根太 60 45@303 大引 90 90@910 D=550 910 1820 200 52.5 3100 通気パッキン 水切り： ガルバリウム鋼板折り曲げ加工 柱： 杉 120 120 120 ▼設計GL 1820 50 1820 1820 525 通気 基礎： 基礎コンクリート 120 105 38 配管スペース 2400 壁： ビニルクロス PB t=12.5 捨てコンクリート t=30 砕石 t=150 910 見切り：通気見切り縁 BM2 (タナカ 準耐火45分 認定QF045RS-0053) 420 柱： 杉 120 120 2012.02.02 １階床高さ変更 田中洋人 Drawn： Date： 2012.01.06 1/30 南北矩計図 最高高さ 7076.7 新潟県新潟市江南区江口806-2 ２級建築士新潟県第17284号 田中洋人 横樋： 塩ビ 半丸φ100 軒裏：ケイカル板 t=12 (A&Aマテリアル セルフレックスA 不燃認定NM-9058) EP塗装 手洗 床： コンポジションビニル床タイル t=2 ラワン構造用合板 t=12 構造用合板 t=24 土台： 檜 120 50 柱： 杉 120 120 585 土台： 檜 120 120 635 土台： 檜 120 1.5 天井： ビニルクロス PB t=9.5 巾木： ソフト巾木 ▼1階FL 通気 廻り縁： 塩ビ廻り縁 CH=2100 待合室 階高=3038 壁： ビニルクロス PB t=12.5 CH=2512 受付 床： コンポジションビニル床タイル t=2 ラワン構造用合板 t=12 下地調整 構造用合板 t=24 根太 60 45@303 大引 90 90@910 巾木： ソフト巾木 天井： ビニルクロス PB t=12.5 CH=2500 壁： ビニルクロス PB t=12.5 階高 3026 天井： ビニルクロス PB t=12.5 調剤室 CH=2500 CH=2150 １階ホール CH=2500 トイレ 壁： ビニルクロス PB t=12.5 下地調整 雪止めアングル 700 526 526 513 10 壁： ビニルクロス PB t=12.5 雪止めアングル 最高軒高 6225 屋根： ガルバリウム鋼板 t=0.35 立てハゼ葺き アスファルトルーフィング シージングボード t=12 構造用合板 t=12 垂木 60 45 ▼2階FL 巾木： ソフト巾木 Seal： 床： ラワン合板 t=12 構造用合板 t=24 床： おくだけ畳 t=12 構造用合板 t=24 Drawing： 倉庫 Project： 壁： 仕上げなし PB t=12.5 〒950-0101 休憩室 床： コンポジションビニル床タイル t=2 捨て貼り合板 t=12 構造用合板 t=24 壁： ビニルクロス PB t=12.5 CH=2300 壁： ビニルクロス PB t=12.5 CH=2298 ２階ホール 外壁： UBボード t=12mm 塗装品（不燃材料NM-8087） 通気胴縁 18 45@455 縦貼 透湿防水シート貼(タイベックハウスラップ同等品) 断熱材／グラスウール24kg/㎥ t=100 内部壁／石膏ボード12.5mm 防火認定PC030BE-9201 天井： 仕上げなし PB t=9.5 2600 天井： ビニルクロス PB t=12.5 天井： ビニルクロス PB t=9.5 Scale： 廻り縁： 塩ビ廻り縁 CH=2300 廻り縁： 塩ビ廻り縁 三条ひかり調剤薬局(仮称) 通気材：イーヴスベンツ(日本住環境株式会社)  5005 軒の出 450 910 910 350 1365 910 屋根： ガルバリウム鋼板 t=0.35 立てハゼ葺き アスファルトルーフィング シージングボード t=12 構造用合板 t=12 垂木 60 45 母屋 105 105@910 A06 945 910 101 水路幅 2000 10 1.5 通気 750.8 横樋：塩ビ 半丸φ100 水切り： ガルバリウム鋼板折り曲げ加工 巾木： ソフト巾木 基礎： 基礎コンクリート 通気 420 50 100 50 50 525 573 通気 105 断熱材： スタイロフォーム t=50 床： 長尺シート直貼り t=2 ラワン合板 t=12 構造用合板 t=24 根太 60 45@303 大引 90 90@910 階高=3061 壁： ビニルクロス PB t=12.5 下地調整 CH=2538 待合室 3100 3100 天井： ビニルクロス PB t=9.5 捨てコンクリート t=30 砕石 t=150 910 910 1820 1365 910 910 2012.02.02 １階床高さ変更 田中洋人 東西矩計図 新潟県新潟市江南区江口806-2 ２級建築士新潟県第17284号 田中洋人 〒950-0101 最高高さ 7076.7 526 最高軒高 6225 526 CH=2512 523 廻り縁： 塩ビ廻り縁 階高=2512 外壁： UBボード t=12mm 塗装品 （不燃材料NM-8087） 通気胴縁 18 45@455 縦貼 透湿防水シート貼 (タイベックハウスラップ同等品) 断熱材／グラスウール24kg/㎥ t=100 内部壁／石膏ボード12.5mm 防火認定PC030BE-9201 Seal： 壁： 仕上げなし PB t=12.5 Drawing： Project： 床： ラワン構造用合板 t=12 構造用合板 t=24 Drawn： CH=2300 2450 2600 倉庫 1/30 天井： 仕上げなし PB t=9.5 通気見切り縁：BM2 (タナカ 準耐火45分認定QF045RS-0053) Scale： 三条ひかり調剤薬局(仮称) 通気 軒裏：ケイカル板 t=12 (A&Aマテリアル セルフレックスA 不燃認定NM-9058) EP塗装 Date： 2012.01.06 150 通気材：イーヴスベンツ(日本住環境株式会社)
