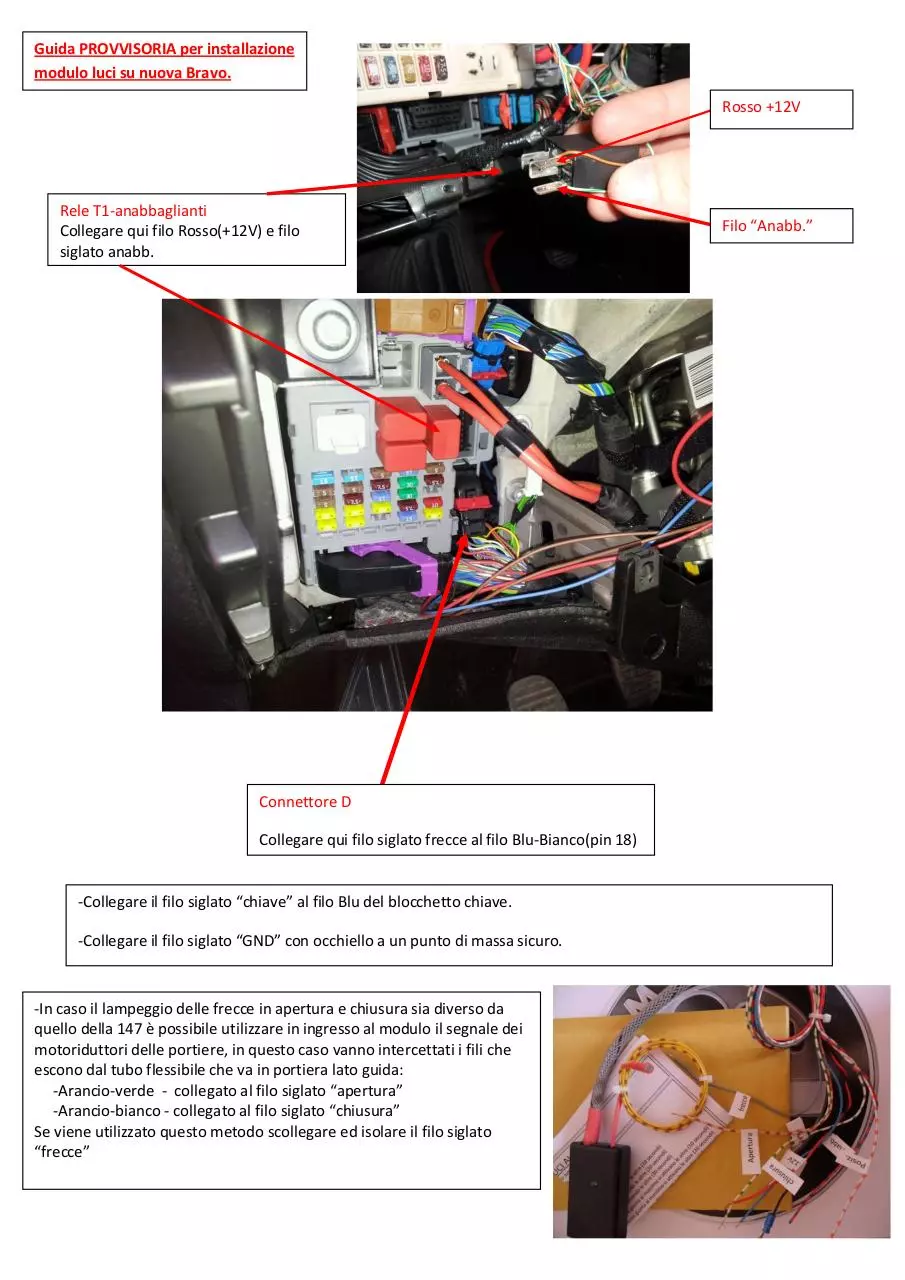

Guida PROVVISORIA per installazione
modulo luci su nuova Bravo.
Rosso +12V

Rele T1-anabbaglianti
Collegare qui filo Rosso(+12V) e filo
siglato anabb.

Connettore D
Collegare qui filo siglato frecce al filo Blu-Bianco(pin 18)

-Collegare il filo siglato “chiave” al filo Blu del blocchetto chiave.
-Collegare il filo siglato “GND” con occhiello a un punto di massa sicuro.

-In caso il lampeggio delle frecce in apertura e chiusura sia diverso da
quello della 147 è possibile utilizzare in ingresso al modulo il segnale dei
motoriduttori delle portiere, in questo caso vanno intercettati i fili che
escono dal tubo flessibile che va in portiera lato guida:
-Arancio-verde - collegato al filo siglato “apertura”
-Arancio-bianco - collegato al filo siglato “chiusura”
Se viene utilizzato questo metodo scollegare ed isolare il filo siglato
“frecce”

Filo “Anabb.”
