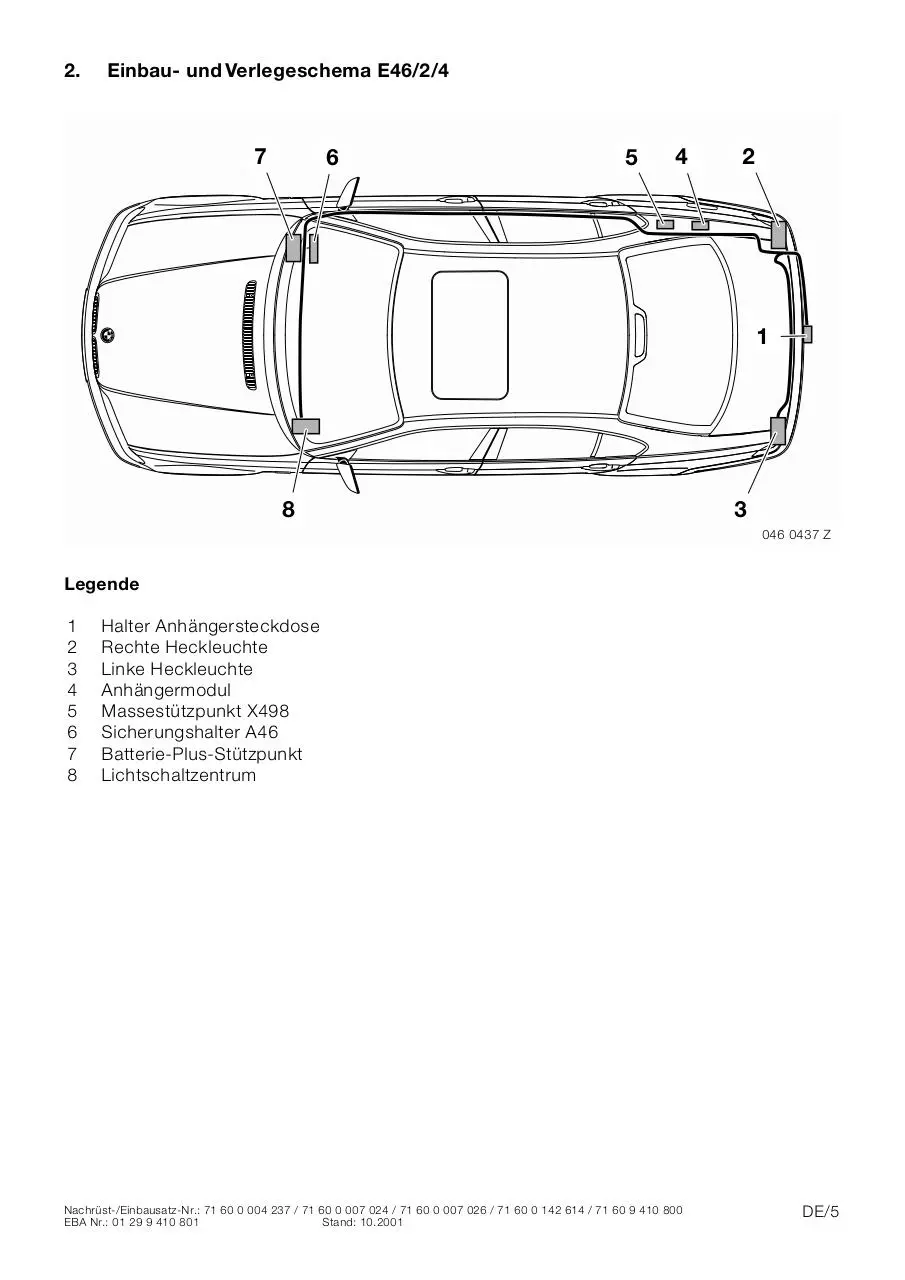

Teile und Zubehör - Einbauanleitung 046 0436 Z Nachrüstsatz Anhängerkupplung (Kugelkopf abnehmbar) BMW 3er-Reihe (E 46/2/3/4/C) Einbauzeit ca. 5 - 5,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann. Nachrüst-/Einbausatz-Nr. 71 71 71 71 71 60 60 60 60 60 0 0 0 0 9 004 007 007 142 410 237 024 026 614 800 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001  Inhaltsverzeichnis Kapitel Seite Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1. Vorarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 2. Einbau- und Verlegeschema E46/2/4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 3. Einbau- und Verlegeschema E46/3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 4. Einbau- und Verlegeschema E46/C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 5. Anschlussübersicht Kabelbaum Anhängerkupplung . . . . . . . . . . . . . . . . . . . . . . . . 8 6. Kabelbaum Anhängerkupplung verlegen und anschließen . . . . . . . . . . . . . . . . . . . 10 7. Anhängerkupplung einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 8. Anhängersteckdose anbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 9. Stützlast- und Hinweisschild aufkleben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 10. Ablagebox für Kugelkopf einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 11. Abschließende Arbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 12. Schaltplan Anhängerkupplung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/2  Wichtige Hinweise Der Nachrüstsatz ist nur für den Gebrauch in der BMW HO bestimmt. Bei nachträglichem Einbau in der Bundesrepublik Deutschland ist eine Abnahme der Anhängerkupplung nach § 19 StVZO sowie eine Eintragung in die Fahrzeugpapiere erforderlich. Ist oder wird das Fahrzeug außerhalb der BRD zugelassen, sind die jeweiligen Ländervorschriften zu beachten. Montagehinweise Bei Fahrzeugen mit M Aerodynamik Paket (SA 715 und SA 716) muß zusätzlich der Rahmen und die Abdeckung für die Stoßfängerverkleidung bestellt werden (Teilenummer siehe ETK). Alle Arbeiten sind an einem Linkslenker-Modell dargestellt. Bei Rechtslenker-Modellen erfolgen die Anschlüsse teilweise spiegelbildlich. Falls angegebene Pin-Kammern belegt sind, müssen Brücken, Doppelcrimpungen oder Paralellanschläge durchgeführt werden. Unterbodenschutz oder Karosseriedichtmasse am Fahrzeug im Bereich der Auflagestellen der Anhängerkupplung komplett entfernen. Blanke Karosseriestellen anschließend mit von BMW freigegebener Grundierung behandeln. Zielgruppe Zielgruppe dieser Einbauanleitung ist an BMW Fahrzeugen ausgebildetes Fachpersonal mit Fachkenntnissen der Fahrzeugelektrik. Aufgaben: Alle Wartungs-, Reparatur- und Einbauarbeiten an BMW Fahrzeugen eigenverantwortlich ausführen. Alle Arbeiten sind mit Hilfe von aktuellen BMW - Reparaturanleitungen - Stromlaufplänen in rationeller Reihenfolge mit den vorgeschriebenen Werkzeugen (Sonderwerkzeugen) und unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen. Hinweise zum Betrieb Pflege- und Wartungshinweise sind der beiliegenden Bedienungsanleitung Anhängerkupplung zu entnehmen. Erforderliche Werkzeuge und Hilfsmittel Kreuzschlitzschraubendreher Schlitzschraubendreher Ringschlüssel SW 13 mm Gabelschlüssel SW 8 mm, 13 mm Torx-Schlüssel Tx50 1/2 Zoll Umschaltknarre 1/2 Zoll Steckschlüsseleinsatz SW 10 mm, 13 mm, 16 mm Stichsäge/Druckluftsäge Drehmomentschlüssel 1/2 Zoll Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/3  1. Vorarbeiten 0 TIS AW-Nr. Kurztest durchführen Minuspol der Batterie abklemmen Folgende Komponenten sind vorab zu demontieren: Handschuhfach A-Säulenverkleidung Fußraum rechts Fußraumverkleidung links Lichtschaltzentrum Einstiegsleiste vorne rechts Einstiegsleiste hinten rechts Verkleidung B-Säule unten rechts Rücksitzbank Rücksitzlehne Verkleidung Kofferraum rechts Verkleidung Gepäckraumladekante Verkleidung Kofferraum vor der Reserveradmulde (nur E46/3) Stoßfänger hinten Pralldämpfer hinten (werden nicht mehr benötigt) Seitenverkleidung hinten rechts (nur E46/C) Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 12 00 ... 51 17 360 51 43 075 51 45 185 61 31 033 51 47 000 51 47 030 51 43 150 52 24 005 52 24 010 51 47 161 51 46 050 51 47 131 51 12 000 51 12 742 51 43 012 DE/4  2. Einbau- und Verlegeschema E46/2/4 0 7 6 5 4 2 1 8 3 046 0437 Z Legende 0 1 2 3 4 5 6 7 8 Halter Anhängersteckdose Rechte Heckleuchte Linke Heckleuchte Anhängermodul Massestützpunkt X498 Sicherungshalter A46 Batterie-Plus-Stützpunkt Lichtschaltzentrum Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/5  3. Einbau- und Verlegeschema E46/3 0 6 7 4 2 5 1 8 3 046 0438 Z Legende 0 1 2 3 4 5 6 7 8 Halter Anhängersteckdose Rechte Heckleuchte Linke Heckleuchte Anhängermodul Massestützpunkt X498 Sicherungshalter A46 Batterie-Plus-Stützpunkt Lichtschaltzentrum Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/6  4. Einbau- und Verlegeschema E46/C 0 6 7 4 2 5 1 8 3 046 0439 Z Legende 0 1 2 3 4 5 6 7 8 Halter Anhängersteckdose Rechte Heckleuchte Linke Heckleuchte Anhängermodul Massestützpunkt X498 Sicherungshalter A46 Batterie-Plus-Stützpunkt Lichtschaltzentrum Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/7  5. Anschlussübersicht Kabelbaum Anhängerkupplung 0 A11 A7 A6 A12 A9 A10 A8 A A5 A1 A4 A3 F 46 00 74 2W A2 0 Bezeichnung Signal Kabelfarbe/ Querschnitt A Kabelbaum Anhängerkupplung --- --- A1 Stecker 13-polig schwarz --- --- Am Halter der Anhängersteckdose X630 A2 Stecker 15-polig schwarz --- --- Am Anhängermodul X609 A3 Kabelösen 6 mm Kl. 31 BR Ø 2,5 mm2 Im Gepäckraum rechts am Massestützpunkt X498 A4 Anschlusskontakt KL. 30 RT/BL Ø 2,5 mm2 Am Sicherungshalter A46 X10015 PIN 7 A5 Anschlusskontakt BL/BR/GE Ø 0,35 mm2 AmLichtschaltzentrum X12 PIN 9 A6 Anschlusskontakt Rückfahrscheinwerfer BL/GE Ø 0,75 An der Kammverbinderbox über dem Sicherungshalter A46 X428 A7 Kabelösen 6 mm Kl. 30 RT/VI Ø 4,0 mm2 Am Batterie-Plus-Stützpunkt Sicherung F107 X9 Position --- Kurzbez./ Steckplatz Anschlußort im Fahrzeug --- Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 --- DE/8  5. Anschlussübersicht Kabelbaum Anhängerkupplung 0 A11 A7 A6 A12 A9 A10 A8 A A5 A1 A4 A3 F 46 00 74 2W A2 0 Position Bezeichnung Signal Kabelfarbe/ Querschnitt Anschlußort im Fahrzeug Kurzbez./ Steckplatz A8* Anschlussleitung Kl. 58 r GR/GE Ø 0,5 mm2 Am Stecker der rechten Heckleuchte X318 E46/4 bis 09/01 und alle E46/2/3/C PIN 5 E46/4 ab 09/01 PIN 5 A9* Anschlussleitung Kl. 54 SW/BL Ø 0,75 mm2 Am Stecker der rechten Heckleuchte X318 E46/4 bis 09/01 und alle E46/2/3/C PIN 6 E46/4 ab 09/01 PIN 8 A10* Anschlussleitung Kl. 49 r BL/BR Ø 0,75 mm2 Am Stecker der rechten Heckleuchte X318 E46/4 bis 09/01 und alle E46/2/3/C PIN 2 PIN 7 E46/4 ab 09/01 A11* Anschlussleitung Kl. 58 l GR/VI Ø 0,5 mm2 Am Stecker der linken Heckleuchte X319 E46/4 bis 09/01 und alle E46/2/3/C PIN 2 E46/4 ab 09/01 PIN 8 A12* Anschlussleitung Kl. 49 l BL/GN Ø 0,75 mm2 Am Stecker der linken Heckleuchte X319 E46/4 bis 09/01 und alle E46/2/3/C PIN 5 E46/4 ab 09/01 PIN 6 * Die Anschlussleitungen A8 - A12 werden mit den beiliegenden Schneidklemmverbindern an den jeweils abgehenden Leitungen der Stecker X318 und X319 angeschlossen. Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/9  6. Kabelbaum Anhängerkupplung verlegen und anschließen 0 0 1 2 Kunststoffstopfen rechts entfernen und Kabelbaum (1) in den Innenraum durchführen. Gummitülle (2) einsetzen und Kabelbaum (1) mit Kabelhaltern (3) am Fahrzeug befestigen. 3 F46 71 004 0 0 Nur E46/2/4 mit PDC Schrauben (1) lösen und PDC-Halter (2) herausnehmen. 2 1 F46 71 005 0 0 2 Anhängermodul (1) mit zwei Kunststoffmuttern (2) am PDC-Halter anschrauben. PDC-Halter wieder montieren. Abzweig A2 am Anhängermodul (1) anstecken. 2 1 F46 71 006 0 0 Nur E46/2/4 ohne PDC Blechmuttern auf das Anhängermodul (1) aufschieben. A2 Anhängermodul (1) mit den Blechschrauben (2) an der Karosseriestütze festschrauben. Abzweig A2 am Anhängermodul (1) anstecken. 1 2 F46 71 007 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/10  6. Kabelbaum Anhängerkupplung verlegen und anschließen 0 0 A2 Nur E46/3 mit PDC (SA 508), Bordmonitor (SA 602) oder Navigationssystem (SA 606/609) Anhängermodul (1) mit zwei Kunststoffmuttern (2) am Videomodul-Halter anschrauben. 1 Abzweig A2 zum Anhängermoduls (1) verlegen und dort anstecken. 2 F46 0080 2W 0 0 3 Nur E46/3 ohne PDC (SA 508), Bordmonitor (SA 602) oder Navigationssystem (SA 606/609) Videomodul-Halter (1) mit Steckmuttern, Sechskantschrauben (2) und Kunststoffmuttern (3) befestigen 2 1 F46 0081 2W 0 0 A2 Abzweig A2 zum Anhängermodul (1) verlegen und dort anstecken. 1 3 Anhängermodul (1) mit zwei Kunststoffmuttern (2) am Videomodul-Halter (3) anschrauben. 2 F46 0082 2W 0 0 Nur E46/C Schrauben (1) lösen und Halteplatte (2) nach unten klappen. 1 1 2 F46 0331 2W Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/11  6. Kabelbaum Anhängerkupplung verlegen und anschließen 0 0 A2 Anhängermodul (1) in die Halteplatte (2) einhängen und mit Kunststoffmutter (3) befestigen. Abzweig A2 am Anhängermodul (1) anschließen. 1 2 3 F46 0332 2W 0 0 Nur E46/2/4/C Abzweige A3 am Massestützpunkt X498 festschrauben. A3 X498 F46 71 008 0 0 Nur E46/3 Abzweige A3 am Massestützpunkt X498 festschrauben. X498 A3 F46 0079 2W 0 0 3 2 1 Alle Fahrzeuge Abzweige A8 – A12 mit Schneidklemmverbindern (1) farbgleich an der rechten und linken Heckleuchte (2) anschließen. 2 0 0 Abzweige A4 – A7 entlang des Fahrzeugkabelbaumes zum Handschuhfach verlegen. 2 A8-A12 1 F046 46 71 009Z 0433 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/12  6. Kabelbaum Anhängerkupplung verlegen und anschließen 0 0 A6 Sicherungshalter (1) nach unten ausbauen und Kammverbinderbox (2) abnehmen. Abzweig A6 am Kammverbinder X428 anstecken. 2 X428 1 F46 71 010 0 0 F107 Kunststoffabdeckung vom Sicherungshalter abnehmen. Abzweig A7 am Batterie-Plus-Stützpunkt der Sicherung F107 anschließen. A7 F46 71 011 0 0 Abzweig A4 zum Sicherungshalter (1) verlegen. Abzweig A4 in PIN 7 des Sicherungshalters (1) einstecken 1 Flachstecksicherung (20 A) am Steckplatz Nr. 44 einsetzen. A4 F46 71 012 0 0 Abzweig A5 zum Einbauort des Lichtschaltzentrums verlegen. Abzweig A5 an PIN 9 des Steckers X12 einpinnen. A5 X12 F46 71 015 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/13  7. Anhängerkupplung einbauen 0 0 1 Dichtung (1) mittig an der linken und rechten Längsstrebe (2) aufkleben. 2 F46 71 016 0 0 2 Längsstreben (1) an der linken und rechten Seite am Fahrzeug einschieben. Verstärkungswinkel (2) von der Kofferraumseite wie abgebildet anlegen. 3 Sechskantschrauben M10 x 30 mm (3) lose anschrauben. 3 F 46 71 017 1 0 0 Nur E46/2/4/C Stoßfängerverkleidung (1) vom Träger des Stoßfängers abbauen. 1 Stoßfängerverkleidung (1) im Bereich der vorgeprägten Stelle (2) aussägen. 2 F46 71 018 0 0 3 2 3 1 Nur E46/4 bis 09/01 und alle E46/2/C Rahmen (1) in die Stoßfängerverkleidung (2) einsetzen und mit Spreiznieten (3) befestigen. F46 71 020 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/14  7. Anhängerkupplung einbauen 0 0 Nur E46/4 ab 09/01 Rahmen (1) in die Stoßfängerverkleidung (2) einsetzen und mit Spreiznieten (3) befestigen. 2 3 3 1 046 0434 Z 0 0 Anhängerkupplung (1) in den Träger (2) des Stoßfängers einlegen und Schrauben (3) mit einem Anziehdrehmoment von 41 Nm anschrauben. 1 2 Alle E46/2/4/C Träger (2) und Stoßfängerverkleidung zusammenbauen. 3 F46 71 019 0 0 Stoßfänger am Fahrzeug ausrichten. Schrauben und Muttern in folgender Reihenfolge anschrauben: - Sechskantmutter M10 mit Scheibe Anziehdrehmoment 59 Nm - Sechskantschraube M10 x 30 mm Anziehdrehmoment 59 Nm 1 2 3 Wärmeabschirmblech (1) an der Stoßfängerverkleidung im Ausschnittsbereich der Abgasendrohre einsetzen und mit Spreiznieten (3) befestigen. Kantenschutz (2) am Wärmeabschirmblech (1) aufstecken. F46 0167 2W 0 0 Nur E46/3 Schablone (2) ausschneiden und an der Stoßfängerverkleidung (1) aufkleben. 3 2 3 Stoßfängerverkleidung entlang der gestrichelten Linie aussägen. Bohrungen (3) gemäß Schablone (2) anzeichnen und mit einem Bohrer Ø 6,5 mm durchbohren. 1 F46 0168 2W Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/15  7. Anhängerkupplung einbauen 0 0 Stoßfängerverkleidung (1) umdrehen und im Bereich der gestrichelten Linie aussägen. 1 F46 0169 2W 0 0 Abbildung zeigt Stoßfängerverkleidung (1) nach Abschluß aller Sägearbeiten. 1 F46 0170 2W 0 0 3 Lochbild (3) an der Stoßfängerverkleidung (2) übertragen und mit Bohrer Ø 5 mm durchbohren. 3 1 Rechten Diffusor-Halter (1) an der Stoßfängerverkleidung (2) einsetzen. 2 F46 0171 2W 0 0 3 1 3 Linken Diffusor-Halter (1) an der Stoßfängerverkleidung (2) einsetzen. Lochbild (3) an der Stoßfängerverkleidung (2) übertragen und mit Bohrer Ø 5 mm durchbohren. 2 F46 0172 2W Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/16  7. Anhängerkupplung einbauen 0 0 2 Diffusor-Halter in die Stoßfängerverkleidung (1) einsetzen und mit Sechskantblechschrauben (2) und Blechmuttern befestigen. 1 F46 0173 2W 0 0 Blechmutter (2) am rechten Diffusor (1) aufstecken. 2 1 F46 0174 2W 0 0 2 Rechten und linken Diffusor aufeinander legen und mit Sechskantblechschraube (1) zusammenschrauben. F46 0175 2W 0 0 2 3 Diffusor (2) auf die Stoßfängerverkleidung (1) aufstecken und mit Spreiznieten (3) an der Stoßfängerverkleidung (1) befestigen. 3 1 F46 0176 2W Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/17  7. Anhängerkupplung einbauen 0 0 1 2 Anhängerkupplung (1) in den Träger (2) des Stoßfängers einlegen und Schrauben (3) mit einem Anziehdrehmoment von 41 Nm anschrauben. Träger (2) und Stoßfängerverkleidung zusammenbauen. 3 F46 71 019 0 0 Wärmeabschirmblech (1) an der Stoßfängerverkleidung im Ausschnittsbereich der Abgasendrohre einsetzen und mit Spreiznieten (3) befestigen. Kantenschutz (2) am Wärmeabschirmblech (1) aufstecken. 1 3 2 F46 0167 2W Stoßfänger am Fahrzeug ausrichten. Schrauben und Muttern in folgender Reihenfolge anschrauben: - Sechskantmutter M10 mit Scheibe Anziehdrehmoment 59 Nm - Sechskantschraube M10 x 30 mm Anziehdrehmoment 59 Nm Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/18  8. Anhängersteckdose anbauen 0 0 Anhängersteckdose (1) mit dem Zwischenstück (2) auf den Anhängerstecker A1 aufsetzen und mit Kreuzschlitzschrauben (3) und Muttern (4) an der Anhängerkupplung (5) befestigen. 5 4 3 A1 2 1 F46 71 021 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/19  9. Stützlast- und Hinweisschild aufkleben 0 0 Stützlastschild (1) auf der Verkleidung Ladekante (2) aufkleben. 2 1 F46 71 022 0 0 Aufkleber (1) mit Bedienhinweisen in der Reserveradmulde (2) aufkleben. 1 2 F46 71 023 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/20  10. Ablagebox für Kugelkopf einbauen 0 0 3 1 Styroporaufnahme (1) für den Kugelkopf (2) in die Reserveradmulde einlegen und mit der Blechhalterung (3) sichern. Der eingelegte Kugelkopf (2) muss immer mit dem Klettverschluß (4) gesichert werden. 4 2 F46 71 024 Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/21  11. Abschließende Arbeiten - Kugelkopf gemäß beiliegender Bedienungsanleitung montieren und dabei auf Leichtgängigkeit, sowie festen Sitz des Kugelkopfes achten. - Minuspol der Batterie anklemmen. - Beleuchtungssignale an der Anhängersteckdose prüfen. - Fahrzeug sinngemäß in umgekehrter Reihenfolge wieder zusammenbauen. - Kurztest durchführen. Der Nachrüstsatz Anhängerkupplung ist nicht codierrelevant.  Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/22  12. Schaltplan Anhängerkupplung Nur E46/4 bis 09/01 und E46/2/3/C F 46 00 73 2W X498 X609 X609 X318 15 31 6 54 5 58r 2 6 58r 49r 54 9 58r 14 49r 10 4 58l 1 54 49l 12 X428 54 58r 58l 11 30 31 S_RS+ 31 58l S_RS+ 9 8 7 6 5 0,5 gr/vi 1,0 sw/ws 5 49r 49r 0,75 gr/rt 4 0,75 bl/gn 0,75 gr/sw 3 55 55 0,75 bl/ge 2 0,75 bl/br 0,75 bl/ge 7 49l 49l 1,0 ge/rt 1 0,50 gr/ge 3 2,5 br 1,0 br 2,5 br 0,75 sw/bl 13 X630 2,5 rt/bl A46 7 F44 20A X10015 0Scs 4,0 rt/vi 5 49l 2 58l A6 8 30 X9 F107 50A 13 AHM-LM X12 0.35 9 bl/br/ge A3 X319 0,75 bl/rt Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/23  12. Schaltplan Anhängerkupplung Nur E46/4 ab 09/01 F 0460440 Z X498 X609 X609 X318 15 31 8 54 5 58r 7 6 58r 49r 54 9 58r 14 49r 10 4 58l 1 54 49l 12 X428 54 58r 58l 11 30 31 S_RS+ 31 58l S_RS+ 9 8 7 6 5 0,5 gr/vi 1,0 sw/ws 5 49r 49r 0,75 gr/rt 4 0,75 bl/gn 0,75 gr/sw 3 55 55 0,75 bl/ge 2 0,75 bl/br 0,75 bl/ge 7 49l 49l 1,0 ge/rt 1 0,50 gr/ge 3 2,5 br 1,0 br 2,5 br 0,75 sw/bl 13 X630 2,5 rt/bl A46 7 F44 20A X10015 0 4,0 rt/vi 6 49l 8 58l A6 8 30 X9 F107 50A 13 AHM-LM X12 0.35 9 bl/br/ge A3 X319 0,75 bl/rt Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/24  12. Schaltplan Anhängerkupplung Legende A3 A6 A46 Lichtschaltzentrum Anhängermodul Sicherungshalter X9 X12 X428 X498 X609 X630 X318 X319 X10015 Kl. 30 Lichtschaltzentrum Verbinder Rückfahrsignal Verbinder Kl. 31 Anhängermodul Anhängersteckdose 13polig Heckleuchte rechts Heckleuchte links Sicherungshalter I A46 Kabelfarben RT SW GN BR GE WS BL VI GR rot schwarz grün braun gelb weiß blau violett grau Nachrüst-/Einbausatz-Nr.: 71 60 0 004 237 / 71 60 0 007 024 / 71 60 0 007 026 / 71 60 0 142 614 / 71 60 9 410 800 EBA Nr.: 01 29 9 410 801 Stand: 10.2001 DE/25
