USB Powered AA NiMH

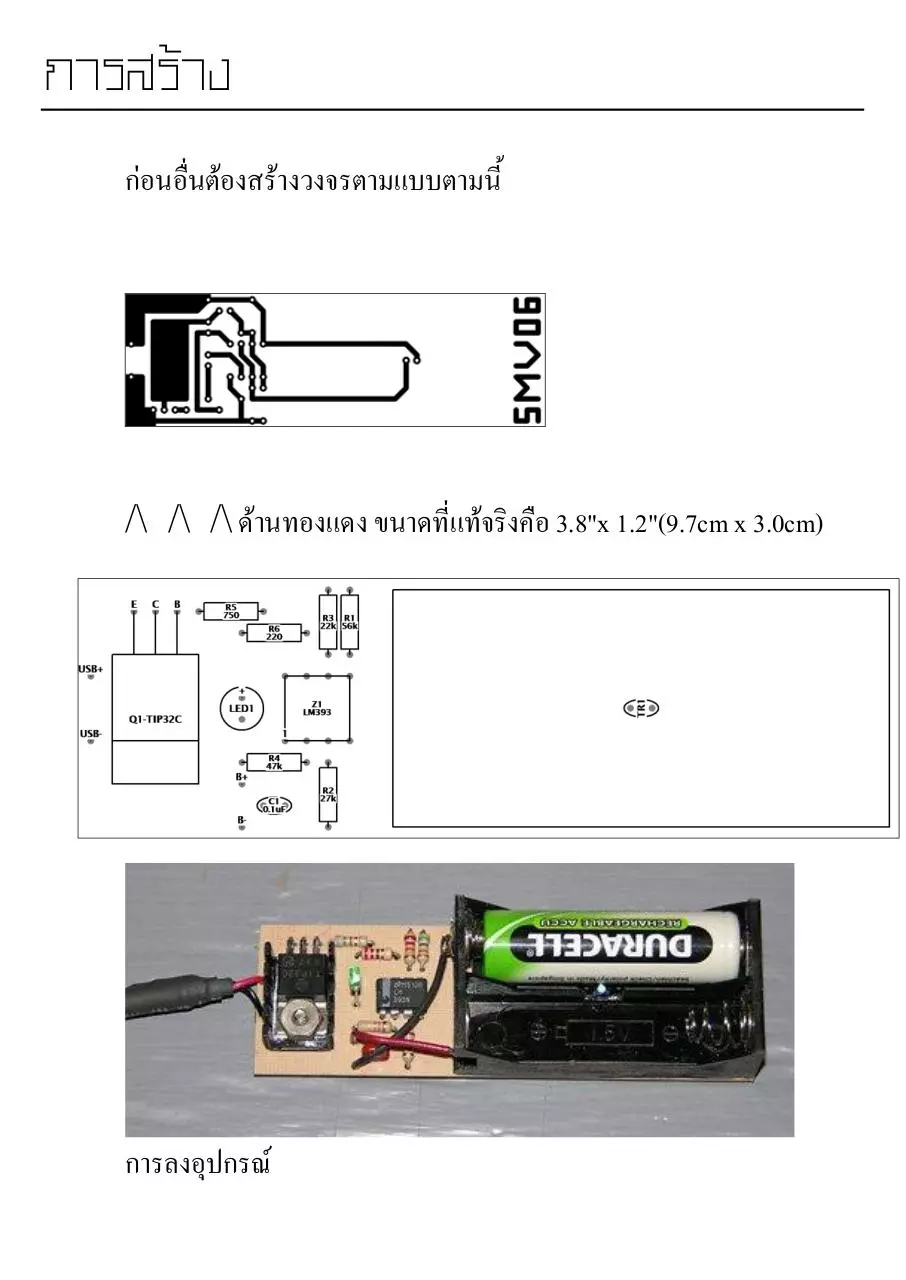

USB POWERED AA NIMH /NICD BATTERY CHARGER วงจรชาร์จแบตนิกเกิ้ล-แคดเมี่ยม/นิกเกิล เมตัลไฮไดรด์ จาก USB _________________________________________________________________________________________ translate and edition by Dhamdhawat แปลและเรียบเรียงโดย ธรรมธวัช _________________________________________________________________________________________ ____ ขอขอบคุณข้ อมูลจาก :THANK TO DATA FORM http://www.stefanv.com/electronics/usb_charger.html  รายละเอียด USB ส่วนใหญ่ จ่ายกระแสประมาณ 5 โวลต์ 500 มิลลิแอมป์ และ USB มาตรฐานก็จ่ายกระแสไม่เกิน 100 มิลลิแอมป์ เราอาจพบเครื่องชาร์จจากยูเอสบีตามท้องตลาด แต่ส่วนใหญ่แล้วจะใช้ เวลานานมากในการชาร์จถ่าน 2500 mAh วงจรนี้ออกแบบมาเพื่อชาร์จถ่านขนาด AA เป็นระบบชาร์จที่ตัดไฟ อัตโนมัติด้วยอุณหภูมิ โดยหลังจากตัดไฟแล้วจะใช้ระบบทริคเกิ้ลชาร์จ คือชาร์จ ไฟต่่าๆ ให้แบตเตอรี่เต็มจริงๆ ข้อมูลจ่าเพาะเครื่อง - ขนาด(นิ้ว) สูง 0.7 กว้าง 1.2 ยาว 3.8 - แบตเตอรี่ที่ใช้ Ni-cd หรือ Ni-MH 2 ก้อน - กระแสทริคเกิ้ล 10 mAh - แหล่งจ่ายไฟ พอร์ต ยูเอสบี - อุณหภูมิท่างาน 15 – 25 องศา เซลเซียส (สามารถเปลี่ยนแปลงได้โดย การเปลี่ยนเทอมิสเตอร์)  วงจร นี่คือรายละเอียดของวงจร ส่วนเทอร์มิสเตอร์ใช้ส่าหรับตรวจอุณหภูมิ แบตเตอรี่ จะท่างานที่ 33 องศาเซลเซียส ซึ่งมีค่าความต้านทานประมาณ 7.4 กิโล โอห์ม ซึ่งเมื่อแบตเตอรี่ชาร์จเสร็จแล้วก็จะกระตุ้นให้เทอร์มิสเตอร์ท่างาน หลังจากนั้นก็จะปรับไปใช้โหมด ทริคเกิ้ลชาร์จ แล้ว หลอด led ก็จะแสดงผลว่า ชาร์จเสร็จแล้ว  การสร้าง ก่อนอื่นต้องสร้างวงจรตามแบบตามนี้ /\ /\ /\ ด้านทองแดง ขนาดที่แท้จริงคือ 3.8"x 1.2"(9.7cm x 3.0cm) การลงอุปกรณ์  รายการอุปกรณ์ Part Description R1 56kΩ ¼W, 5% resistor R2 27kΩ ¼W, 5% resistor R3 22kΩ ¼W, 5% resistor R4 47kΩ ¼W, 5% resistor R5 750Ω ¼W, 5% resistor R6 220Ω ¼W, resistor TR1 10kΩ @ 25°C thermistor, approx. 3.7%/C° NTC Radio Shack #271-110 (discontinued†) C1 0.1µF 10V capacitor Q1 TIP32C PNP transistor, TO-220 case Z1 LM393 dual voltage comparator IC, DIP LED1 Red, green, or yellow LED, 10mA Other 2-cell AA battery holder USB cable Small heatsink  การใช้งาน ชนิดแบตเตอรี่ เวลาชาร์จ 700mAh NiCd 1.5 ช.ม. 1100mAh NiCd 2.5 ช.ม. 1600mAh NiMH 3.5 ช.ม. 2000mAh NiMH 4.5 ช.ม. 2500mAh NiMH 5.5 ช.ม.
