Netzwerktechnik

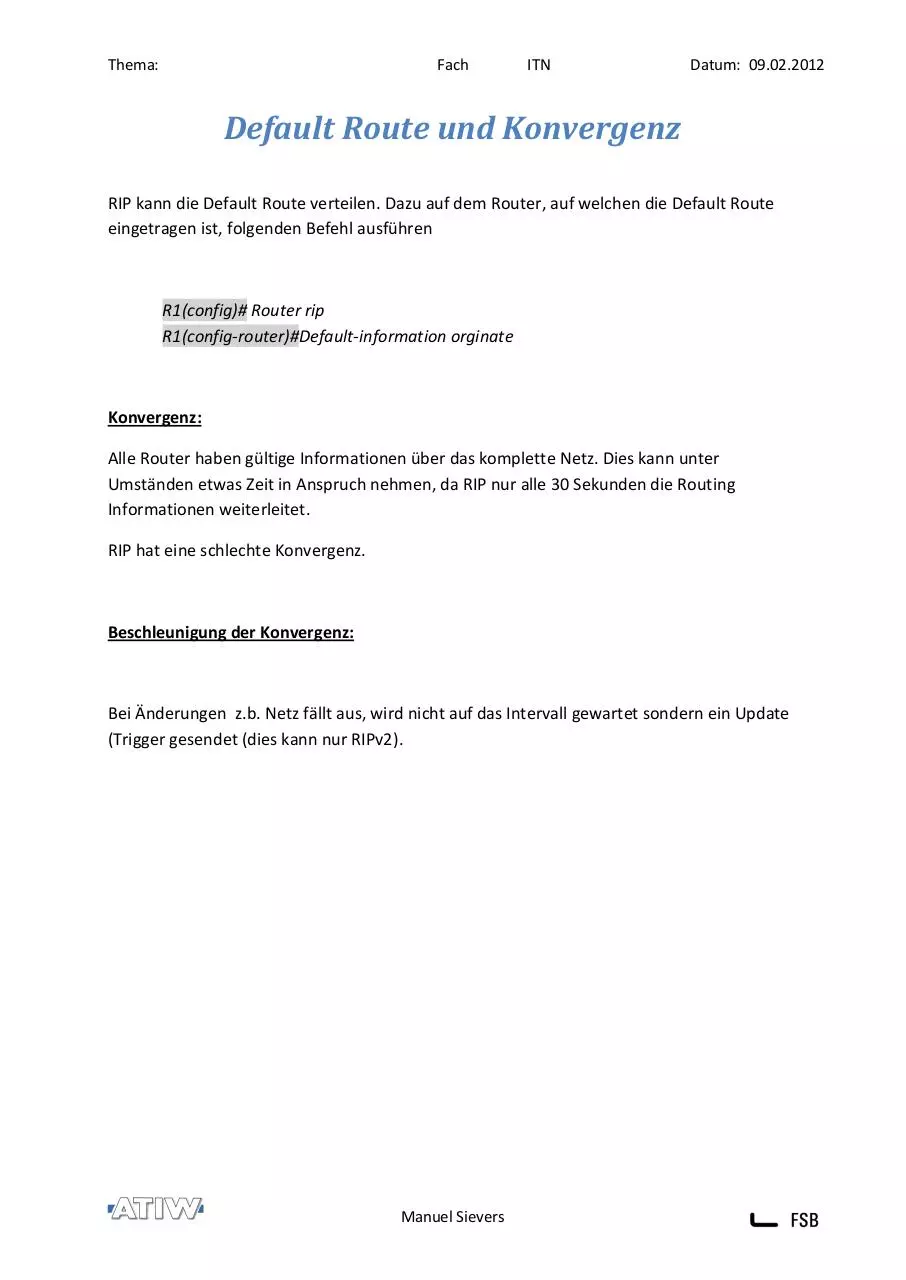

2012 Netzwerktechnik Manuel Sievers FSB ATIW 31.01.2012  Thema: Fach ITN Datum: 09.02.2012 Inhaltsverzeichnis RIP Routing Information Protokoll........................................................................................................... 3 RIP und Default Route ........................................................................Fehler! Textmarke nicht definiert. OSPF Open Shorted Path First ................................................................................................................. 5 Das OSPF-Paket ................................................................................................................................... 6 Routingprotokolle im Vergleich ............................................................................................................... 9 Manuel Sievers  Thema: Fach Manuel Sievers ITN Datum: 09.02.2012  Thema: Fach ITN Datum: 09.02.2012 RIP Routing Information Protokoll Manuel Sievers  Thema: Fach ITN Datum: 09.02.2012 Default Route und Konvergenz RIP kann die Default Route verteilen. Dazu auf dem Router, auf welchen die Default Route eingetragen ist, folgenden Befehl ausführen R1(config)# Router rip R1(config-router)#Default-information orginate Konvergenz: Alle Router haben gültige Informationen über das komplette Netz. Dies kann unter Umständen etwas Zeit in Anspruch nehmen, da RIP nur alle 30 Sekunden die Routing Informationen weiterleitet. RIP hat eine schlechte Konvergenz. Beschleunigung der Konvergenz: Bei Änderungen z.b. Netz fällt aus, wird nicht auf das Intervall gewartet sondern ein Update (Trigger gesendet (dies kann nur RIPv2). Manuel Sievers  Thema: Fach ITN Datum: 09.02.2012 OSPF Open Shorted Path First Es handelt sich um ein Link-State-Routing Protokoll, d.h. der Zustand einer Schnittstelle spielt hier eine wichtige Rolle. Faktoren oder Anforderungen an ein Routingprotokoll:           Daten über Subnetzmaske Daten über Zielnetze Multicast/Broadcast-Übertragung Metrik/Administrative Distanz Classless/Classfull Konvergenz Triggered Updates Updates auch ohne Änderung? TCP/UPD Port? Supernetze? Befehle für OSPF: R1(config)# router ospf <prozess-id> (1-65.535) R1(config-router)#network 192.168.17.0 0.0.0.255 area <area-nummer> Wildcard Mask Befehle für OSPF: #show run #show ip protocols #show ip route #show ip ospf Encapsulation bei OSPF: Manuel Sievers (freiwählbar //Gruppierung von Routern)  Thema: Fach ITN Datum: 09.02.2012 Das OSPF-Paket 1. Ethernet-Frame IP-Header OSPF-Paket Header OSPF-Paket Daten Header Heade 1. OSPF-Paket Header:  Paket-Type, der eingepackt wird: 1. Hello Paket 2. Datenbank Beschreibung 3. Link State Request 4. Link State Update 5. Linke State Achnowledgment Router ID: Eindeutige Nummer eines Routers für den OSPF Prozess.   Höchste IP der Schnittstelle! Kann per Befehl selbst festgelegt werden. Prioritäten: 1) Manuell per Befehl 2) Das Loopback Interface 3) Höchste IP der Schnittstelle Manuel Sievers 2.  Thema: Fach ITN Datum: 09.02.2012 2. Hello Paket: Kommunizieren mit den benachbarten Routern. Das Hello Intervall ist standardmäßig auf 10 Sekunden eingestellt. Dead Intervall: Gibt an, wie lange ein Nachbar als „lebend“ angesehen wird. Nach Ablauf dieser Zeit gilt er als „tot“. Das Deadintervall ist standardmäßig 4x das Hello Intervall. Adjazenz: Benachbarte Router gehen eine Adjazenz ein, wenn 1) Gleiche Hello-Intervall 2) Gleiche Dead-Intervall 3) gleichen Netzwerktype (Point to Point // Multiaccess) Metrik: Bei OSPF gibt die Metrik die Kosten für die Verbindung an. es Interface bekommt eine Cost zugewiesen, welche sich nach Durchsatz, realen Kosten, Zuverlässigkeit o.a. richten kann. Die genaue Wahl der Costs bleibt dem Administrator überlassen. Manuel Sievers  Thema: Fach ITN Datum: 09.02.2012 Bei Multi-Access-Netzwerken wird das Verteilen von Änderungen an die Netzstrukturen über einen zentralen Router verwaltet. Dieser Designated Router genannt (DR). Aus Gründen der Ausfallsicherheit wird auch ein Backup-Designated Router gewählt (BDR). DR wird der Router mit der höchsten Router-ID. Achtung: Wird beim ersten Network-Befehl ausgewertet. Neu ermitteln durch: R1# clear ip ospf process Manuel Sievers  Thema: Fach ITN Datum: 09.02.2012 Routingprotokolle im Vergleich Protokoll: Typ: UDP/TCP Classless/Classfull OSPF Link-State-Routing-Protokoll RIPv2 Distanz-Vektor-Protokoll RIPv1 Distanz-Vektor-Protokoll Layer 3 Classless also VLSM UDP ( Port 520) Classless also VLSM UDP ( Port 520) Classfull Max. Hops Triggered Updates Broadcast / Multicast Automatische Updates Classless InterDomain Routing Unbegrenzt Ja Multicast 16 ja Multicast 16 Nein Broadcast Keine Alle 30 Sekunden Alle 30 Sekunden Ja Ja Nein Kosten/Metrik Jedes Interface bekommt eine Cost zugewiesen, welche sich nach Durchsatz, realen Kosten, Zuverlässigkeit o.a. richten kann. ja gut Anzahl der Hops Anzahl der Hops Nein Befriedigend Nein Schlecht Loop Schutz Konvergenz Manuel Sievers
